Вводное устройство трехфазной сети с нулевым проводом

Иллюстрации

Показать все

Реферат



СОК)3 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

", ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H AsvorcAceev с д т п т

О

® г \

В °

° и

М (21) 2885152/24-07 (22) 20.02.80 (46) 15.08,.83. Бюл..9 30 (72) Г.N.Àôàíàñüåâ . (53) 621.315(088.8) (56) 1 ° Патент Франция 9 2258029, Н 020; 7/20, 1975 (54) (57) ВВОДНОЕ УСТРОЙСТВО ТРЕХФАЗ НОЙ СЕТИ С НУЛЕЗИИ ПРОВОДОМ, содержащее трубчатую стойку, защитный .кожух и соединительную деталь для него, прикрепленную к трубчатой

ÄÄSUÄÄ 1035706, А я(5п Н 02 3 22 Н 02 G 7/20 стойке с зазором, предназначенным для пропуска вводимых проводов, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, защитный кожух имеет форму усеченного полого конуса, в средней части соединительной детали выполнено сквозное поперечное отверстие, при этом с одной ее стороны расположена реэьбовая шпилька для крепления защитного кожуха, а с другой — зажим под нулевой провод.

1035706

ВНИИПИ Заказ 5848/55 Тираж 617 Подписное

Филиал ППП "Патент", r.Óæãîðîä,ул.Проектная,4

Изобретение относится к электротехнике, а конкретно к вводным устройствам.

Известно вводное устройство, содержащее трубчатую стойку, защитный кожух и соединительную деталь для него, представляющую собой кольцо, прикрепленное к трубчатой стойке.

Защитный кожух фиксируется на кольце, а между ними образуется пространство для пропускания вводимых пр& водов 1). !

В известном вводном устройстве не обеспечивается достаточно надежного крепления защитного кожуха и проводов в месте ввода в трубчатую стойку.

Целью изобретения явпяется повышение надежности. 20

Поставленная цель достигается тем, что в вводном устройстве трехфазной сети с нулевым проводом, содержащем трубчатую стойку, защитный кожух и соединительную деталь для него, прикрепленную к трубчатой стойке с зазором, предназначенным

-для пропуска вводимых проводов, защитный кожух имеет форму усеченного полого конуса, в средией части соединительной детали выполнено сквозное поперечное. отверстие, при этом с одной ее стороны расположена резьбовая шпилька для креплення, защитного кожуха, а с другой — за жим под нулевой провод.

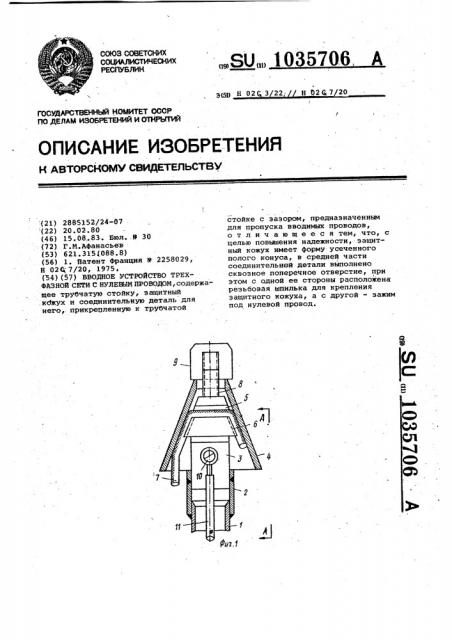

На фиг. 1 изображено вводное УСт-, ройство,общий вид;на фиг. 2 — разрез

A-А на фиг. 1.

Вводное устройство содержит трубчатую стойку 1 с переходным патрубком 2 большего диаметра .для обеспечения свободноГо прохода прой ,водов, соединительную деталь 3 и защитный кожух 4, имеющий форму полого усеченного конуса.

В средней части соединительной детали 3 выполнены сквозное попереч- ное отверстие 5 и канавки 6 в боковых стенках для нулевогр провода 7 подводимой линии. Сверху соединительная деталь 3 переходит в реэьбовую шпильку 8, на которую надевается защитный кожух и закрепляется глухой гайкой 9. При этом эачищенный от изоляции нулевой провод зажимается между защитным кожухом и стенками соединительной. детали, чем обеспечивается .«адежный электрический контакт. Снизу соединительная деталь 3 заканчивается прямоугольным участком с винтовым зажимом 10 под отходящий нулевой провод 11.

При этом снизу образуется достаточно большое пространство для вводимых проводов 7 и 11 °

При таком выполнении вводного устройстЬа обеспечивается высокая надежность крепления защитного кожуха, выполняющего одновременно Функцию прижимного элемента контакт; ного зажима вводимого нулевого .провода, и удобства эксплуатации.
