Способ изготовления пазовой изоляционной гильзы

Способ изготовления пазовой изоляционной гильзы

Иллюстрации

Показать все

Реферат



СПОСОБ ИЗГОТОВЛЕНИЯ ПАЗОВОЙ ИЗОЛЯЦИОННОЙ ГИЛЬЗЫ ИЗ ленты, включающий образование удерживающей кромки, отрезку и профил ование, отличающийся тем, что, с целью повышения качества за счет исключения перекашивания гильзы в пазу, перед выполнением удерживающей кромки ленту профилируют и отрезают с разворотом профиля в месте отрезки, а после выполнения удерживающей кромки гильзу дополнительно профилируют. W со ел Kj ;u)

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (t9) (11) 3(51) Н 02 К 15/10

ОПИСАНИЕ ИЗОБРЕТЕНИГ)"

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3414405/24-07 (22) 31.03.82 (46 ) 15 08. 83. Бюл. )) 30 (72 ) Р.Ф. Кабиров

{ 53 ) 621. 3. 048. 2(088.8 ) ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (56 ) 1. Информационный листок

)) 137-78. Новгородский межотраслевой центр научно-технической информации, пропаганды, 1978.

2. Патент США )) 3745394, кл. 310 -215, опублик. 1973. (54 ) (57 ) СПОСОБ ИЗГОТОВЛЕНИЯ ПАЗОВОЙ

ИЗОЛЯЦИОННОЙ ГИЛЬЗЫ из ленты, включающий образование удерживающей кромки, отрезку и профилИрование, отличающийсятем,что,с целью повышения качества за счет исключения перекашивания гильзы в пазу, перед выполнением удерживающей кромки ленту профклируют и отрезают с разворотом профиля в месте отрезки, а после выполнения удерживакицей кромки гильзу дополнительно профилируют.

1035736

Составитель И. Белая

Редактор М. Петрова Техред И.Гайду Корректор г. Решетник

Заказ 5850/56 Тираж 687 Подписное

ВНИИПИ Государственного комитета СССР по;..делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к способам изготовления пазовых изоляционных гильз для машинной укладки обмоток статоров и может быть использовано в электромашиностроении.

Известен способ изготовления па- 5 эовой изоляционной гильзы путем профилирования изоляционного материала между роликами с последующей отрезкой и гибкой удерживающей кромки 1) .

Недрстатком этого способа является!О невозможность получить гильзы требуемой формы и так,чтобы она не изменялась под действием сил упругой деформации.

Известен также способ получения пазовых изоляционных гильз, заключающийся в том, что ленту пропускают сквозь гибочную фильЕру для получения отбортовки вдоль ленты, затем ленту отрезают по Ширине развернутой гиль.. зы и профилируют с помощью пуансона и матрицы по форме сечения паза магнитопровода f 2) .

Однако данный способ не позволяет изготовить изоляционные гильзы с четко обозначенными изгибами иэ упругих 25 материалов, что приводит к перекашиванию гильзы в пазу магнитопрово-. дов.

Целью изобретения является повыше" ние качества за счет исключения 30 перекашивания гильзы в пазу.

Поставленная цель достигается тем, что согласно способу изготовления пазовой изоляционной гильзы из ленты, включакщему образование удерживающей З5 кромки, отрезку и профилирование, перед выполнением удерживающей кромки ленту профилируют и отрезают с разворотом профиля в месте отрезки, а после выполнения удерживающей кром-40 ки гильзу дополнительно профилируют.

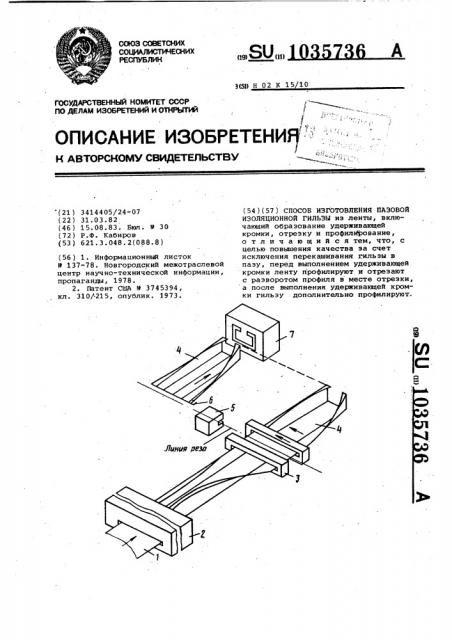

На чертеже показана схема изготовления изоляционной гильзы.

Способ осуществляется следующим образом.

Ленту 1 из полимерной синтетической пленки шириной, равной развернутой ширине гильзы иэ бухты (катушки), протягивают сквозь гибочную фильеру

2, представляющую пространственную щель с плавным переходом прямоугольного сечения у входа в сечение, соответствующее сечению паза магнитопровода у выхода. Затем полученный профиль пропускают в направляюще-разварачивающее устройство 3, представляющее, например, ту же гибочную фильеру, только выход будет входом, а вход — выходом с более широкой щелью, где профиль разворачивается в пределах упругой деформации. Развернутый профиль отрезают ножницами по длине, равной длине пазовой изоляционной гильзы плюс высота удерживающей кромки. Отрезанный участок

4 профиля фиксируют от смещений, например, прижатием с помощью планок плоских участков профиля. Передвигая участок 4 профиля вдоль линии ряда, пропускают его развернутый торец сквозь гибочную фильеру 5 и получают удерживающую кромку (отбортовку) 6.

Затем участок 4 профиля с удерживающей кромкой пропускают сквозь догибочную фильеру 7, подобную первой гибочной фильере. Предлагаемый способ позволяет улучшить качество изолирования обмотки в пазах магнитопровода за счет исключения перекашивания гильзы в па-. зу, так как гильза получается с четкими и резкими изгибами.
