Способ получения катодохромных содалитов

Способ получения катодохромных содалитов

Иллюстрации

Показать все

Реферат



СПОСОБ ПОЛУЧЕНИЯ КАТОДОХРОМНЫХ СОДАЛИТОВ высокотемпературной обработкой дегидратированного цеолита галогенидом щелочного металла отличающийся тем, что, с целью обеспечения возможности образования однофазного продукта с высокой степенью заполнения полостей каркаса и ускорения процесса, гвлогенид щелочного металла используит в виде расплава.

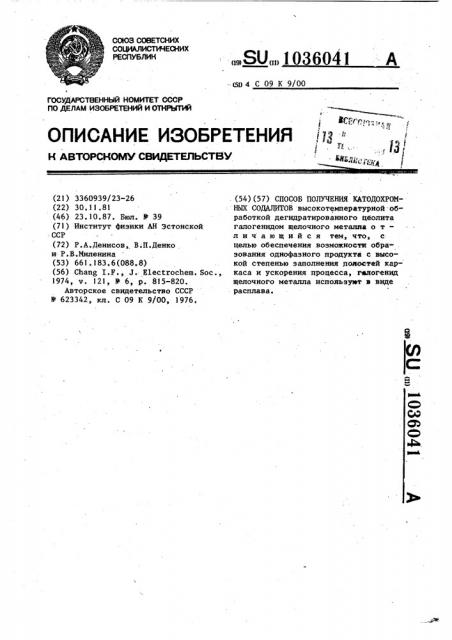

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК.„Я0„, 1036041

- сю 4 С 09 К 9/00

:t. ,Ц

ВСРе " -/Ц и, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ" СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3360939/23-26 (22) 30 ° 11.81 (46) 23.10.87. Бюл. У 39 (71) Институт физики АН Эстонской

CCP (72) P.À.Äåíèñîâ, В.П.Денко и Р.В-.Миленина (53) 661.183.6(088.8) (56) Chang I.F., J. Electrochem. Sac., 1974, ч. 121, У 6, р. 815-820.

Авторское свидетельство СССР

Ф 623342, кл. С 09 К 9/00, 1976.. (54) (57) СПОСОБ ПОЛУЧЕНИЯ КАТОДОХРОМНЫХ СО ЩЛИТОВ высокотемпературной обработкой дегидратированного цеолита галогенидом щелочного металла о т— личающийся тем, что, с целью обеспечения возможности обра- . зования однофазного продукта с высокой степенью заполнения полостей каркаса и ускорения процесса, галогенид щелочного металпа используют в виде расплава.

1036041

Редактор Н. Сильнягина

Корректор Л.Патай

Техред А.Кравчук

Тираж 633 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 5131

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к катодохромным содалитам и может быть использовано при получении активных сред для экранов запоминающих устройств.

Известен способ получения катодохромных содалитов смешением дегидратированного натриевого цеолита с твердым галогенидом натрия с последующим прогревом смеси в токе водорода.

Недостатком способа является, высокое содержание в целевом продукте непрореагировавшей твердой фазы, что обусловливает необходимость дополнительной высокотемпературной обработки.

Наиболее близким по технической сущности и достигаемому результату является способ получения катодохромных содалитов высокотемпературной обработкой дегидратированного цеолита парами галогенидов щелочных металлов. Процесс ведут 5-8 ч. 25

Недостатками способа являются невозможность получения однофазных содалитов с высокой степенью заполнения полостей каркаса, то есть с вы- у) сокой стехиометричностью, и длительность процесса.

Целью способа является обеспечение возможности образования однофазHoI о продукта с высокой степенью заполнения полостей и ускорение процесса.

Поставленная цель достигается высокотемпературной обработкой дегидратированного цеолита МаЖ расплавами галогенидов щелочных металлов.

Отличие способа состоит в том, что галогенид щелочного металла используют в виде расплава., Дегидратированный цеолит Na3 помещают в расплав, происходит встраивание галогенидов щелочных металлов в структуру цеолита и стабилизация алюмосиликатного каркаса. Длительность процесса не превышает 0,5 ч.

Пример 1. Фазовочистый цеолип

NaE дегидратируют на воздухе при тем пературе 500 С в течение 5 ч и помещают в расплав бромида натрия. Затем проводят. отмывку водой. При выдержке в расплаве галогенида t = 1 мин степень стехиометричности Х = 0,02, при

20 мин, Х = 0,84, а при

= 30 мин, Х = 0,86.

Пример 2. Дегидратированный в условиях примера 1 цеолит NaK помещают в расплав хлорида натрия. При

1 мин, Х = 0,03, а при — 30 мин, Х = 0,96.

Полученные данным способом содали- . ты имеют правильную кристаллическую структуру, монофазны, что обеспечивает лучшие по сравнению с известными катодохромные свойства.

Технико-экономическая эффективность способа состоит в упрощении аппаратурного оформпения процесса и значительном снижении энергозатрат.
