Магнитный захват

Магнитный захват

Иллюстрации

Показать все

Реферат



1. МАГНИТНЫЙ ЗАХВАТ, содержащий пакет из чередующихся магнитов 7vJ и магнитопроводов, в отверстиях которых установлены стяжки, подвеску, закрепленную посредством оси на Mai- нитопроводах, и механизм отрыва, о тли чающийся тем, что, с целью повышения производительности, промежуточные магнитопроводы соединены с осью подвески посредством эластичной втулки, a стяжка установлена в их отверстиях с зазором. 2. Магнитный захват по п.1, от личающийся тем, что магниты по наружному периметру имеют зластичную накладку. СО 00 Од Од сл 00

0О08 СС9ЕТСИИХ

СОб 3П РЕСПУБЛИК,SU„„

Эюл В 6 1 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗСбРЕТЕНИЙ И ОТКРЫТИЙ (21) 3419588/29-1 1 (22) 07.04.82 (46) 23.08.83. Бюл. Н .31 (72) А.Д.Становов (71) Государственный проектно-техно-. логический институт деревообрабатывающего станкостроения (53) 621.86.062(088,8) (56) 1..нйагнитный захват". Информа» ционный листок Н 18477 11сковс ого территориального центра НТИ и П, 1977 (прототип)., (54)(57) 1. ИАГНИТНЫЙ-ЗАХВАТ, содер,жащий пакет иэ чередующихся магнитов и магнитопроводов, в отверстиях ко" торых установлены стяжки, подвеску, закрепленную посредством оси на магнитопроводах, и механизм отрыва, о тл и ч а ю щ и " с я тем, что, с целью повышения производительности, промежуточные магнитопроводы соединены с осью подвески посредством эластичной втулки, а стяжка установлена в их отверстиях с зазором.

2, Магнитный захват по и. l, о тл и ч а ю шийся тем, что магниты по наружному периметру имеют зластичную накладку. ным материалом 5, например резиной, служащЕй для предохранения от за" грязнений. В отверстиях магнитопроводов 1 и 2 размещены эластичные втулки 6, например резиновые. Через отверстия втулок 6 проходит общая ось

7, шарнирно соединенная с грузовой скобой 8. В наружных магнитопроводах

1 с возможностью легкого покачивания установлена ось 9 с. размещенными на ней кулачками 10; с рукояткой 11. Диаметр отверстий в промежуточных магнитопроводах 2, через которые проходит ось 9, больше диаметра оси на величину гарантированного зазора, например на 2 мм..

Иагнитный захват работает следующим образом.

В нижнем положении рукоятки 11, т.е. когда рабочий профиль кулачка

10 выступает за рабочую поверхность магнитопроводов 1 и 2, захват устанавливается на поверхность груза 12., Поворотом кулачка 10 за .рукоятку !1 осуществляется совмещение соприкасающихся поверхностей захвата и груза 12. При наличии на -поверхности груза неровностей или кривизны, каждый магнитопровод устанавливается по месту за счет зазоров со стяжками 4, а также из-эа податливости эластичных втулок 6. В процессе подъема каждый магнитопровод и эластичные втулки 6 воспринимают на себя свою часть нагрузки, а так как жесткость эластичных втулок 6 меньше жесткости магнитного поля, нагрузка на каждый магнитопровод распределяется примерно равномерно и будет соответствовать груэоподьемности беззазорного совмещения поверхностей захвата и груза, т.е. примерно, максимальной грузоподъемности, При подьеме тонкого нежесткого листа .магнитопроводы также выставляются по линии изгиба за счет

I чего грузоподъемность увеличивается.

Предложенный магнитный захват поз» волит получить экономический эффект особенно при подьеме стальных и чугунных грузов с черной и дефектной поверхностью, а также стальных нежестких листов.

4 1036658 2

-Изобретение относится к грузоподьемным устройствам, а именно к магнитным захватам, и может быть использовано для подъема ферромагнитных грузов.

Известен магнитный захват, содержащий пакет чередующихея магнитов и магнитопроводов, в отверстиях KoTopblx установлены стяжки, подвеску, закрепленную посредством оси на магнитопроводах, и механизм отрыва f! ) . 1о

Недостатком этих захватов является уменьшение подъемной силы при захвате изделий c дефектной поверхностью, с . большими отклонениями формы, поверх" ности, а также нежесткого листового материала. При этом происходит неполное прилегание рабочих поверхностей магнитопроводов к поверхности захватываемого груза и как следствие уменьшение его подъемной силы. 20

Целью изобретения является повышение производительности путем обеспечения воэможности вертикального пе" ремещения магнитопроводов,.

Поставленная цель достигается тем, 2 что в магнитном захвате, содержащем пакет из чередующихся магнитов и маг" нитоправодов, в отверстиях которых установлены стяжки, подвеску, закреп. ленную посредством оси на магнитопро" З0 водах > и механизм отрыва, промежуточные магнитопроводы соединены с осью подвески посредством эластичной втулки, а стяжка установлена в их отверстиях с зазором.

Кроме того, магниты по наружному периметру имеют эластичную накладку.

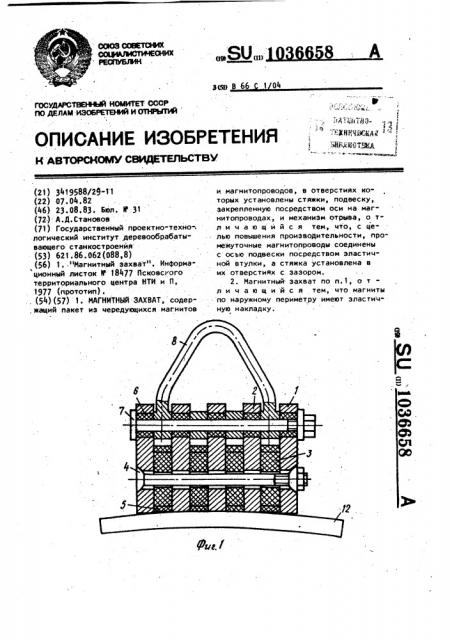

На фиг.1 изображен магнитный захват, поперечный разреэ;.на фиг,2разрез захвата по оси симметрии.

Иагнитный захват состоит из наружных пластинчатых магнитопроводов

1 и промежуточных магнитопроводов 2.

Иежду магнитопроводами размещены оксидно-бариевые магниты 3. Иагнитопроводы 1, 2 и магниты 3 скреплены, 45 с возможностью их взаимного смещения, стяжками 4. Диаметр стяжек 4 меньше диаметра отверстий в магнитопроводах

1 и 2 на величину гарантированного зазора, например на 2 мм, Магниты 3 по наружному контуру залиты эластич"

1036658

Составитель А.Гаевский

Редактор А.йандор Техред Т.фанта Корректор Л. Бокшан Заказ 5923/21 Тираж 861 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
