„SU„, Î 664 СОЮЗ СОВЕТСКИХ

««««

РЕСПУБЛИК

З(д) В 66 С 1/66

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕ ТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 2910112/29-11 (22) 20.03.80 (46) 23.08.83. Бюл. 11 31 (72) В.Г.Дудин (53) 621.86.061 ° 5(088.8) (56) 1. Авторское свидетельство СССР

Ю 167620, m. В-бб С 1/66., 1964 (прототип). (54)(57) ГРУЗОЗАХВАТ ДЛЯ ПОДЬЕИА И

ТРАНСПОРТИРОВАНИЯ ГРУЗОВ, оборудованных подвесными ушками, содержащий балку с такелажным узлом в средней ее части и жестко закрепленными на концах балки зацепами со стопорящим приспособлением, о т л и ч а ю щ и йс я тем, что, с целью упрощения койструкции и обеспечения удобства в эксплуатации, стопорящее приспособление выполнено в виде боковых упоров, расположенных у основания каждого из зацепов, и вертикального ограничительного выступа, расположенного у основания одного из зацепов, при этом ширина балки с боковыми упорами больше ширины отверстия подвесных ушек, но меньше их высоты.

1036664 2 и 6 изображена последовательность установки устройства.

Грузозахват содержит балку с жестко закрепленными на ее концах и зацепами 2 в виде стержней, взаимодействующих с подвесными ушками 3 транспортируемого груза 4. Верхняя часть зацепов 2 выполнена в виде nnoc" кой опорной поверхности 5. балка 1 е 1О снабжена такелажным узлом 6, располо" женным в средней ее части.и стопорящим приспособлением, выполненным в виде боковых упоров 7 и вертикального ограничительного выступа 8. При этом ширина а балки 1 с боковыми упорами

7 больше ширины отверстия подвесных ь- ушек 3, но меньше их высоты с ". о- Устройство работает следующим образом.

20 Для зацепления грузоэахвата с подвесными ушками 3 груза 4 необходимо развернуть его на 90 вокруг его проо дольной оси и, наклонив к ушку 3 концом, не имеющим ограничителя ограни- gs чительного выступа 8, ввести в окно ушка 3 до прохождения упоров 7 за плоскость ушка 3,.Затем необходимо опустить вниз второй конец балки и о ввести зацеп 2 этого конца балки в окно второго подвесного ушка 3 груза 4,,После касания боковых упоров 7 и ограничительного выступа 8 ушка 3 разворачивают балку 1 ее такелажным узлом

6 вырх (т.е, в исходное положение ).

При этом боковые упоры 7, ограничивая

35 продольное перемещение груэозахвата в подвесных ушках 3 груза 4, обеспечи" ек вают надежное зацепление груза 4.

Изобретение относится к грузоподъемным устройствам, в частности к средствам перемещения грузов„ преиму

1щественно авиационных, оснащенных двумя подвесными ушками прямоугольно формы е

Известен груэозахват для подъема и транспортирования грузов, образованных подвесными ушками, содержащий балку с такелажным узлом в средней е части и жестко закрепленными на концах балки зацепами со стопорящим при способлением (! ) .

Недостатками известного устройств являются сложность конструкции и относительное неудобство в эксплуата ции, что обусловлено наличием специа ных стопоров и необходимостью надежи го стопорения грузов и связанной с этой операцией затратой рабочего вре мени.

Целью изобретения является упрощение конструкции и обеспечение удоб ства в эксплуатации.

Цель достигаетсю тем, что в грузо захвате для подъема и транспортирова ния грузов, оборудованных подвесными ушками, содержащем балку с такелажным узлом в средней ее части и жестк закрепленными на концах балки зацепа ми со стопорящим приспособлением, по следнее выполнено s виде боковых упо ров, расположенных у основания каждо го иэ зацепов, и вертикального ограничительного выступа, расположенного у основания одного из зацепов, при этом ширина балки с боковыми упорами больше ширины отверстия подвесных уш ,но меньше их высоты.

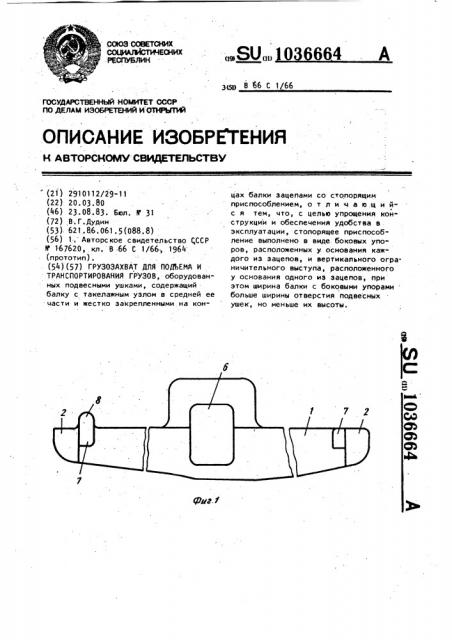

На фиг.1 изображен грузозахват, вид сбоку; на фиг.2 - то же, в«д свер. ху; на фиг.3 - вид A на фиг.2; на фиг,4 - сечение б-б на фиг.2; нафиг.5

Груэозахват для подъема и транспортирования грузов прост по конструкции, обеспечивает безопасность перемещения грузов и удобен в эксплуатации.

1036664

1036664

40ut Ю

Составитель 8..3абегалин

Редактор А.шандор Техред B.äýïåêoðåé Корректор А.Ференц

Заказ 5923/21 Тираж 861 Подписное . ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Носква, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
