Стекло
Иллюстрации
Реферат
СТЕКЛО, Включающее S10 , Algp , , SrO отлич ающее с я тем, что, с целью ловьвиения температуры размягчения и водоустойчивости , оно содержит указанные компоненты в следующем соотношении, мае. %: 49,8-51,8 S( AkO, 9,3-10,8 B-iOj 7,6-8,8 SrO 29,5-31,8

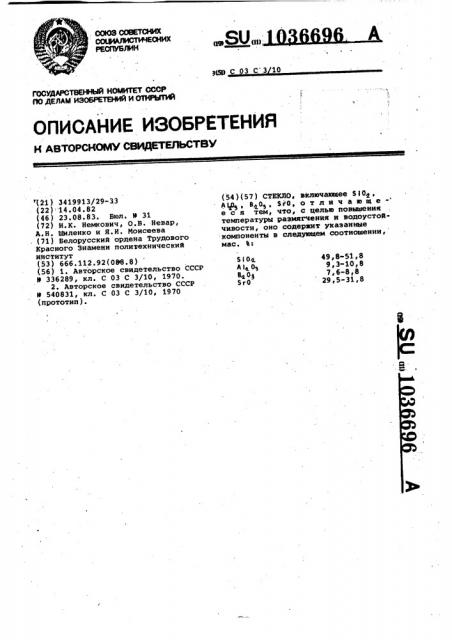

,SU.„. СОК)3 COBETCHHX
ВВ Ь и
РЕСПУБЛИК у(ЯЭС ЗС310
ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССОР
IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
М АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ЫОа
A l 0
В,о
Sr0
49, 8-51, 8
9,3-10,8
7,6-8 8
29,5"31,8 (21) 3419913/29-33 (22): 14.04.82 (46) 23.08 ° 83. Бюл. Р 31 (72) И.К. Немкович, О.Б. -Невар, А.Н. Шиленко и Я.И. Моисеева .. (71) Белорусский ордена Трудового
Красного Знамени политехнический институт (53) 666.112.92(098.8) (56) 1. Авторское свидетельство СССР
В 336289, кл. С 03 С 3/10, 1970.
2. Авторское свидетельство СССР
В 540831, кл. С 03 С 3/10, 1970 (прототип). (54)(57) СТЕКЛО, включающее 5 i, А, В О>, ВгО, о т л и ч а в щ е - е с я тем, что, с целью повванения температуры размягчения и водоустойчивости, оно содержит укаэанные компоненты в следующем соотношении, мас. Ъ!
1036696
Стекло
Известное
1-7
49,8
10 8
8,8
30,6
51,8
10,5
8,2
29,5
51,3
9,3, 7,6
31i8
S1O, 2-10
А1 О
В яоЪ
SrO
37-57
1" 15
15-39
1-15
ВаО
1530+10
1530+10
1530+10
Не кристаллизуется
Температура размягчения, C. 740+10
740+10
740+10
550-600
56+1
56, О+1
56+1
60-75
5 <10 10 (при
200 С) 6 "10
10 ГЦ
3 10 Гц
12,0 . 35,0
13,0 36, 1
10,5
33,5
Изобретение относится к производству алюмоборосиликатного строн. цийсодержащего стекла, предназначенного для использования в элек. тронике в качестве изоляционного износостойкого материала.
Известно. стекло, содержащее, мас, %s $10а 12,5-16,5; ВаО 12,0"
17г0, А1а 04 27,0-33,0; S ro 39,045,0; Fe О до 0,03. Физико-химические свойства стекла: КТР в интервале температур 50-450 С (23-71) 10 1/град, температура размягчения 690-710 Cfi)
Наиболее близким к изобретению по технической сущности и достигаемому результату является стек" ло, содержащее, мас, %: ВаО 37-57;
А ly О 2-10; $10а 1-7; ВаО 15-39;
SrO 1-15; СаО 1-15 123.
Основными недостатками стекла для использования его в электронике в качестве иэносостойкого материала являются пониженные значения температуры размягчения> химической устойчивости и мнкротвердости из-эа наличия в составе эначительКомпоненты и свойства
Состав стекла, мас. %
СаО
Температура варки, а С
Кристаллизационная способность, а С! оэффициент теплового расрения, 4. 10, град
Удельное электрическое сопротивление при 300аС, Ом.см
Диэлектрические потери (tg4 "104) при 20аС и частоте ных количеств В 0% и Ваб и невысокого содержания $10<, Цель изобретения - повышение температуры размягчения и водоустойчивости, 5 Поставленная цель достигается тем, что стекло, включающее $!Ов, А1а 0%, В О, $гО, содержит укаэанные компоненты .в следующем соотношении, мас. %
S I O@ 49,8-51,8
9,3-10,8
ВIО3, ., SrO 29,5-31,8
Конкретные составы стекол и их физико-химические свойства приведены в таблице.
Для синтеза укаэанных стекол ис. пользуют обычную технологию производства: составление шихты, варка стекла в газовой печи в кварцевых тиглях при 1530+10 С, выработка изделий методами отливки и вытягивания с последующим их отжиroM в электрических муфельных пе.2> чах.
038696,Продолжение таблица ююююйвюю&ЙВ&ю&&аВ&&авююююююевю ююююююю|еюевйй В&&а| »ай|В&|В»век
«|В|ею»|а|в|ею»а ю» |Г»ю«ююююююююю (Компоненты и свойства
Стекло
° е ююююююааю&юю аавй|вю|аюю»юе|ю юававююююююю ю»|В|йев&ав&ййй||В|
2,3 . фзВЕОтибв ююйвавюююююавюююююавююававюавйвюююююююевю&аййью &&ай|йюаййв|йв
° е|еюююе юююю ю Ю|В ЮЮ Юю|в
7 4
6,3
7, 2
6,2
7,0
5,75 химическая устойчивость (потери массы) по отноыенив
0,08
0,86
2,86
0,05
0,73 2,63
0i22 н о
1М HCI
1М МаОН
0;07
0,69
2, 7.5 ю
660 ф
Микротвердость, кг/см
645
650
Приведенные и таблйце данные свидетельствуют, что предлагаемое стекло наряду с высокими электрическими.и термическими свойствами обладает пониженными значениями температуры размягчения, микроСоставитель Г. йеменских
Редактор О. Юрковецкая . Техред И,Гайду Корректор А. мльнн ю|еюеаюю юю ю В|В юеВю юав|а Вв ю»ююю» ю юю юю|аю а||в|а е ююю|ааве ю» ю|вююе| Г ююю|аюййй
Эаказ 5927/22 Тираж 486 Подписйое
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
1i3035i Москва, а-35, РауЫская наб., д.4/5 е|в ю|Й|еюю ю|в юе ю в ю ю&ююююююю юю&юйаййей4в&юавюйй|
Филиал ППП "Патент", г. ужгород, ул. Проектная, 4
Диэлектрическая проницаеав иость при 20 С и частоте
Г
1О Гц
ЗВ10 Гц твердости и химйческой устойчивости. Следовательно, его можно Исав пользовать в качестве изоляционнойй
io химически стойкого материала в условиях повышенных температур ,и абразивного износа.
