Реферат



ИНЖЕКТОР, содержащий цилиндрический корпус, установлеиное в нем профилированное центральное тело, образующее с корпусом сверхзвуковое сопло, камеру смещения, диффузор и канал для подвода питательной воды, отличающийся тем, что, с целью упрощения технологии изготовления , инжектор снабжен каналом для сброса массы, каналы для подвода питательной воды и сброса массы выполнены в центральном теле, а выход первого из них сообщен с выходом сверхзвукового сопла, вход второго - с камерой смешения, а его выход - с выходом диффузора, причем в канале для сброса массы установлен обратный клапан .

СОЮЗ СОВЕТСКИХ

COI44AПИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1036961

3(5ц F 04 F 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3422599/25-06 (22) 2.04.82 (46) 23.08.83. Бюл. № 31 (72) В. В. Вазннгер, Э. К Карасев, Г. H. Кудинов и Ю. А. Савилов (53) 621.694.2 (088 8) (56) 1. Патент ФРГ № 924122, кл. 59 с, 13, опублик. 1955

2. Патент ФРГ № 904984, кл. 59 с, 11, опублик. 1954 (54) (57) ИНЖЕКТОР, содержащий цилиндрический корпус, установленное в нем профилированное центральное тело, образуюшее с корпусом сверхзвуковое сопло, камеру смешения, диффузор и канал для подвода питательной воды, отличающийся тем, что, с целью упрощения технологии изготовления, инжектор снабжен каналом для сброса массы, каналы для подвода питательной воды и сброса массы выполнены в центральном теле, а выход первого из них сообщен с выходом сверхзвукового сопла, вход второго — с камерой смешения, а его выход— с выходом диффузора, причем в канале для сброса массы установлен обратный клапан.

1

Изобретение относится к струйной техникее.

Известен инжектор, содержащий корпус, установленное в нем профилированное централыюе тело, камеру смешения и диффу;юр (1) .

Однако данный инжектор имеет сравнительно низкий КПД.

11аиболее близким к изобретению по технической сущности и достигаемому результату является инжектор, содержащий цилипдрический корпус, установленное в нем нрофилированное центральное тело, образующее " корпусом сверхзвуковое сопло, камеру смешения, диффузор и канал для подвода Ilèòàòåëüíîé воды (2).

Однако известный инжектор трудоемок в изготовлении, что усложняет процесс изготовления с высокой точностью и, как следствие, с высоким КПД.

Целью изобретения является упрощение технологии изготовления.

Указанная цель достигается тем, что инжектор, содержащий цилиндрический корпус, установленное в нем профилированное центральное тело, образующее с корпусом сверхзвуковое сопло, камеру смешения, диффузор и канал для подвода питательной воды, снабжен каналом для сброса массы, каналы для подвода питательной воды и сброса массы выполнены в центральном теле, а выход первого из них сообщен с выходом сверхзвукового сопла, вход второго— с камерой смешения, и его выход — с выходом диффузора, причем в канале для сброса массы установлен обратный клапан.

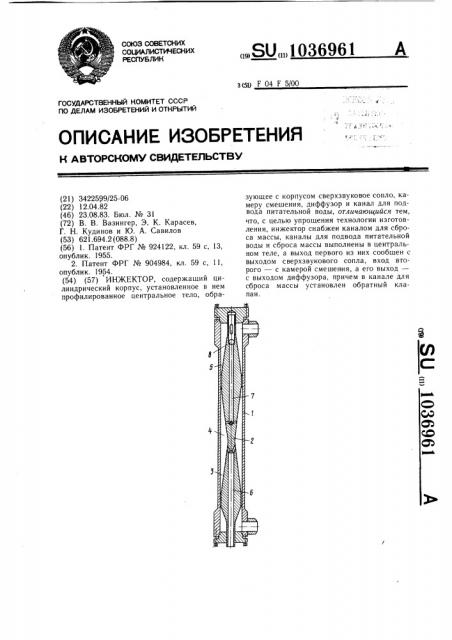

На чертеже представлен предлагаемый инжектор, продольный разрез.

Инжектор содержит цилиндрический корпус 1, установленное в нем профилирован036961 ное центральное тело 2, образующее с корпусом 1 сверхзвуковое сопло 3, камеру 4 смешения, диффузор 5 и канал 6 подвода питательной воды. Инжектор снабжен каналом 7 для сброса массы. Каналы для подвода питательной воды 6 и сброса массы 7 выполнены в центральном теле 2, выход первого из них сообщен с выходом сверхзвукового сопла 3, вход второго — с камерой 4 смешения, а его выход — с выходом

10 диффузора 5, причем в канале 7 для сброса массы установлен обратный клапан 8.

Запуск инжектора осуществляется при понижении давления в проточной части путем одновременной подачи горячей воды через сверхзвуковое сопло 3 и питательной воды по каналу 6 в камеру 4 смешения. В сопле 3 тепловая энергия горячей воды преобразуется в кинетическую энергию двухфазного потока. В камере 4 смешения двухфазный поток смешивается с питательной водой в результате чего происходит частичная конденсация паровой фазы и разгон питательной воды. При этом часть потока проходит через диффузор 5, а часть через канал 7. После установления рабоче25 го режима в проточной части инжектора обратный клапан 8 закрывается, так как давление на выходе инжектора выше, чем в камере 4 смешения, и обратный клапан 8 препятствует передаче давления по каналу 7 для сброса массы в камеру 4 смеше30 ни я.

Таким образом, путем выполнения каналов для подвода питательной воды и сброса массы в центральном теле с установкой в канале сброса массы обратного клапана достигается упрощение технологии изготов35 ления инжектора.
