Многопозиционное устройство для испытания на прочность

Многопозиционное устройство для испытания на прочность

Иллюстрации

Показать все

Реферат



МНОГОПОЗИЦИОННОЕ УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ НА ПРОЧНОСТЬ, содержащее корпус, средства крепления паралт лельно устанавливаемых образцов, наг4 ружатели по числу обраэдов и средства для передачи нагрузки, последовательно соединяющие между собой нагружатели , отличающеес я тем, .что, с целью расширения технологичес ких возможностей путем обеспечения испытания образцов : различными скоiростями деформирования, нагружатели выполнены в виде зубчатых реек, а средства для передачи нагрузки - в виде зубчатых колес различного диаметра . (Л 00 « 00

СООЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1037131 A

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ,,,и Я4Ф,, 4 .ОПИСАНИЕ ИЗОБРЕТЕНИЯ:::-,::-::,::.:::;:: ) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

/ г

Э (21) 3434263/25-28 (22) 11. 05.82 (4 б ) 23. 08. 83. Бюл. Р 31 (72) E.Â.Ëîäóñ (71) Всесоюзный ордена Трудового

Красного Знамени научно-исследон ательский институт горной геомеханики и маркшейдерского дела (53) 620.173(088 .8) (56) 1. Авторское свидетельство СССР ,9 478222, кл. 6 01 N 3/08, 1973. (54)(57) МНОГОПОЗИЦИОННОЕ УСТРОЙСТВО

ДЛЯ ИСПЫТАНИЯ HA ПРОЧНОСТЬ, содержашее корпус, средства крепления парал,лельно устанавливаемых образцов, наг1 ружатели по числу образцов и средства для передачи нагрузки, последовательно соединяющие между собой нагру" жатели, о т л и ч а ю m е е с ятем, что, с целью расширения технологических возможностей путем обеспечения испытания образцов с различными скоростями деформирования, нагружатели выполнены в виде- зубчатых реек; а средства для передачи нагрузки - в виде зубчатых колес различного диаметра.

1037131

Составитель A.Åâãåíüåâ

Редактор С.Патрушева Техред В.далекооей Корректор А, Тяско

Заказ 5996/44 . Тираж 873 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП Патент, г.ужгород, ул.Проектная, 4

Изобретение относится к испытательной технике, в частности к устройствам для определения прочности свойств горных пород, грунтов и стро., ительных материалов при одновременном испытании нескольких образцов с 5 различной скоростью деформирования, Известно многопоэиционное устройство для испытания на прочность, co" держащее корпус, средства крепления параллельно установленных образцов, нагружатели по числу образцов, выполненные в виде ра ноплечих рычагов и выполненные в виде тяг средства для передачи нагрузки, последователь но соединяющие между собой нагружатели (lJ, Недостатком известного устройства является невозможность задания различных скоростей деформирования испытуемым образцам, что ограничивает его технологические возможности.

Целью изобретения является расширение технологических воэможностей путем обеспечения испытания образцов с раэличнымн скоростями деформирования. Указанная цель достигается тем, что в многопоэиционном устройстве для испытания на прочность, содержащем корпус,.средства крепления параллельно устанавливаемых образцов, на- 30 гружатели по числу образцов и средст" . ва для передачи нагрузки, последовательно соединяющие между собой нагру жатели выполнены d виде зубчатых реек, а средства для передачи нагрузки - в 35 виде зубчатых колес различного диаметра.

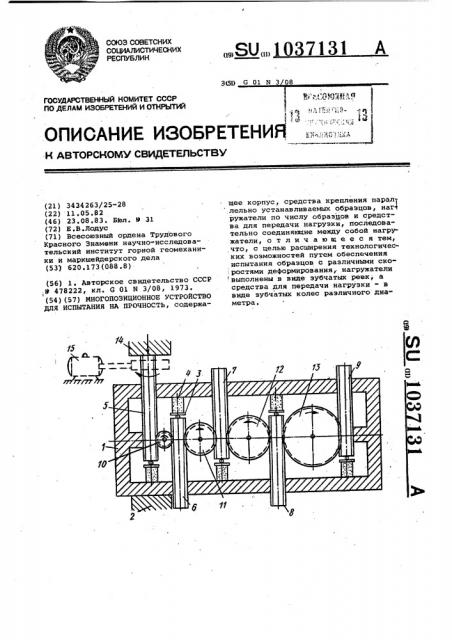

На чертеже изображено предлагаемое устройство, общий вид

Устройство содержит корпус 1, за" 40 крепленный на основании 2, средства

3 крепления параллельно устанавливаемых образцов. 4, нагружатели, выпол" ненные в виде зубчатым реек 5 - 9, установленных в корпусе 1, и средства для передачи нагрузки, выполненные в виде зубчатых колес 10-13 раз" личного диаметра, последовательно соединенных между собой с помощью реек 5 - 9, силовой привод 14 поступательного перемещения. Устройство может работать и от привода .15 вращения. В этом случае рейка 5 выполнена в виде винта.

Устройство работает следующим образом.

При приложении нагрузки от силового привода 14 или от привода 15 вращения к рейке 5 последняя начнет поступательное перемещение и создает сжимающее усилие на соответствующем образце и одновременно с этим приводит во вращательное движение зубчатое колесо 10. В свою очередь, зубчатое колесо 10 приводит в поступательное перемещение рейку 6, которая создает на контактирующем с ней образце сжимающее усилие и одновременно при" водит во вращательное движение следукицее зубчатое колесе ll. Аналогичным образом нагружаются сжимающими уси« лиями и остальные последовательно установленные образцы. Диаметры зубчатых колес 10-13 подбираются таким образом,. чтобы скорость перемещения реек 5-9 соответствовала заданным скоростям деформирования.испытуемых образцов.

Изобретение позволяет испытывать одновременно несколько образцов с различной скоростью их деформирования, что расширяет технологические возможности устройства и увеличивает производительность испытаний.
