Реферат



ЮЗДУХООЧИС.ТИТЕЛЬ ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ, содержащий корпус, выполненной в виде кругового цилиндра и днища, снабженных соответственно впускными вьшускным окнами , крышку корпуса и фильтрующий элемент , отличающийся тем, что, с целью снижения шума впуска, в крьшке выполнены отверстия, расположенные в зоне между корпусом и фкльтрукнцим элементом, огра1 иченной двумя плоскостя, расположенными на расстояния ±0,1 R, где R - радиус цилиндра от плоскости, переходящей через ось цилиндра перпендикулярно плоскости, объединяющей ось цилиндра и центр выпускного окна.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3<511 Р 02 И 35 02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕ И БРЕ (21 ) 3289066/25-06 (22) 12.05.81 ,(46) 07.04.84. Вюл. У 13 (72) N.È. Фесина, Р.Н. Старобинский, Ю.П. Лазарев и Е.В. Лысенко (71) Волжское объединение по производству легковых автомобилей и Тольяттинский политехнический институт (53) 621 43.533.697.2(088 ° 8) (56) 1.Àâòîðñêîå свидетельство СССР по заявке 11 3268901/25-06, кл. F 02 М 35/02, 22.01.81 (прототип). (54)(57) ВОЗДУХООЧИСТИТЕЛЬ ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ, содержащий, SUÄÄ 1037700 A корпус, выполненной в виде кругового цилиндра и днища, снабженных соответственно впускным" и выпускным окнами, крьппку корпуса и фильтрующий элемент, отличающийся тем, что, с целью снижения шума внуека, в крышке выполнены отверстия, расположенные в зоне между корпусом и фильтрующим элементом, ограниченной двумя плоскостями, расположенными на расстоянии «0,1 R где R — радиус цилиндра от плоскости, переходящей через ось цилиндра перпендикулярно плоскости, объединяющей ось цилиндра и центр выпускного окна.

1 10377

Изобретение относится к области машиностроения и может быть использовано в воздухоочистителях для двигателей внутреннего сгорания для снижения уровня шума впуска.

Известен воздухоочиститель для двигателя внутреннего сгорания, содержащий корпус, выполненный в виде кругового цилиндра и днищ, снабженных со-. ответственно впускным и выпускным !а окнами, крышку корпуса и фипьтрующий элемент t. l 1.

Недостатком таких воздухоочистителей является повьппенный шум впуска вследствие звукового излучения оТ структурных изгибных вибраций крьппки.

Цель изобретения — снижение шума впуска.

Поставленная цель достигается тем, что в предложенном воздухоочистном теле в крьппке выполнены отверстия, расположенные в зону между корпусом и фильтрующим элементом, ограниченной двумя плоскостями, расположенными на расстоянии J0,1 R (где К радиус цилиндра) от плоскости, проходящей через ось цилиндра, перпендикулярно плоскости объединяющей ось цилиндра и центр выпускного отверстия.

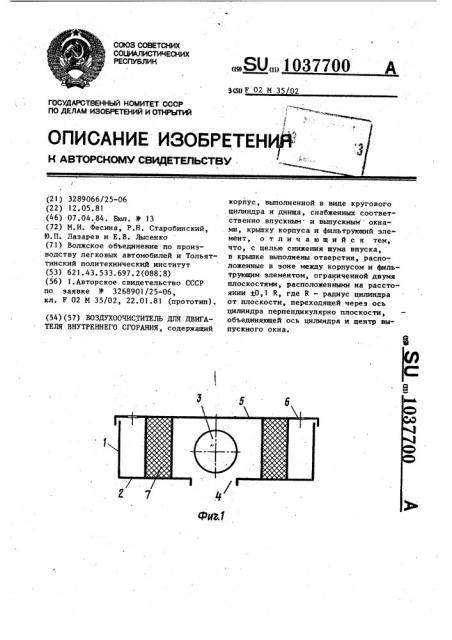

На фиг. 1 изображен воздухоочистиза тель, продольный разрез; на фиг. 2— то же, вид сверху.

Воздухоочиститель содержит круговой цилиндрический корпус 1 с днищем

2, впускное отверстие 3, выпускное отверстие 4, крышку 5 корпуса, снабженную отверстиями 6, фильтрующий элемент 7 и впускной патрубок 8.

В процессе работы двигателя наружные поверхности воздухоочистителя испытывают знакопеременные импульс ные нагрузки вследствие пульсации давлений в камерах системы впуска и выпуска.

Все эти подведенные к воздухоочис- 45 тителю знакопеременные силовые и объемные источники трансформируются

00 2 в звуковое излучение, Крышка воздухоочистителя является, как правило, одним из самых податливых в отношении изгибной жесткости элементом и явля.ется поэтому наиболее интенсивным излучателем звука. Крьппку воздухоочистителя с достаточно хорошим положением можно аппроксимировать тонкостенной диафрагмой с опертыми краями, которая является сравнительно хорошим излучателем звука монопольного типа. Основной вклад в звуковое поле крышки вносится на резонансных частотах изгибных колебаний самой крьппки, В процессе совершения этих колебаний прилегающий столб воздуха сверху над крышкой и столб воздуха, заключенный в камере воздухоочистителя, получают импульсы давлений от этих изгибов и таким образом по обеим сторонам изгибно колеблющейся крышки формируются поля давлений, что приводит к интенсивному излучению звука.

Звук излучается как в окружающую среду непосредственно от крышки, так и через отверстие воздухозаборного патрубка как дополнительный вклад от вибраций крьппки и "деформаций" воздушного столба в воздухоочистителе.

Из анализа форм колебаний давлений в районе крышки и в зоне выпускного отверстия следует, что наиболее эффективным путем воздействия на уменьшение излечения звука от вибраций крьппки является размещение в крьппке отверстий в зоне между корпусом и фильтрующим элементом, ограниченной двумя плоскостями, расположенными на расстоянии +0,1 R (где R — - радиус. цилиндра, от плоскости) проходящей через ось цилиндра,,перпендикулярно плоскости, объединяющей ось цилиндра и центр выпускного отверстия. Размещение отвер» стий в указанных зонах позволяет снизить уровень шума впуска воздухоочисФ тителя в частотном диапазоне ниже

1000 Гц до б дб.!
