РАБОЧАЯ КЛЕТЬ СТАНА ХОЛОДНОЙ ПРОКАТКИ ЗУБЧАТЫХ ИЗДЕЛИЙ, содержащая станину с расположенными в ней профилированными планками, закрепленными на клиновых нажимных механизмах, а также сепаратор с paбoчи ш роликами, установленными в расточках сепаратора в подшипникак , отличающаяся тем, что, с целью повышения производительности и точности изделий, она снабжена размещенными в соответствующих расточках сепаратора разъемными цилиндрическими стаканами с вкладышами и клиновыми механизмами поворота цилиндрических стаканов, причем цилиндрические стаканы выполнены с расточками для размещения в них вкладышей, оси симметрии расточек в цилиндрических стаканах расположены перпендикулярно к плоскостям, проходящим через оси симметрии цилиндрических стаканов и оси вращения рабо- g чих роликов, а также в цилиндричес- (Л ких стаканах выполнены пазы для размещения в них подшипников качес ния, в которых абочие ролики установлены с осевым натягом. 0 w СХ)

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„ 037ЯЩ A

У5Н В 21 В 31/00; В 21 Н 5/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1(21) 3403091/25-27 (22) 22.02.82 (46) 30,08.83. Бюл. Р 32 (72) А.И.Прокофьев, Н.A.Целиков, В.А.Гуреев, Н.Е.Жукевич-Стоша и М.Г.Панфилов (71) Всесоюзный ордена Ленина научно-исследовательский и проектноконструкторский институт металлургического машиностроения (53) 621.771.27(088.8) (56) 1. Патент США Р 3683661, кл. 72-208, 15.08.72.

2. Патент США Р 3673840, кл. 72-208, 04.07.72 (прототип). (54) (57) РАБОЧАЯ КЛЕТЬ СТАНА ХОЛОД- .

НОЙ ПРОКАТКИ ЗУБЧАТ61Х ИЗДЕЛИЙ, содержащая станину с расположенными в ней профилированными планками, закрепленными на клиновых нажимных механизмах, а также сепаратор с рабочими роликами, установленными в расточках сепаратора в подшипниках,отличающаяся тем, что, с целью повышения производительности и точности изделий, она снабжена размещенными в соответствующих расточках сепаратора разъемными цилиндрическими стаканами с вкладышами и клиновыми механизмами поворота цилиндрических стаканов, причем цилиндрические стаканы выполнены с расточками для размещения в них вкладышей, оси симметрии расточек в цилиндрических стаканах расположены перпендикулярно к плоскостям, проходящим через оси симметрии цилиндрических стаканов и оси вращения рабо- Я чих роликов, а также в цилиндрических стаканах выполнены пазы для размещения в них подшипников качения, в которых рабочие ролики уста- С новлены с осевым натягом.

1037980

Изобретение относится к обработке металлов давлением, а именно к периодической прокатке, и может быть использовано при холодной периодической прокатке зубчатых иэделий.

Известна рабочая клеть стана холодной периодической прокатки ребристых труб, содержащая передвижной сепаратор, в котором при помощи раэрезных вкладышей установлены рабочие ролики 1 1.. 10

Основным недостатком указанной клети .является невозможность совмещения плоскости симметрии рабочего

| ролика с осью прокатки, что приво-: дит к "винтообразности" зуба прокатываемого зубчатого изделия.

Наиболее близкой к предлагаемой является рабочая клеть стана холодной прокатки зубчатых изделий, содержащая станину с.расположенными в ней профилированными планками, закрепленными на клиновых нажимных механизмах, а также сепаратор с рабочими роликами., установленными в расточках сепаратора в подшипниках L2 3

Недостатком известной рабочей клети стана холодной прокатки при прокатке зубчатых изделий является ,погрешность в угловом расположении рабочих роликов в плоскости, перпендикулярной оси прокатки, возникающая иэ-эа осевого зазора между боковой поверхностью цапф рабочего ролика и сепаратором. Это приводит к погрешности деления, а также к 35 изгибу и погрешности по направлению зуба зубчатого изделия, прокатываемого на стане. Уменьшение осевого зазора невозможно в связи с тепловым расширением инструмента, зависящим 40 от скорости прокатки (числа двойных ходов клети в единицу времени ) и при нулевом зазоре к заклиниванию сепаратора. Следовательно, производительность стана, пропорциональная, 45 числу двойных ходов в единицу времени, зависит от точности прокатываемых зубчатых иэделий, и чем выше точность проката, тем ниже произво дительность.

Другим недостатком рабочей клети стана является также то, что разрезные вкладыши, охватывающие цапфы роликов не обеспечивают необходимого совмещения плоскости симметрии ролика с осью прокатки, следствием чего является дополнительная погрешность по направлению зуба прокатываемого зубчатого издели8.

Цель изобретения — повышение производительности прокатки, а также 60 повышение точности прокатываемого зубчатого иэделия.

Указанная цель достигается тем,. что рабочая клеть стана холодной! прокатки зубчатых изделий, содержа- 65 щая станину с расположенными в ней профилированными планками, закрепленными на клиновых нажимных механизмах, а также сепаратор с рабочими роликами, установленными в расточках сепаратора в подшипниках, снабжена размещенными в соответствующих расточках сепаратора разъемными цилиндрическими стаканами с вкладышами и клиновыми механизмами поворота цилиндричеаких стаканов, причем цилиндрические стаканы выполнены с расточками для размещения в них вкладышей, оси, симметрии расточек в цилиндрических стаканах расположены перпендикулярно к плоскостям, проходящим через оси симметрии цилиндрических стаканов и оси вращения рабочих роликов, а также в цилиндрических стаКанах выполнены пазы для размещения в них подшипников качения, в которых рабочие ролики установлены с осевым натягом.

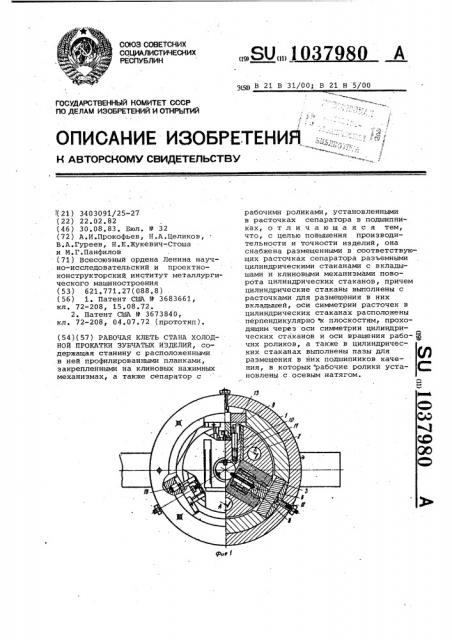

На фиг. 1 изображен разрез рабочей клети стана холодной прокатки зубчатых изделий перпендикулярно оси прокаткиу на фиг. 2 — схема работы

1 клинового механизма поворота стаканов; на фиг. 3 — разрез цилиндрического стакана по осИ рабочего ролика.

Рабочая клеть стана холодной прокатки зубчатых изделий состоит из станины 1 с расположенным в ней сепаратором 2. В расточках сепаратора помещены разъемные цилиндрические стаканы

З,в которых с помощью упорных шариковых подшипников 4 и регулировочных прокладок 5 установлены с осевым натягом рабочие ролики б. Цапфы 7 рабочих роликов прижимаются к профилированным планкам 8 .посредством вкладышей 9, охватывающих профилированные планки и толкателей 10 с пружинами 11. Профилированные планки опираются с возможностью вращения вокруг оси 12, на клиновые нажимные механизмы 13, расположенные в станине рабочей клети. Поворот профилированных планок осуществляется посредством клинового механизма, закрепленного на станине рабочей клети, содержащего клинья 14, регулировочные винты 15 и вкладыши 1б. Толкатели. 10, помещенные в расточках сепаратора 2, при воздействии пружин 11, размещенных в тех же расточках, упираются в вырезы. вкладышей 9, которые в свою очередь помещены в цилиндрических расточках, выполненных перпендикулярно оси стаканов 3 и, следовательно, прижимают цапфы рабочих роликов 7 к профилированным планкам 8,так как рабочие ролики б установлены в стаканах 3. Очевидно, что на каждый стакан необходимо 4 толкателя,по два на каждый вкладыш 9.

При работе стана холодной прокатки зубчатых изделий рабочая клеть

1O37S8O

ЭНИИПИ Заказ 6097/7 Тираж 816 Подписное

Филиал ППП "Патент", г.ужгород,ул.Проеткная,4 совершает возвратно-поступательные движения, при этом сепаратор 2 перемещается относительно станины 1 ра.бочей клети. Рабочие ролики 6 сов местно с цилиндрическими стаканами

3 и вкладышами 9 совершают возв йтно-поступательное движение в плоскости, перпендикулярной оси прокатки, так как они прижаты своими цапфами

7 к профилированным планкам 8 толкателямн 10 с пружинами 11.Профиль планок 8 рассчитан таким образом, чтобы при движении рабочей клети вперед (к заготовке, входящей в стан ) рабочие ролики б расходились, а при движении рабочей клети назад 15 рабочие:ролики 6 сходились к оси прокатки. Соприкасаясь с профнлированными планками 8 рабочие ролики 6 вращаются в подшипниках 4. Угловое положение рабочих роликов 6 изменяют посредством регулировочных прокладок 5. "Винтообраэность" зуба прокатываемого зубчатого изделия устраняют поворотом профилированных планок 8 вокруг оси 12 затяжкой соответствующих клиньев 14 винтами

15. При этом плоскость . симметрии рабочего ролика 6 поворачивается на некоторый угол относительно оси про катки, так как вкладьнаи 9, охватывающие профилированную планку 8, разворачивают цилиндрические стаканы 3, а вместе с ними и рабочие .ролики б. Окончательный размер прокатываемого зубчатого изделия уста-. навливается клиновым нажимным,механизмом 13.

Предлагаемый, стан обеспечивает повыйение производительности и

1 точности изделий.
