УСТРОЙСТВО ДЛЯ ЗАЖИМА ПРУТКОВОГО МАТЕРИАЛА по авт. св. №850316, отличающееся тем, что, с целью повышения надежности закрепления прутковых заготовок переменного по длине сечения, оно снабжено дополнительными подпружиненными кулачками, а в клиновых кулачках выполнены фигурные выточки, предназначенные для размещения дополнительных кулачков . (Л rV Фип1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (191 (11) .

ОПИСАНИЕ ИЗОБРЕТЕ

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 850316 (21) 3417361/25-08 (22) 06.04.82 (46) 30.08.83. Бюл. И 32 (72) lO.H. Кузнецов, В.В. Торба, А.А. Вачев и С.Г. Рудометов (71) Киевский ордена Ленина политехнический институт им. 50-летия Великой Октябрьской социалистической революции (53) 621.941 3(088.8) (56) 1. Авторское свидетельство СССР

Р 850316, кл. В 23 В 31/20, 1979. (54) (57) УСТРОЙСТВО ДЛЯ ЗАЖИМА ПРУТКОВОГО МАТЕРИАЛА гю авт. св. 1850316, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности закрепления прутковых заготовок переменного по длине сечения, оно снабжено догюлнительными подпружиненными кулачками, а в клиновых кулачках выполнены фигурные выточки, предназначенные для размещения догюлнительных кулачков.

1038096 . З

Изобретение относится к металлообработке и может быть исгюльзовано для закрепления прутковых заготовок переменного по длине сечения.

По основному авт. св. It 850316 известно устройство для зажима пруткового материала, содержащее корпус с коническим отверстием и затяжную цангу, в наклончых пазах которой размещены подпружиненные клиновые ку- 10 лачки и диск (1) .

Недостаток указанного устройства состоит в том, что невозможно производить надежное закрепление заготовок переменного по длине сечения, t5 когда диаметр заготовки по длине имеет различную величину.

Цель изобретения - повышение надежности закрепления заготовок переменного по длине сечения. 20

Поставленная цель достигается тем, что устройство, содержащее корпус с коническим отверстием и затяжную цангу, в наклонных пазах которой размещены подпружиненные клиновые ку- 25 лачки и диск, снабжено дополнительными подпружиненными кулачками, а в клиновых кулачках выполнены фигурные выточки, предназначенные для размещения дополнительных кулачков. 30

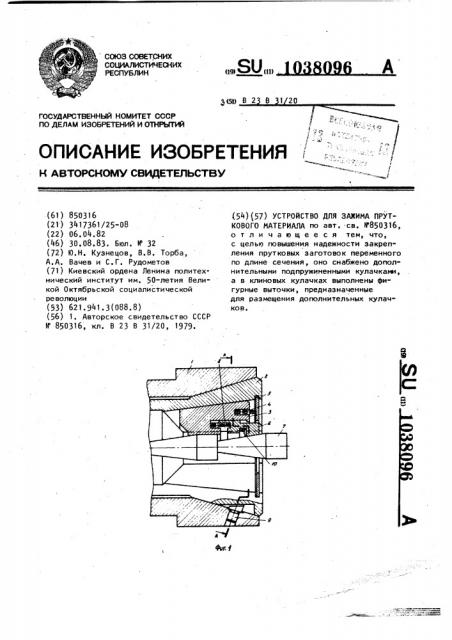

На фиг. 1 представлено устройство для зажима пруткового материала в состоянии "Зажато", разрез; на фиг.2 разрез А-А на фиг. 1.

Устройство состоит из корпуса 1 с коническим отверстием, в котором помещена затяжная цанга 2 с продольными пазами, имеющими наклонные плоскости, в которых установлены клиновые кулачки 3, подпружиненные пружиной 4, помещенной между клиновыми кулачками 3 и установленным в расточке цанги 2 диском 5. В фигурных пазах клиновых кулачков 3 расположены дополнительные кулачки 6, 45 размеры и форма губок которых соответствуют форме заготовки 7. Между торцами дополнительных кулачков 6 и пазов клиновых кулачков 3 помещена пружина 8. Клиновые кулачки 3 рабо- . чей поверхностью контактируют с эаго. 50 товкой 7 на участке ее максимального диаметра, а дополнительные кулачки 6 контактируют с заготовкой на участках, имеющих меньший диаметр. Цанга 2 с заготовкой 7 не соприкасается, Для предохранения цанги 2 от проворота относительно корпуса 1 е угловом направлении установлена шпонка 9, входящая в продольный паз на наружной конической поверхности цанги 2. Угол внутренней наклонной поверхности цанги 2 имеет величину, близкую к удво" енному углу самоторможения, Дополнительные кулачки 6 предохраняются от выпадания в радиальном направлении при отсутствии заготовки 7 разрезным кольцом 10. Цанга 2 соединена с приводом ее осевого перемещения для осуществления зажима заготовки 7 (не показан).

Устройство работает спедующим образом. .Перед началс м зажима, в состоянии

"Разжато", цанга. 2 раскрыта. После подачи заготовки 7 внутрь устройства клиновые кулачки 3 смещаются под действием пружины 4 (влево по чертежу, фиг. 1) на величину, определяемую фактическим отклонением диаметра заготовки 7 на участке максимального размера. В результате этого смещения выбирается радиальный .зазор между клиновыми кулачками 3 и заготовкой 7.

Одновременно с этим происходит осевое смещение дополнительных кулачков

6 (вправо по чертежу) под действием пружины 8 до полной выборки радиального зазора между ними и заготовкой 7 на участке с меньшим диаметром. После осевого смещения цанги 2 влево ,происходит надежный зажим заготовки 7.

Для разжима цангу 2 перемещают вправо, и она раскрывается. Радиальное усилие зажима заготовки 7 практически исчезает.. При удалении заготовки 7 из полости. устройства участок заготовки максимального диаметра упирается в рабочую поверхность дополнительных кулачков 6 и смещает их (вправо по чертежу). Появляется возможность извлечь заготовку 7. В дальнейшем процесс гювторяется.

Технико-экономическая эффективность предлагаемого устройства обусловлена повышением надежности закрепления заготовок переменного по длине профиля.
