Устройство для демонтажа развальцованных труб

Устройство для демонтажа развальцованных труб

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ДЕМОНТАЖА РАЗВАЛЬЦОВАННЫХ ТРУБ, содержащее разжимную цангу с лепестками, установленный внутри цанги сердечник, резцы и привод их осевого перемещения, а также элементы для фиксации устройства на трубе, отличающееся тем, что, с.целью упрощения конструкции и улучшения качества демонтажа при одновременном повышении производительности , цанга закреплена на корпусе привода, элёменть фиксации устройства на трубе выполнены в виде наружных буртов на торцах лепестков цанги, рвэ ЦЬ1 закреплены на св дечнике и расположены между лепестками цанги, а сердечник связан с приводом осевого перемещения . 2.Устройство по п. 1, отличающееся тем, что цанга а средней части вьшолнена конусной и снабжа на направляющим кольцом с пазами для прохода резцов. 3.Устройство по пп, 1 и 2, отличающееся тем, что резец вьшолнен в виде пластины с двумя параллельными рядами зубьев на одной из боковых сторон. 4.Устройство по пп. 1-3, отличающееся тем, что резец выпол (Л С нен в виде пластин с двумя парами параллельных рядов зубьев на боковых сторонах. 5.Устройство по пп. 1 и 2, о т личающееся ем, что резец вьшолнен в виде призматической пластины , закрепленной на сердечнике в naqy типа ласточкин хвост. л 00

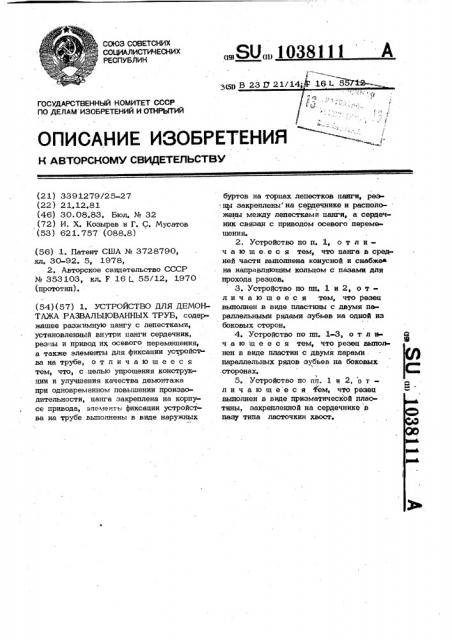

СОК)Э СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕ ГЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 1) 3391279/25-27 (22) 21.12.81 (46) 30.08.83. Бюл. № 32 (72) И. Х, Козырев и Г. С. Мусатов (53) 621. 757 (088.8) (56) 1. Патент США № 3728790, кп. 30-92. 5, 1978, 2. Авторское свидетельство СССР № 353103, кл. F 16 C„55/12, 1970 (прототип) . (54) (57) 1. УСТРОЙСТВО ДЛЯ ДЕМОНТАЖА РАЗВАЛЬЦОВАННЫХ ТРУБ, содержащее разжимную цангу с лепестками, установленный внутри цанги сердечник, резцы и привод их осевого перемещения, а также элементы для фиксации устройст ва на трубе, о т л и ч а ю щ е е с а тем, что, с .целью упрощения конструкции и улучшения качества демонтажа при одновременном повышении производительности, панга закреплена на корпусе привода, элементь, фиксации устройства на трубе выполнены в виде наружных буртов на торцах лепестков цанги, реэ. цы закреплены на сердечнике и расположены между лепестками цанги, а сердечник связан с приводом осевого перемещения.

2. Устройство по и. 1, о т л ич а ю щ е. е с я тем, что панга в средней части выполнена конусной и снабже на направляющим кольцом с пазами для прохода резцов.

3. Устройство по пп, 1 и 2, о тл и ч а ю щ е е с я тем, что резец выполнен в виде пластины с двумя параллельными рядами зубьев на одной иэ боковых сторон.

4. Устройство по пп. 1-3, о т л и ч а ю щ е е с я тем, что резец выполнен в виде пластин с двумя парами параллельных рядов зубьев на боковых сторонах.

5. Устройство цо пп. 1 и 2, о т— л и ч а ю щ е е с я тем, что резец выполнен в виде призматической плаотины, закрепленной на сердечнике в пазу типа ласточкин хвост.

103811

Изобретение относится к ремонтным работам, в частности к устройствам для демонтажа развальцованных труб в котлоагрегатных или теплообменных аппаратах. 5

Известно устройство для демонтажа развальцованных труб котлов, содержащее пневматический молоток и взаимодействующие с ним две удлиненные штанги, внешние поверхности которых образованы продольными клиновыми плоскими гра-нями и цилиндрическими поверхностями, .прилегающими по всей площади к части внутренней поверхности трубы, в которую они вставляются, при этом на

15 одной из штанг выполнен выступающий над цилиндрической поверхностью ограничитель, Ограничитель и цилиндрическая часть этой штанги, в свою очередь, имеют продольный направляющий паэ с Т-образным сечением, в котором расположен резец для получения двух продольных параллельно расположенных прорезей в трубе, а на второй штанге имеется выступ с отверстием, в которое вставляется палец рукоятки с кулачком для удаления второй штанги устройства иэ трубы после завершения операции подрезания за счет упора кулачка . во вкладыш из твердого материала, 30 вставленный между наружной поверхностью доски и купачком (1 j .

Недостатком указанного устройства является наличие большого количества деталей сложной конфигурации, что 35 обусловливает большой объем механичеоких работ по их изготовлению, а также операций по демонтажу развальцованных тр уб4

Известно также устройство для демон 40 тажа развальцованных труб, содержащее шпиндель с трехзаходной ленточной резьбой, на конец которого ввинчена раэжимная цанга с тремя резцами для получения продольных параллельных прорезей в трубе, выполненными как одно целое с цангой, опорную муфгу и гайку с рукоятками для перемещения цанги в трубе в осевом направлении, при этом внутри отверстия цанги ы шпинделя проходит сер-50 дечник, который с одной стороны заканчивается конусной головкой для разжима цанги, а с другой - резьбой, на которой навинчена разжимная гайка, зафиксированная стопорным винтом в голов- 55 ке шпинделя для предотвращения ее пв

Р ремещения в осевом направлении. Устройство снабжено также элементами, 1 з фиксирующими его положение в трубе, выполненными в виде пальцев (2) .

Однако это устройство также характеризуется сложностью конструкции.

Кроме того, возникающи е при демонтаже труб усилия в процессе резания пе редаются на фиксирующие пальцы, которые, опираясь о трубную доску, могут деформировать ее особенно при подаче резцов на глубину резания за один проход. При подаче резцов на глубину резания за несколько проходов увеличивается трудоемкость демонтажа труб.

Бель изобретения †. упрощение конст рукции устройства и улучшение качеств ва демонтажа труб при, одновременном повышении производительности.

Поставленная цель достигается тем, что в устройстве для демонтажа раэвальцованных труб, содержащем раэжимную цангу с лепестками, установленный внутри цанги сердечник, резцы и привод их осевого перемещения, а также фикси; рующие элементы для удержания устрой-

1 ства на трубе, цанга закреплена на корпусе привода, фиксирующие элементы выполнены в виде наружных буртов на торцах лепестков цанги, резцы закреплены на сердечнике и расположены мекцу лепестками цанги, а сердечник связан с приводом осевого перемещения.

Банга в средней части может. быть выполнена конусной и снабжена направляющим кольцом с пазами для прохода резцов.

Резец может быть выполнен в виде пластины с двумя параллельными рядами зубьев на одной из боковых сторон для получения двух продольных параллельных прорезей.

Резец может быть выполнен в виде пластины с двумя парами параллельных рядов зубьев на боковых сторонах для получения двух пар продольных параллельных прорезей, расположенных противоположно друг другу.

Кроме того, резец может быть выполнен в виде призматической пластины, ;закрепленной на сердечнике в пазу типа ласточкиного хвоста.

На фиг. 1 изображено устройство в исходном положении, общий вид; на фиг. 2 - то же, в рабочем положении; на фиг. 3 - сечение А-А на фиг. 1; на фиг. 4 - сечение Б-Б на фиг. 2; на фиг. 5 - To же, вариант исполнения для получения двух пар продольных параллельных прорезей в трубе, распо38111

5 !

20

30

45

50 . одновременном повышении производители . Ности.

3 10 ложенных противойоложно друг другу; на фиг. 6 — то же, вариант исполнения с резцами в виде призматических пластин, закрепленных. на сердечнике в пазах типа ласточкин хвост; на фиг.7— то же, вариант исполнения с резцами, выполненными за одно целое с сердечником»

Устройство содержит закрепленную на корпусе 1 разжимную цангу 2 с фиксирующими элементами 3, выполненными на торцах лепестков цаиги.с наружной стороны в виде буртов. Внутри цалги размещен цилиндрический сердечник 4 с закрепленными в нем резцами 5, расположенными между лепестками цанги. Сердечник 4 связан со штоком 6 привода 7 осевых перемещений. Средняя часть цанги 2 выполнена конусной, а со стороны большего диаметра внутри. ианги смонтировано направляющее коль цо 8 с пазами для прохода резцов, предотвращающее угловой разворот сердечника 4.

Резец 5 может быть выполнен в виде пластины 9 с двумя параллельными рядами 10 зубьев на одной из боковых сторон для получения двух продольныХ параллельных прорезей в трубе 11.

Резец 5 может быть также выпол.нен в виде пластины 9 с двумя парами. параллельных рядов 10 и 12 зубьев на боковых сторонах для получения двух нар продольных параллельных прорезей ° в трубе 11, расположеннык противопо- . ложно друг другу.

Резец 5 может быть выполнен в вйде призматических пластин 13, закреплен ных на сердечнике 4 в пазах типа ласточкиного хвоста, 40

Кроме того, резец 5 может быть выполнен за одно целое с сердечником 4 с рядами 14 зубьев по количеству прора. зей на цанге.

Устройство работает следующим образом.

В исходном положении, т.е. в сжатом состоянии, упругий конец цанги 2 вставляют в отверстие остатка демонтируемой трубы 11, нап имер трубной доски теп лообменника. Затем включают привод 7, например силовой цилиндр двухстороннего действия. Движение поршня Ъривода 7 через шток 6 передается цилиндрическому сердечнику 4, в котором закреплены резцы 5. Средняя часть и свободный конец сердечника 4 с диаметром, меньшим внуч реннего диаметра трубы ll на две толщины стенки цанги 2, входят.в свободный конец цанги, при этом ее лепестки, раздвигаясь, плотно прилегают к внуч ренией стенке трубы. При дальнейшем продвижении сердечника 4 в момент соприкосновения резцов 5 с трубой под действием сил резания вся цанга 2 с корпусом l привода подается противоположно до упора фиксирующих элементов 3 в торец трубы 11 и все устройся во фиксируется в трубе, а резцы 5 прорезают параллельные прорези в трубе 11.

При обратном движении шток 6 привода сердечника 4 с резцами 5 возвращаются в исходное положение, освобождая при этом упругую часть. цанги 2 от фиксации в трубе 11, и все устройство свободно выходит из трубы.

Ослабленный. продольный участок стенки трубы между прорезями может быть отогнут внутрь. В результате образуеч ся удлиненная mernü, что позволяет посредством соответственно приложен» ных поперечных сил сжать проходящий через доску участок трубы и легко . извлечь его из отверртия в доске.

Направляющее кольцо 8 с пазами предохраняет сердечник 4. с резцами 5 от случайного разворота вокруг оси.

Выполнение цанги в средней части конусной увеличивает ее упругость..

В случае выборочного удаления труб иэ теплообменника известными внутренними труборезами» обрезают участок бракованной трубы между трубными досками, а участки труб в трубной доске освобождают из отверстий предлагаемым устройством.

Использование изобретения обеспечивает упрощение конструкции устройства и улучшает качество демонтажа труб при

10381 1 1

1038111

4-A а й7

73

Риг. 7

Составитель Е. Маныкина

Редактор А, Огар Техред М.Надь Корректор О. Тигор

Заказ 6105/14 Тираж 1 1 06 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открьггий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Е-Е

Г дариаит

5-Е

/Р бариант

/r

5-Е

2g дариаип
