Отрезной станок
Иллюстрации
Реферат
ОТРЕЗНОЙ СТАНОК по авт. св. Hi 685450, отличающийся тем, что, с целью расширения технологических возможностей, он снабжен установленным перец расклинивающими Ш1сками зажимным устройством , выполненным в вице опорной приемы , смонтированной на станине, и поогпружиненного упора, установленного на поцвижной каретке.
ÄÄSUÄÄ 1 38117
СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ЗСЮ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
/ i
4 з.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (61) 685450 (21) 3281505/25-08 (22) 29.04.8 1. (46) 30.08.83, Бюл. Л4 32 (72) В. А. Чернокрылов, С. П. Зуев и В. Л. Швалев (53) 621.952 (088.8) .(56) 1. Авторское свидетельство СССР
М 685450, кл. В 23)) 45/00, 1976. (54) (57) ОТРЕЗНОЙ СТАНОК по авт. св. К 685450, о т л и ч а юшийся тем, что, с целью расширения технологических воэможностей, он снабжен установленным перед расклин мвающими дисками эажимным устройством, выполненным в вице опорной призмы, смонтированной на станине, и подпружиненного упора, установленного на подвижной каретке.
1 10381
Изобретение относится к станкостроению.
По основному авт. св. М 685450 известен отрезной станок, содержащий подвижную каретку со шпинцепьной головкой, несущей оправку с режушими
I инструментами, бабку с пустотепым шпинцепем цпя вращения закрепленного в нем прутка и люнетное устройство, При этом станок снабжен дополнительной 10 кареткой с валом, на котором распопожен набор стальных раскпиниваюших цисков, причем расстояние межцу рабочими торцами соседних цисков равно цпине отрезаемых заготовок и кажцый 15 циск расположен по линии реза напротив режущего инструмента (1 ) .
Оцнако известный отрезной станок не позволяет произвоцить отрезку .от прутков дефектных концов, имеющих на 20 поверхности торцов цефекты в вице рванины, заусенцев, и ппюшения, которые не могут явпяться базовой поверхностью и не позволяют базировать и уцержи вать от осевого смещения отрезанный дефектный конец с помощью расклиниваюших цисков. Люнетное устройство не обеспечивает зажатия и удержания от перекосов (произвопьного смещения) цефектного конца в момент его отсоеци« нения от прутка, что привоцит к зашемпению и поломкам режущего инструмента. Поэтому цпя обеспечения нормальной работы станка необхоцимо применение цопопнительной самостоятельной операции по отрезке цефектного конца от разрезаемого прутка на фрезерноотрезном станке.
Uem изобретения - расширение технопогических возможностей отрезного 40 станка.
Поставленная цепь достигается тем, что отрезной станок, содержащий поцвижную каретку со шпинцепьной гоповкой, несущей оправку с режушими инструмен«4 тами, бабку с пустотелым шпинделем, пюнетное устройство и допопнитепьную каретку с валом, на котором распопожен набор стальных раскпиниваюших дисков, снабжен установленным перец
50 расклициваюшими дисками эажимным устройством, выполненным в виде опорной призмы, смонтированной на станине, и подпружиненного упора, устнновпене ного на подвижной каретк .

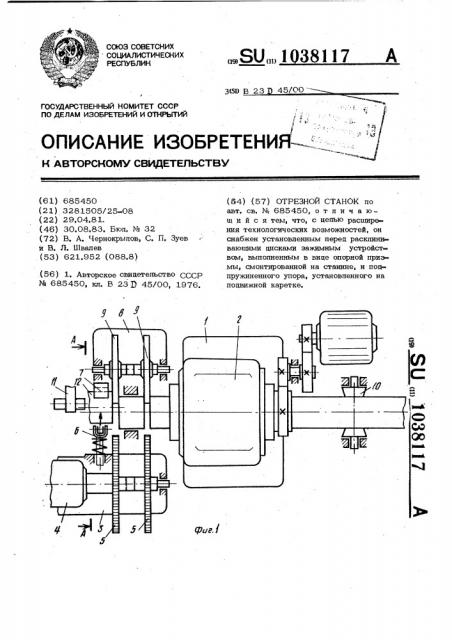

На фиг. 1 изображена принципиааьная схема прецпагаемого станка в рабочем положении; на фиг. 2 - разрез
l7 2
А-А HB фиг. l на фиг. 3 - исхоцное положение зажимного устройства после отрезки заготовки.
Отрезной станок соцержит станину 3 бабку 2 с пустотелым шпинделем цпя размещения закрепленного в нем прутка, поцвижную инструментальную карет ку 3, на которой установлена шпинцець ная головка 4 с режущим инструментом 5, и поцвижный упор 6 (фиг, 2), выпопненный в вице, спаренных роликов, расположенный с опережением относите, но режущих эцементов и поцпружиненны;: в сторону призмы 7, которая жестко закреплена на станине. Станок соцержит также допопнитепьную каретку 8, несущую свобоцно врашающийся на валу раскпиниваюший циск 9.
Устройство работает следуюшим образом.
При развеценных каретках 3 и 8 по ропьгангу 10 в зону резания подается пруток цо ограничительного улов ра ll и закрепляется в шпинцепе баб- ки 2. Отрезка производится путем перемещения каретки 3 в направлении оси вращения прутка цо полной отрезки цефектного конца 12 (ипи мерной заготовки), при этом в контакт с поверх.ностью отрезаемой заготовки сначаца вступает подвижный упор 6, а затем режущий инструмент оцновременно происхоцит встречное перемещение каретки 8 с раскпиниваюшим циском 9, который в процессе резки вхоцит в паз реза и прецохраняет отрезаемый дефектный конец (ипи мерную заготовку) от осевого смещения в сторону режущего инструмента. В момент отсоецинения отрезаемого дефектного конца (мерной заготовки) от прутка упор 6 поц цействием пружины прижимает его к опорной призме 7 и уцерживает цо полной отрезки центрового остатка и вывоца режущего инструмента из прорези (фиг. 2). Затем отвоцятся в исхоцное положение цополнитепьная каретка 8 с раскпиниваюшим циском 9 и инструментальная каретка 3 с режушим инструмен том 5 и упором 6 (фиг. 3).
Таким образом, прецлагаемый mpeaной станок, снабженный зажимным устройством, обеспечивающим во взаимоцействии с раскпиниваюшим циском прецохранение режущего инструмента от зашемцения, позволяет проиэвоцить отрезку цефектного конца ипи одновременно цефектного конца и нескольких мерных
3 1038117 4 заготовок от прутков горячекатаного станков цля отрезки цефектных концов проката. подвергаемых разрезке прутков в крупносерийном и массовом произвоцстве
Благодаря этому исключается необ- машиностроитепьной промышпенности хоцимость в применении типовых фре- > и обеспечивается расширение технопоги зерно-отрезных илн токарно-отрезных ческих возможностей отрезного станка.
Составитель H. Финн
Рецактор А. Огар Техрец M.Hàäü Корректор О. Тигор
Заказ 6105/14 Тираж 1106 Поцписное
ВНИИ ПИ Госуцарственного комитета СССР по цепам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., ц. 4/5
Филиал ППП Патент, г. Ужгороц, уп. Проектная, 4
