Реферат



ТЕРМОПЕЧАТАНЩЕЕ УСТРОЙСТВО, содержащее смонтированные в корпусе термопечатающую головку, связанную . с якорем электромагнита прижимную планку, тянущие и бумагоопорный валики , установленное на оси последнего храповое колесо и собачку, отличающееся тем, что, с целью упрощения конструкции, прижимная планка смонтирована в корпусе шарнирно и выполнена с выступом, расположенным под бумагоопорным валиком, при этом собачка, шарнирно укреплена на выступе планки. 1 (Л со 00 ю Oi ФuгJ

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) З(51) 1 с

Ъ. с, ОПИСАНИЕ ИЗОБРЕТЕНИЯ /

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР .

l1O ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3431895/28-12 (22) 27. 04. 82 (46) 30. 08. 83. Вюл. Р 32 (72) Г. К. Ковалев, Г.A. Корсунский,, Н . A. Осин и В. Л. Саган (53) 681. 6 (088. 8 ) (56) .1. Авторское свидетельство СССР

Р 684308, кл. В 41 ) 3/22, 1977,. (54)(57) ТЕРИОПЕЧАТАЮЩЕЕ УСТРОЙСТВО, содержащее смонтированные в корпусе термопечатающую головку, связанную с якорем электромагнита прижимную планку, тянущие и бумагоопорный валики, установленное на оси последнего храповое колесо и собачку, о т— л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, прижимная планка смонтирована в корпусе шарнирно и.выполнена с выступом, расположенным под бумагоопорным валиком, при этом собачка, шарнирно укреплена на выступе планки.

1038261

Изобретение относится к печатающим устройствам и может быть использовано в малдгабаритных устройствах вывода информации из электронных информационных систем.

Известно термическое устройство, 5 содержащее смонтированные в корпусе термопечатающую головку, связанную с якорем электромагнита прижимную планку, тянущие и бумагоопорный валики, установленное на оси последнего храповое колесо и собачку 1 1).

Недостатком известного устройства является наличие раздельных приводов для прижимной планки и бумагопроводящей системы.

Цель изобретения — упрощение конструкции.

Поставленная цель достигается тем, что в термопечатающем устройстве, содержащем смонтированные .в корпусе термопечатающую головку, 20 связанную с якорем электромагнита прижимную планку, тянущие и бумаго.опорный валики, установленное на оси последнего храповое колесо и собач ку, прижимная планка смонтирована 25 в корпусе шарнирно и выполнена с выступом, расположенным под бумагоопорным валиком, при этом собачка шарнирно укреплена на выступе планки.

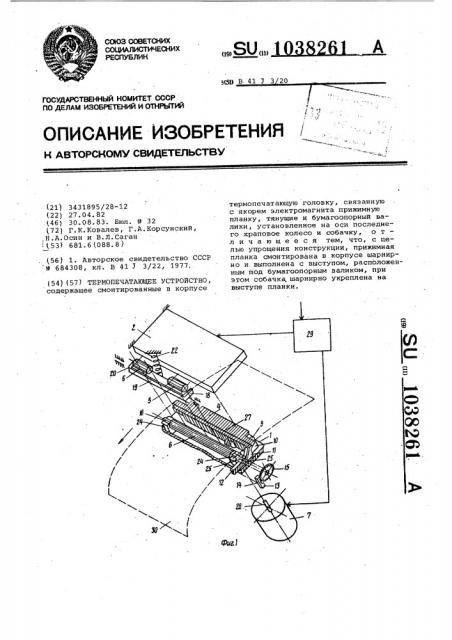

На фиг. 1 изображено предлагаемое 30 устройство (для наглядности детали удалены друг от друга.), вид в перспективе; на фиг. 2 - то же, в исходном положении, вид сбоку; на фиг. то же, в первой фазе работы элек-35 тромагнита; на фиг. 4 — то же, во второй фазе работы электромагнита.

Термопечатающее устройство содержит полиамидный корпус 1, неподвижно расположенную в нем термопечатающую головку 2 с одним рядом последовательно расположенных в нем терморезистивных элементов и размещенный между несущими стенками 3 корпуса 1 механизм перемещения носителя информации и одновременно соз- 45 дания транспортного зазора между носителем информации и термопечатающей головкой. Этот механизм включает полиамидную прижимную планку 4, полиамидные направляющие валики 5, 50 обрезиненный бумагоопорный валик 6 и привод в виде электромагнита 7 с якорем 8. Планка 4 с помощью осей 9 поворотно установлена в стойках 10 корпуса 1 и имеет выступ 11. На нижней полке 12 этого выступа 11 на оси 13 установлена собачки 14, взаимодействующая с храповым колесом 15, закрепленным на цапфе 16 бумагоопорного валика 6. Средняя часть корпуса собачки соединена пружиной 17 с высту-60 пом 11. Направляющие валики 5 смонтированы на оси 18, закрепленной в рамке

19, установленной на оси 20 в крышке 21 корпуса 1. Между осью 19 и крышкой 21 установлена пружина 22

65 сжатия, постоянно поднимающая направ ляющие валики 5 к бумагоопорному валику 6. Бумагоопорный валик 6 своими цапфами 16 установлен в упругих губ= ках 23, выполненных на предусмотренных в несущих стенках 3 стойках 24.

Выступ 11 изогнут таким образом, что его выемка 25 расположена так, чтобы не касаться цапфы 16 бумагоопорного валика 6, якорь 8 электромагнита 7 связан с выступом 11 прижимной планки 4 посредством тяги 26.

В нижней части планки 4 предусмотрен паз, в который для обеспечения поджатия носителя информации по всей линии терморезистивных элементов термопечатающей головки 2, запрессована эластичная прокладка 2?, например из кожи, замши или резины. Между нижней полкой 12 выступа 11 и корпусом 1 установлена пружина 28 сжатия. К термопечатающей головке 2 и к электромагниту 7 подсоединен электронный блок 29 управления. Носитель 30 информации, представляющий собой ленту из термочувствительной бумаги, пропущен между неподвижной термопечатающей головкой 2 и эластичной прокладкой 27 и заправлен между бумагоопорным валиком 6 и направ-. ляющими валиками 5. Носитель 30 информации обращен теплоЧувствительным покрытием к записывающей поверхности термопечатающей головки 2. устройство работает следующим образом.

В исходном состоянии носитель 30 информации прижат к термопечатающей головке 2 с помощью планки 4 с эластичной прокладкой 27 и пружины 28, а к бумагоопорному валику — с помощью подпружиненных направляющих валиков 5. При этом зуб собачки 14 находится в крайнем верхнем положении, возвышаясь над ближайшим зубом храпового колеса 15 на расстоянии 64 .

Цикл работы термопечатающего устройства начинается с печати. При поступлении в блок управления информации, подлежащей регистрации, с блока. 29 управления на термопечатующую головку 2 поступают импульсы тока, под действием которых происходит нагрев соответствующей последовательности, терморезистивных элементов .и регистрация на носителе информации точек первой линии строки.

По окончании регистрации первой линии строки с блока 29 управления на электромагнит 7 подается импульс запуска. Якорь 8 электромагнита втягивается внутрь и через тягу 26 тянет за собой нижнюю полку 12 выступа, сжимая пружину 28 и поворачивая приводную планку 4 на оси 9.

Во время первой фазы работы электромагнита, которую условно. можно назвать первой фазой перемещения. якоря 8 при его втягивании в элект1038261 паре 5-6 за счет трения больше, чем момент, создаваемый трением зуба собачки 14 о зуб.храпового колеса 15, что достигается установкой пружины

17 с .допустимо малым усилием, необходимым для работы собачки . Благодаря этому удается избавиться от второй собачки и снизить шум, создаваемый храповым механизмом.

Печать остальных линий первой

10 строки производится аналогичным образом., Каждый цикл повторяется с задержкой по времени, необходимой для печати каждой линии.

Одна полная строка формируется эа десять шагов носителя информации при печати знаков с матрицей 5х7, включая семь шагов для печати строки и три шага для образования интервала.

Печать остальных строк производит20 ся аналогично печати первой строки.

Термопечатающая головка с одним рядом последовательно расположенных терморезистивных элементов и малый шаг перемещения носителя информации, 25 например 0,4 мм, позволяют синтезировать на нем любую графическую информацию. ромагнит 7, благодаря предусмотренному расстоянию б между зубом собачки 14 и ближайшим зубом храпового колеса 15 собачка 14 может опускаться вместе с нижней полкой 12 выступа 11 на это расстояние, не поворачивая еще храповое колесо 15, а вместе с ним и бумагоопорный валик б. Таким образом, во время этОй фазы перемещения якоря 8 планка 4 с прокладкой 27 отводится тягой 26 от неподвижной термопечатающей головки

2 на расстояние б, освобождая носитель 30 информации, но перемещение носителя информации храповым механизмом еще не производится.

Во время второй фазы работы электромагнита, которую условно можно назвать второй фазой перемещения якоря 8 при его втягивании в электромагнит 7, зуб собачки 14 входит в зацепление с ближайшим зубом храпового колеса 15, и, опускаясь вместе с собачкой еще на некоторое расстояние, производит поворот храпо- . вого колеса 15, а вместе с ним бумагоопорного валика 6. При этом благодаря тому, что носитель 30 информации постоянно поджат к бумагоопорному валику б направляющими валиками 5 под действием их пружин

22, носитель 30 информации протягивается через них на один шаг. Четкость шага перемещения носителя 30 информации обеспечивается постоянным ее поджатием к бумагоопорному валику б, постоянством поворота храпового колеса 15 собачкой 14 на один и тот же угол С и исключением проскальзывания носителя 30 информации в фрикционнОй паре 5-б благодаря устранению значительного трения между термопечатающей головкой 6, носителем

30 информации и планкой 4.

При снятии импульса запуска пружина 28 возвращает механизм в исходное состояние. При этом собачка 14 ставится в первоначальное положение, а носитель 30 информации поджимается планкой 5 к рабочей поверхности термопечатающей головки 2, т.е. в положение для печати. Возврат собачки

14 в исходное положение не влечет за собой проворота храпового колеса

15 вследствие того, что тормозящий момент, возникающий в фрикционной. В предлагаемом устройстве переме30 щение носителя информации, отвод планки от термопечатающей головки, т.е. создание транспортного зазора и сам процесс печати, производится более простым путем без использова35 ния сложных по кинематике передач и систем рычагов. Это требует при использовании одного электромагнита более простых средств, чем отвод самой термопечатающей головки.

Таким образом, удается значительно упростить конструкцию термопечатающещего устройства, сохранив четкость шага перемещения носителя информации. Это позволяет уменьшить материалоемкосгь и сделать термопечатающее устройство более компактным, что обеспечивает возможность его встраивания в малогабаритные электронные измерительные системы в качестве . устройства вывода. Одновременно бла50 .годаря малому количеству деталей уменьшается количество операций сборки и повышается надежность устройства.
