Реферат



1. ЛИСТОУКЛАдаВАТЕЛЬ ПО |авт. св. № 361952, отли-чающ и и с я тем, что, с целью сокрашения габаритов, рычаги.снабжены продольными направляющими и установленными на них приводными толкателями . 2. Листоукладыватель по п. 1, отличающийся тем, что привод каждого толкателя выполнен в виде установленных на концах соответствующего рычага блоков, упора и гибкого элемента, охватывающего блоки и связанного концами с упором.

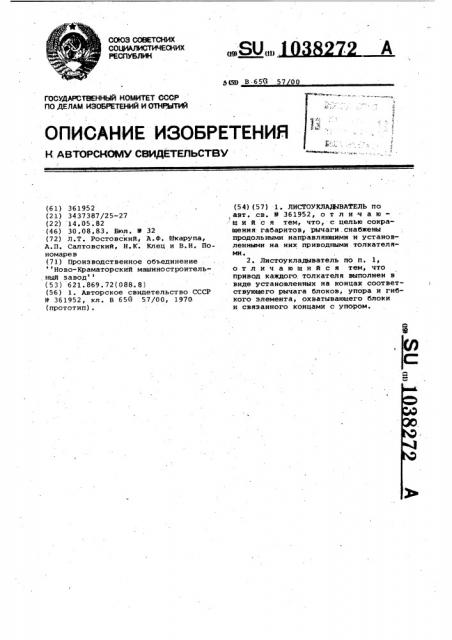

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

<»BU«» (Я) В 656 57 00

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 361952 (21) 3437387/25-27 (22) 14.05.82 (46) 30.08.83. Бил. В 32 (72) Л.Т. Ростовский,, A.Ô. Шкарупа, A.Ï. Салтовскнй, Н.К. Клец и В.И. Пономарев (71) Производственное объединение Ново-Краматорский машиностроитель,ный завод (53) 621 869 ° 72(088 ° 8) (56) 1. Авторское свидетельство СССР

М 361952, кл. В 656 57/00, 1970 (прототип). (54) (57) 1. ЛИСТОУКЛАДЯВАТЕЛЬ по ,авт..св. Р 361952, о т л и ч а юшийся тем, что, с целью сокращения габаритов, рычаги. снабжены продольными направляющими и установленными на них приводными толкателями °

2. Листоукладыватель по п. 1, отличающийся тем, что привод каждого толкателя выполнен в виде установленных на концах соответствующего рычага блоков, упора и гибкого элемента, охватывающего блоки и связанного концами с упором.

1038272

Изобретение относится к вспомогательному оборудованию листопрокатных, и заготовительных цехов машинострои.тельных предприятий.

По основному авт. св. ЧФ 361952 известен листоукладыватель, содержаIgHA установленные шарнирно на перемещающихся по дорожке поперек роль.ганга тележках рычаги с несущими катками и опорными роликами, карманы с вертикальными стойками, механизмы наклона рычагов и передвижения тележек. В известном лиатоукладывателе рычаги содержат вертикальные тяги с роликами, взаимодействующие с горизонтальными направляющими линейками параллелограммных механизмов одностороннего действия, а опорные ролики рычагов установлены эксцентрично.оси крайних несущих катков 1,13 .

Недостатком известного устройства 20 является то, что с ростом ширины прокатываемого листа, растут габариты устройства и его металлоемкость. Для нормальной работы листоукладывателя путь перемещения конечной точки ры- 25 чагов, несущих лист, должен всегда быть не менее двух ширин прокатываемого листа, чем обуславливается и длина пути горизонтальных направляющих, по которым перемещается тележка,>0 несущая рычаги, Цель изобретения — сокращение габаритон листоукладывателя.

Укаэанная цель достигается тем,,что в листоукладывателе рычаги снабжены продольными направляющими и установленными на них приводными толкателями.

Привод каждого толкателя может быть выполнен в виде установленных на концах соответствующего рычага 40 блоков, упора и гибкого элемента, ох ватывающего блоки и связанного концами с упором.

На фиг. 1. изображен листоукладыватель, общий вид; на фиг. 2 - то же,д5 в положении укладки листа в карман.

Листоукладыватель содрежит рычаги

1 с несущими катками 2, опорные ролики 3, тележки 4 с рейками 5, трансмиссионный вал 6-с реечными шестернями 75 и приводом. Для набора пакета листов служит карман 8. Механизм наклона рычагов 1 содержит тяги 9 с роликами

10, линейки 11, коромысла 12 и 13, связанные звеном 14, трансмиссионный вал 15 и его привод.

Рычаги 1 расположены между роликами рольганга 14 и установлены шарнирно на тележке 4.

Противоположные концы рычагов 1 шарнирно связаны с тягами 9, разме- 6О щенными с зазором между направляющими роликами и 17 и 18 вмонтированными в корпусах тележек 4.. Последние установлены на гориэойтальные направляющие 19. 65

На рычагах 1 с несущими катками 2 установлены продольные направляющие

20 с толкателями 21. Толкатели 21 установлены с возможностью перемещения по продольным направляющим 20 посредством гибкого элемента-троса

22, который выполнен в виде петли, образованной блоками 23 и 24, установленными на концах рычагов 1.

Верхняя ветвь петли троса 22 за креплена к толкателю 21, а нижняя ,ветвь — к упору 25 горизонтальной направляющей 19 .

Устройство работает следующим образом.

В исходном положении рычаги 1 наклонены под действием собственного веса и находятся под листом 26, лежащим на рольганге 16. Включают привод трансмиссионного вала 15 для опускания линеек 11, которые, воздействуя на ролики 10, перемещают тяги

9, поворачивающие рычаги 1 в горизонтальное положение. Одновременно с этим рычаги 1 своими несущими катками 2 приподнимают лист 26 над рольгангом 16. Включением привода трансмиссионного вала приводятся во вращение реечные шестерни 7, которые . перемещают рейки 5 вместе с тележками 4, причем при перемещении тележки

4 перемещаются рычаги 1 с листом 26.

Одновременно с тележкой. 4 будет перемещаться толкатель 21, так как верхняя петля. троса 22 закреплена к толкателью 21, а нижняя — к неподвижному упору 25 горизонтальной направляющей.

Привод трансмиссионного вала 6 выключается тогда, когда лист 26 касается своей передней кромкой вертикальной стойки кармана 8. При помощи привода трансмиссионного вала

15 осуществляется подъем линеек 11, вследствие чего под действием веса листа 26 и собственного веса рычагов, последние наклоняются вместе с листом и своими опорными роликами 3 касают- ся дна карманов, в которые производится укладка листа. Одновременно с этим передняя кромка листа 26 опускается, скользя по вертикальной стойке карманов 8, и при возвращении тележек 4.с наклонными рычагами лист .26 сползает в карман; а .тележка с рычагами возвращается в исходное положение, при этом толкатели 21 занимают исходное положение эа счет перемещения петель троса. В наклонном положении рычаги 1 вновь оказываются под очередным листом, находящимся на рольганге. Этому способствует то, что после выхода опорного ролика

3 рычага 1 из контакта с дном кармана 8 ролик 10 тяги 9 опирается на линейку 11. При укладывании в карманы 8 очередного листа 26 опорные ро1038272

9 У

Фи8 2

Составитель .В. Шебалкин

Техред Т.Маточка Корректор A. Ильин

Редактор Н, Ковалева

Тираж 949 Подписное

ВИИИПИ Государственного комитета СССР по делаМ изобретений и открытий

113035, Москва,,Ж-35, Раушская наб., д. 4/5

Заказ 6128/22 филиал ППП Патент, г. Ужгород, ул, Проектная, 4 лики 3 опираются на лист 26, который уже находится в кармане 8. Угол наклона рычагов 1 в процессе укладки уменьшается по мере увеличения высоты. пакета, однако высота падения задней кромки листа будет постоянной.

Таким образом, исходя из вышеописанного,.тележка 4 с листом 26 перемещается на расстояние, равное.4,,а тол-. катели 21 перемещаются по продольным направляющим 20 на расстояние, рав.ное Ь< тогда лист 26 переместится на расстояние, равное Ь + Ьg.

По сравнению с базовым объектом, в качестве которого принят прототип, использование изобретения позволяет сократить габариты листоукладывателя. !
