Реферат



ПРОСТРАНСТВЕННЫЙ БЛОК ПОКРЫТИЯ, включающий две вертикальные продольные фермы, опертые на них поперечные фермы треугольного очертания, на верхние узлы которых оперты прогоны, размещенные параллельно продольным фермам и в одном уровне с их верхними поясами , отличающийся тем, что, с целью уменьшения материалоемкости и трудоемкости монтажа, .один узел поперечной фермы оперт на верхний узел одной из продольных ферм, а другой - на нижний узел соседней продольной фермы, а узлы смежной поперечной фермы оперты наоборот. (Л ее 00 41 оо О5

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1038436

3 5Р E 04 В 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Ilo делАм изОБРетений и ОткРытий (21) 3431368/29-33 (22) 26.02.82 (46) 30.08.83. Бюл. № 32 (72) P.È. Хисамов и Н.Х. Насыбуллина (71) Казанский инженерно-строительный институт (53) 69.024.4 (088.8) (56) 1. Авторское свидетельство СССР № 5?1559, кл. Е 04 В 7/00, 1976.

2. Авторское свидетельство СССР № 791854, кл. Е 04 В 7/00, 1979.

54) (57) ИРОСТРАНСТВЕННЫЛ БЛОК

ОКРЫТИЯ, включающий две вертикальные продольные фермы, опертые на них поперечные фермы треугольного очертания, на верхние узлы которых оперты прогоны, размещенные параллельно продольным фермам и в одном уровне с их верхними поясами, отличающийся тем, что, с целью уменьшения материалоемкости и трудоемкости монтажа, .один узел поперечной фермы оперт на верхний узел одной из продольных ферм, а другой — на нижний узел соседней продольной фермы, а узлы смежной поперечной фермы оперты наоборот.

1038436

Соста в и тель E. Ма цели иски й

Редактор Л. Филь Техред И. Верес Корректор А. Дзятко

Заказ 6160/30 Тираж 724 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретени" и озкрытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к строительству и может быть использовано в покрытиях гражданских и промышленных зданий.

Известен пространственный блок покрытия, включающий вертикальные продольные фермы, опертые на них поперечные фермы треугольного очертания, к узлам которых прикреплены прогоны и профилированный настил (1).

Недостатком данного блока является то, что устойчивость продольных ферм обеспечивается лишь профнастилом и при отсутствии его (например, в момент сборки) устойчивость продольных ферм не обеспечивается.

Наиболее близким к предлагаемому является пространственный блок покрытия, включающий две вертикальные продольные фермы, опертые на них поперечные фермы треугольного очертания, на верхние узлы которых оперты прогоны, размещенные параллельно продольным фермам и в oaíîì уровне с их верхними поясами (2).

В таком блоке поперечные фермы попеременно оперты на верхние и нижние узлы продольных ферм, а вершины смежных поперечных ферм соединены затяжками, что требует повышенного расхода металла на затяжки, усложняет конструктивное решение и, соответственно, ведет к повышению трудоемкости монтажа блока.

Цель изобретения — уменьшение материалоемкости и трудоемкости монтажа.

Указанная цель достигается тем, что в пространственном блоке покрытия, включающем две вертикальные продольные фермы, опертые на них поперечные фермы треугольного очертания, на верхние узлы которых оперты прогоны, размещенные параллельно продольным фермам и в одном уровне с их верхними поясами, один узел поперечной фермы оперт на верхний узел одной из продольных ферм, а другой — на нижний узел соседней продольной фермы, а узлы смежной поперечной фермы оперты наоборот.

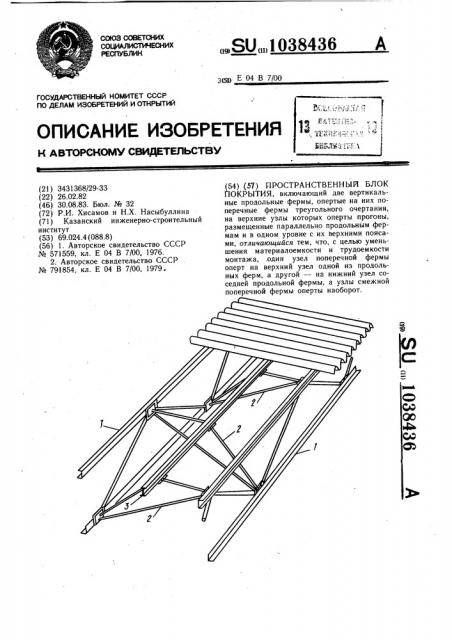

На чертеже изображен пространственный блок покрытия.

Пространственный блок покрытия состоит из продольных ферм 1 и поперечных

10 ферм 2 треугольного очертания, на которые оперт прогон 3, при этом один узел поперечной фермы 2 оперт на верхний узел одной продольной фермы 1, а другой — на нижний узел второй продольной фермы 1, а смежные поперечные фермы 2 оперты наобо1з рот.

Конструктивное решение сопряжения продольных и поперечных ферм выполнено на фланцах. Фланцы поперечных ферм 2 крепятся на болтах к фасонкам верхних и ниж20 них узлов продольных ферм 1.

Блок работает следующим образом.

Прогоны 3 собирают нагрузки на поперечные фермы 2, которые в свою очередь передают эту нагрузку на верхние и нижние узлы ферм l.

Технический эффект обеспечения устойчивости ферм в пространстве сохраняется благодаря раскреплению всех узлов продольных ферм в пространстве.

Изобретение позволяет исключить из состава блока затяжки, соединяющие вершины поперечных ферм; таким образом, экономический эффект и уменьшение трудоемкости монтажа достигается путем сокрашения монтажных единиц.

Применение изобретения особенно эффективно в блоках покрытий, монтируемых конвейерно-блочным методом.
