Инвентарный вкладыш для выдерживания толщины швов при монтаже панелей облицовок

Инвентарный вкладыш для выдерживания толщины швов при монтаже панелей облицовок

Иллюстрации

Показать все

Реферат



ИНВЕНТАРНЫЙ ВКЛАДЫШ ДЛЯ ВЫДЕРЖИВАНИЯ ТОЛЩИНЫ ШВОВ ПРИ МОНТАЖЕ ПАНЕЛЕЙ ОБЛИ ЦОВОК, содержащий коробчатый угольник с установленным в нем подвижным опорным органом и приспособлением для его перемещения , отличающийся тем, что, с целью ускорения монтажа и уменьщения трудозатрат , приспособление для перемещения опорного органа снабжено щтоком с ущирением щарнирно соединенным в верхней части с опорным органом и выполненным с пружиной , расположенной между ущирением щтока и поперечной планкой, закрепленной в угольнике, а торцовая часть щтока взаимодействует с опорой поворотного рычага, установленной с возможностью поворота в вертикальной плоскости. /J f (О со 00 4 сл со /

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М А ВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2.1) 3378457/29-15 (22) 29.12.81 (46) 30.08.83. Бюл. № 32 (72) К. Л. Овчинский, Ю. M. Зиненберг и А. П. Кимаев (53) 69.059.324 (088.8) (56) 1. Авторско свидетельство СССР № 154383, кл. Е 04 G 21/26, 1962.

2. Авторское свидетельство СССР № 486122, кл. Е 04 G 21/26, 1973. (54) (5?) ИНВЕНТАРНЫЙ ВКЛАДЫШ

ДЛЯ ВЫДЕРГИВАНИЯ ТОЛЩИНЫ

ШВОВ ПРИ МОНТАЖЕ ПАНЕЛЕЙ ОБЛИ

ЦОВОК, содержащий коробчатый угольник

„„SU„„1038453 А 3(5g Е 04 G 25/02; E 04 G 21/26 с установленным в нем подвижным опорным органом и приспособлением для его перемещения, отличающийся тем, что, с целью ускорения монтажа и уменьшения трудозатрат, приспособление для перемещения опорного органа снабжено штоком с уширением шарнирно соединенным в верхней части с опорным органом и выполненным с пружиной, расположенной между уширением штока и поперечной планкой, закрепленной в . угольнике, а торцовая часть штока взаимодействует с опорой поворотного рычага, установленной с возможностью поворота в вертикальной плоскости.

1038453

Изобретение относится к водохозяйственному строительству и может быть использовано преимущественно при монтаже облицовок каналов сборными железобетонными панелями.

Известен инвентарный вкладыш для выдерживания толщины швов при монтаже деталей, содержащий коробчатый угольник с укрепленным в нем подвижным опорным органом и приспособлением для его перемещения (18).

Известен также инвентарный вкладыш для выдерживания толщины швов при монтаже панелей облицовок, содержащий коробчатый угольник с установленным в нем подвижным опорным органом и приспособлением для его перемещения (2).

Приспособление для перемещения опорного органа выполнено в известных устройствах в виде винта, а опорный орган — в виде клина.

Недостатком известных устройств является большая затрата времени на перемещение опорного клина и тем самым на весь процесс установки и перестановки вкладыша. Кроме того, этот процесс трудоемок.

Цель изобретения — ускорение монтажа и уменьшение трудозатрат.

Поставленная цель достигается тем, что приспособление для перемещения опорного органа снабжено штоком с уширением, шарнирно соединенным в верхней части с опорным органом и выполненным с пружиной, расположенной между уширением штока и поперечной планкой, закрепленной в угольнике, а торцовая часть штока взаимодействует с опорой поворотного рычага, установленной с возможностью поворота в вертикальной плоскости.

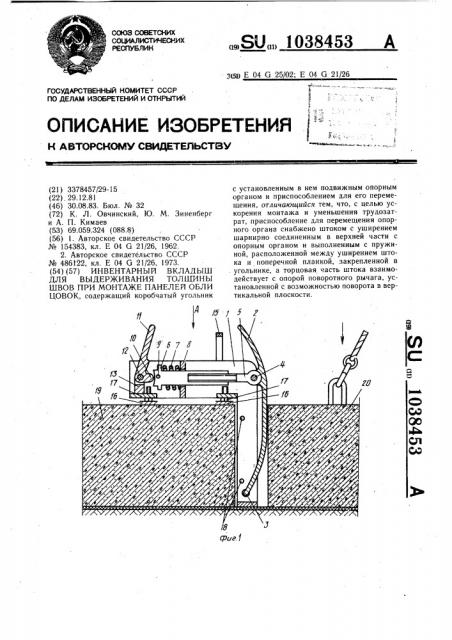

На фиг. 1 изображен предлагаемый вкладыш, установленный в шве между панелями, продольный разрез; на фиг. 2 — вид А на фий. 1.

Инвентарный вкладыш содержит коробчатый угольник 1 с опорным подвижным органом в виде пластины 2, закрепленной снизу на полуосях 3. Верхняя часть опорной пластины 2 соединена с помощью оси 4 с раздвижным штоком 5, имеющим уширение 6 для опирания пружины 7, другой конец которой оперт в поперечную планку 8.

Для изменения длины раздвижного штока 5 на уширении 6 имеются отверстия 9 для съемного воротка. Торец штока 5 оперт в конический упор 10 поворотного рычага 11, установленного на оси 12 и имеющего ограничитель 13 поворота.

Для определения ширины шва в стволе узкой части раздвижного штока 5 установлена шкала 14. Для перестановки вкладыш

50 снабжен рукояткой 15, а для регулирования по высоте — подпятниками 16 с контргайками 17. На коробчатом угольнике 1 имеются также отверстия 18 для съемных накладок, устанавливаемых при наклонных сечениях кромок монтируемых панелей облицовок 19 и 20.

Устройство работает следующим образом.

С помощью воротка, устанавливаемого в отверстие 9 на уширении 6, поворачивая наружную часть раздвижного штока 5, устанавливают требуемое положение опорной пластины 2 в соответствии с толщиной шва.

Поворачивая подпятники 16, регулируют вкладыш по толщине монтируемых панелей и фиксируют положение подпятников контргайками 17. Затем за рукоятку 15 устанавливают коробчатый угольник 1 вкладышей на торцы ранее установленных панелей облицовок 19. Затем опускают монтируемую панель облицовки 20, прижимая ее к опорным пластинам 2 вкладышей, и после установки монтируемой панели облицовки 20 нажимают или ударяют по поворотному рычагу 11. При этом конический упор 10 поднимается вверх, а пружина 7 отводит развижной шток 5 с опорной пластиной 2 от смонтированной панели облицовки 20 и универсальный вкладыш свободно выводится из шва между панелями. Нажимая на поворотный рычаг 11 вверх, выводят опорную пластину 2 в прежнее положение.

При панелях с уширенными кромками сверху или снизу на вертикальную часть коробчатого угольника устанавливают соответствующую накладку, закрепляемую к отверстиям 18.

При возможном сползании панелей с крутых откосов прежде чем снять универсальные вкладыши из горизонтальных швов выполняют устройство горизонтального шва или расклинивают панели съемными сухарями, которые выбиваются после устройства шва, так как расклинивают только верхнюю часть панелей.

Предлагаемый универсальный вкладыш может быть использован и для монтажа других конструкций, где требуется точное выдерживание размеров между монтируемыми конструкциями, например, между плитами перекрытия, когда монтаж ведется вразбежку и т.д.

Изобретение позволит выполнить точное сечение швов, что улучшит качество их и сэкономит дефицитные материалы (мастики), а также позволит повысить производительность труда на монтаже на 30 — 40О/о за счет сокрашения времени монтажа и выверки панелей.

1038453
