Опорное устройство для стрелы буровой установки

Опорное устройство для стрелы буровой установки

Иллюстрации

Показать все

Реферат



1. ОПОРНОЕ УСТРОЙСТВО ДЛЯ СТРЕЛЫ БУРОВОЙ УСТАНОВКИ, включающее опорные элементы, размещенные с возможностью осевого перемещения, отличающееся тем, что, с целью повыщения надежности установки буровой стрелы в рабочее положение и предотвращения смещения бурового става при бурении скважин, оно имеет заполненный жидкость.ю корпус, в крыщке которого установлены выполненные полыми опорные элементы. 2. Устройство по п. 1, отличающееся тем, что на дне корпуса установлены направляющие стержни с каналом, размещенные в полости опорных элементов. СО 8

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) 3(51) Е 21 С 11/СО

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 2618943/22-03 (22) 22.05.78 (46) 30.08.83. Бюл. № 32 (72) Е. Ф. Железняк и С. Л. Васильев (71) Иркутский государственный научноисследовательский институт редких и цветных металлов (53) 622.233.055.3 (088.8) (56) 1. Друкованный М. Ф. и др. Справочник по буровзрывным работам. М., «Недра», 1976, с. 559-561.

2. Авторское свидетельство СССР № 282226, кл. Е 21 С 3/24, 1969 (прототип),. (54) (57) 1. ОПОРНОЕ УСТРОЙСТВО ДЛЯ

СТРЕЛЫ БУРОВОЙ УСТАНОВКИ, включающее опорные элементы, размещенные с возможностью осевого перемещения, отличающееся тем, что, с целью повышения надежности установки буровой стрелы в рабочее положение и предотвращения смещения бурового става при бурении скважин, оно имеет заполненный жидкость:о корпус, в крышке которого установлены выполненные полыми опорные элементы.

2. Устройство по п. 1, отличающееся тем, что на дне корпуса установлены чаправляющие стержни с каналом, размещенные в полости опорных элементов.

1038477 фиГ5

ВНИИПИ Заказ 6168/32 Тираж 603 Подписное

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к горной промышленности, в частности к опорным устройствам для стрелы буровых установок.

Известно опорное устройство буровой установки, включающее параллельно установленные на стреле манипуляторы буровой установки (1) .

Недостаток устройства — неравномерное, смещенное от оси буровой стрелы распределение опорного давления при опоре 0 на неровную поверхность горной выработки.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому является опорное устройство для стрелы буровой установки, включающее опорные элементы, размещенные с возможностью осевого перемещения (2).

Недостатком известного устройства является то, что оно не обеспечивает надежную установку стрелы буровой установки в рабочее положение и не предотвращает смещение бурового става при бурении скважинн.

Цель изобретения — повышение надежности установки буровой стрелы в рабочее 2s положение и предотвращение смещения бурового става при бурении скважин.

Поставленная цель достигается тем, что устройство имеет заполненный жидкостью корпус, в крышке которого установлены выполненные полыми опорные элементы.

Кроме того, на дне корпуса установлены направляющие стержни с каналом, размещенные в полости опорных элементов.

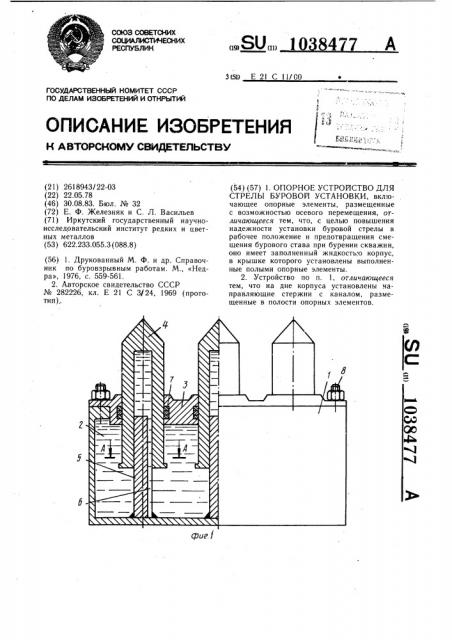

На фиг. 1 изображено опорное устройство, частичный разрез; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — установка опорного устройства на буровой стреле буровой установки, общий вид.

Предлагаемое опорное устройство состоит из корпуса 1, наполненного маслом 2, крышки 3 с отверстиями для опорных элементов (пик) 4, направляющих стержней 5, снабженных канавками 6, нормально жестко установленных на дне корпуса 1, уплотнительных манжет 7 и шпилек 8 для крепления крышки 3. Опорное устройство жестко закреплено на опорной плоскости 9 буровой стрелы 10 буровой установки.

Опорное устройство работает следующим образом.

При соприкосновении с неровностью опорные элементы 4, на которые оказывают давление выступы на поверхности, погружаются в корпус 1 с жидкостью 2, выдавливая опорные элементы 4, не имеющие контакта с поверхностью, до тех пор пока все опорные элементы 4 не будут одинаково нагружены.

Равномерное давление на оп и раем ую поверхность в нескольких точках исключает возможность смещения бурового става от намеченного направления при установке буровой стрелы в рабочее положение и бурении.
