Способ работы теплофикационной влажнопаровой турбины

Способ работы теплофикационной влажнопаровой турбины

Иллюстрации

Показать все

Реферат



СПОСОБ РАБОТЫ ТЕПЛОФИКАЦИОННОЙ ВЛАЖНОПАРОВОЙ ТУРБИНЫ по авт. св. СССР № 779599, отличающийся тем, что, с целью повышения экономичности на режимах работы с переменным отпуском тепла, конденсационный поток пара разделяют на две части, первую из которых подают в отсек с постоянным расходом пара, а вторую - с переменным расходом в зависимости от расхода пара в теплофикационные отборы противодавлекческого отсека.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU „„1038499 дд11 F 01 К 17/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ (61) 779599 (21) 3414730/24-07 (22) 29.03.82 (46) 30.08.83. Бюл. № 32 (72) В. Я. Онищенко, О. В. Дербова, Е. А. Антонов и И. 3. Дроздов (71) Саратовский ордена Трудового Красного Знамени политехнический институт (53) 621.578 (088.8) (56) 1. Авторское свидетельство СССР № 779599, кл. F 01 К 17/02, 1978. (54) (57) СПОСОБ РАБОТЫ ТЕПЛОФИКАЦИОННОЙ ВЛАЖНОПАРОВОЙ ТУРБИНЫ по авт. св. СССР № 779599, отличающийся тем, что, с целью повышения экономичности на режимах работы с переменным отпуском тепла, конденсационный поток пара разделяют на две части, первую из которых подают в отсек с постоянным расходом пара, а вторую — с переменным расходом в зависимости от расхода пара в теплофикационные отборы противодавленческого отсека.!

038499

Составитель В. Гуторов

Редактор Н. Безродная Техред И. Верес Корректор Г. Решетник

Заказ 6171/33 Тираж 535 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к теплоэнергетике и может быть использовано на атомных электрических станциях при комбинированном производстве электроэнергии и тепла.

По основному авт. св. № 779599 известен способ работы теплофикационной влажнопаровой турбины путем расширения пара в цилиндре высокого давления с последующей его сепарацией и перегревом отборным и свежим паром в двухступенчатом промежуточном перегревателе, разделения пара после первой ступени промежуточного перегрева на теплофикационный и конденсационный потоки, первый из которых направляют в противодавленческий отсек, а второй в конденсационный отсек (1).

Недостатком известного способа является то, что при работе турбины по тепловому графику нагрузок расходы теплофикационного и конденсационного потоков пара переменны, а это приводит к необходимости дросселирования пара теплофикационного и конденсационного потоков, что снижает экономичность турбины.

Цель изобретения — повышение экономичности на режимах переменным отпуском тепла.

Поставленная цель достигается тем, что 25 согласно способу работу теплофикационной влажнопаровой турбины по авт. св. СССР № 779599 конденсационный поток пара разделяют на две части, первую из которых подают в отсек с постоянным расходом пара, а вторую — с переменным расходом пара в зависимости от расхода пара в теплофикационные отборы противодавленческого отсека.

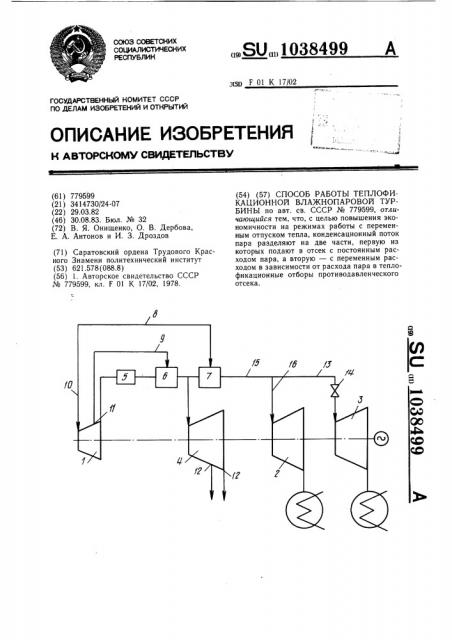

На чертеже показана принципиальная схема установки для реализации способа.

Установка содержит цилиндр 1 высокого давления (ЦВД), конденсационные отсеки (цилиндры) 2 и 3 низкого давления и противодавленческий отсек 4. После ЦВД 1 последовательно включены сепаратор 5, первая 6 и вторая 7 ступени промежуточного 4п подогревателя, подключенные трубопроводами 8 и 9 к трубопроводу 10 свежего пара и камера 11 отбора ЦВД 1. Противодавленческий отсек 4 по пару подключен между ступенями 6 и 7 и содержит камеры 12 теплофикационных отборов. Трубопроводом 13 конденсационный отсек 3 с регулирующим органом 14 подключен к паропроводу 15 конденсационного потока пара, к которому трубопроводом 16 подключен конденсационный отсек 2. Конденсационный отсек 3 может быть установлен на отдельном валу.

Способ осуществляется следующим образом.

Пар после расширения ЦВД 1 сепарируют. в сепараторе 5 и перегревают паром из камеры 11 отбора в первой ступени 6 промежуточного перегревателя. После этого общий поток пара разделяют на теплофикационный и конденсационный потоки. Теплофикационный поток пара расширяют в противодавленческом отсеке 4 до соответству1ощих давлений в камерах 12 теплофикационных отборов. Конденсациоиный поток перегревают свежим паром во второй ступени 7 промежуточного перегревателя и затем разделяют на две части. Первую часть конденсационного потока направляют по трубопроводу 16 в конденсационный отсек 2, где расширяют с постоянным на всех режимах расходом пара до давления в конденсаторе. Вторую часть направляют по трубопроводу 13 через регулирующий орган 14 в конденсационный отсек 3, где расширяют с переменным расходом пара до давления в конденсаторе. Причем увеличение (уменьшение) расхода пара во второй части конденсационного потока соответствует уменьшению (увеличению) расхода пара из камер 12 теплофикационных отборов в теплофикационные отборы.

Таким образом, разделение конденсационного потока на две части при регулировании расхода пара в одну из частей в зависимости от расхода пара в теплофикационные отборы позволяет уменьшить потери мощности при дросселировании конденсационного потока пара, а при установке отсека (цилиндра) на отдельном валу позволяет исключить вентиляционный пропуск пара через этот отсек в режиме с максимальным отпуском тепла, что повышает экономичность работы теплофикационной влажнопаровой турбины.
