Реферат



МНОГОСТУПЕНЧАТЫЙ НАСОС, содержащий размещенное между ступенями устройство для переключения ступеней насоса с параллельной работы на последовательную, включающее управляемый запирающий элемент, расположенный между выходом предыдущей ступени и входом в последующую, и дополнительный вход для последующей ступени, снабженный устройством для его перекрытия, отличающийся тем, что, с целью обеспечения автоматического переключения ступеней с параллельной работы на последовательную,запирающий элемент выполнен в виде двух подпружиненных нормально закрытого и нормально открытого управляетых клапанов , имеющих жестко связанные затворы , общий вход с разделенными выходами и общую камеру управления с размещенным в ней поршнем, соединенным с затворами управляемых клапанов, причем камера управления снабжена механически управляемым клапаном для периодического её сообщения с выходом нормально закрытого клапана и дроссельным каналом для постоянного сообщения с общим входом управляемых клапанов, а устройство для переi крытия дополнительного входа в последующую ступень выполнено в виде (Л обратного клапана, затвор которого тягами связан с затворами управляемых клапанов, при этом выход обратного клапана постоянно сообщен с выходом нормально закрытого клапана . со 00 Од о 05

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„Я0„„1038606

gu1) F 04 0 17/14; F 04 В 25/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ „:" :;::, :„,.Ы

Н ABTOPCHOMV СВИДЕТБЛьСТВУ (21) 3212774/25-06 (22) 03.12,80 (46) 30.08.83. Бюл. < 32 (72) В.Н.Филиппов (53) 621.515(088.8) (56) 1. Авторское свидетельство СССР

Н 641166, кл, Е 04 О 17/12, 1977. (54)(57) ННОГОСТУПЕНцАТЫИ НАСОС, содержащий размещенное между ступенями устройство для переключения ступеней насоса с параллельной работы на последовательную, включающее управляемый запирающий элемент, расположенный между выходом предыдущей ступени и входом в последующую, и дополнительный вход для последующей ступени, снабженный устройством для его перекрытия, о т л и ч а ю шийся тем, что, с целью обеспечения автоматического переключения ступеней с параллельной работы на последовательную, запирающий элемент выполнен в виде двух подпружиненных нормально закрытого и нормально открытого управляемых клапанов, имеющих жестко связанные затворы, общий вход с разделенными выходами и общую камеру управления с размещенным в ней поршнем, соединенным с затворами управляемых клапанов, причем камера управления снабжена механически управляемым клапаном для периодического ее сообщения с выходом нормально закрытого клапана и дроссельным каналом для постоянного сообщения с общим входом управляемых клапанов, а устройство для перекрытия дополнительного входа в последующую ступень выполнено в виде обратного клапана, затвор которого тягами связан с затворами управляемых клапанов, при этом выход обратного клапана постоянно сообщен с выходом нормально закрытого клапана.

1038606

Изобре1ение Относится к насосоСiРОЕНИЮ и КОМПРЕССОРОСТРОЕНИ10, В

ЧаСТНОСТИ f МНОГОСТУПЕНЧЗТЫМ ГИДРО машинам с устройствами для изменения пути потока через ступени, где требуется пневмогидропривод машин и механизмов, Известен многоступенчатый насос,„., содержащий размещенное между ступенями уст рОЙc IB О для переключpния ст у" пеней касоса с параллельной pa60TII на последовательную, включающее уп равляемый запирающий элемент., расположенный между вь1ходом предыцущей ступени и входОм в Boспед 1/ющgю, 11 дополкительный вход для последующей с;;: ени, снабженный устройством дпя его перекрытия (1 ), Havocò-a1 Koì изBес"нОГО насОса

:-ВЛПЕТСЯ 1О, Ч1О ПЕРЕКЛЮ-!ЕНИЕ С ГУпеней : вЂ,=-.ñoña с параллельной работы ка последовательную и обратно осу1цес Bxf;IB1cf1 вручную, ч1о затрудняет его эксппуатацию и требует постоя нно -о к ад зора.

Цель изобретения - обеспечение автома1;"ческого переключения с упеHE l с и арал.г!ель ной рабо ты 11а по следовате" ьную.

ПоставленнаR цель дис1игается, ем, ч1о запирающий элемент выполН1СН В ВИДЕ ДВУХ IOPПРУЖИНЕННЫХ НОР

МаЛьНС ОтКрЫтОГO И НОрМаЛЬНО ЗаКрЫ1-о о управляемь1Х клапанов, имеющих жестко св-.çàííûå затворы.„общий вход с разделенными выходами и обцую камеру управления с размещенным B ней

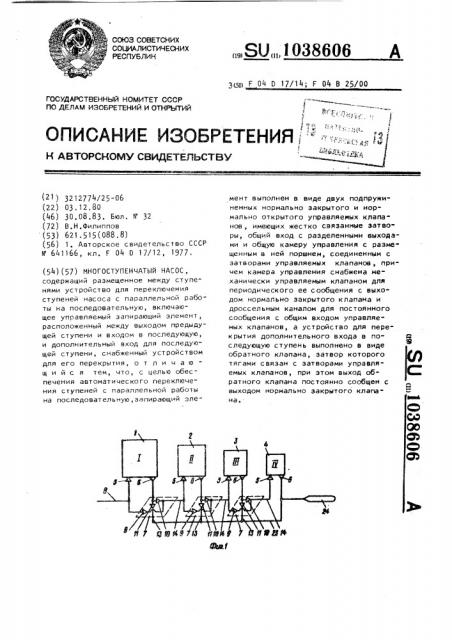

ПОРШНЕМ,. СОЕДИНЕННЫМ С За1ВОРачи управляемых клапанов, причем камера управ. пения снаожена механически управляемым клапаном для периодического ее сообщения с Bblõoäoì нормалько закрытого клапана и дроссельным кана 1o+ gJ f1 пос1 Оянного сообщения с общим входом управляемых клапанов, а устройсiво для перекры1ия дополкительно1-о входа в последующую ступень B=l-1олнено в виде обрат ного клапана,. ЗатвОр которогo i ягами связан с затворами управляемых клапанов, прл этом выход обратного клапана постоянно сообщен с выходом нормально закрытОго клапана. па фиг„. 1 показана схема многоступе чатого на оса, на @иг, 2

УСТРОКСт-.о гял ПЕРЕКЛЮЧЕНИЯ С.тУПЕкей кol ffpeccopa с параллельной paáo1 ь на,!Ог педоват ел ьную и обратнО, 10

1 с

ВО

Д

Иногоступенчатый насос содержит несколько ступеней 1-4, каждая из

КОТОРЫХ ИМЕЕТ ВХОДНОЙ И ВЫХОДНОЙ

6 патрубки, Насос имеет устройство для переключения его ступеней с параллельной работы на последовательную. включа1ощее управляемый запирающий элеме -I1, расположенныЙ между выходом б предыдущей ступени и входом 5 в последующую ступень.

Входной па1рубок г ступени 1 при помощл входного патрубка 8 сообщаетсB с а- мосфер.. й. Каждая из последующих стугеней 2-4 имеет дополнительныйй вход, снабженный устройстBof для =-го перекрытия в виде обра!"-ого клапана 9.

Запирающий элемен1 устройства 7

pnv. Переключения с;-упечей с параллельной работы На последовательную выголнен в виде двух подпружиненí=Ix нормально закрытогО 1,0 vi op мапько открьпого 11 управляемых клапанов, имеющих жестко связанные затворы, общий вход 12 с раздели ельными выходами 13 и 1 I и обшую камеру 15 управления с размеще1-ным в ней поршнем 1б, при помоци ш Ока 1 соединенным с затворами упр-.зля" èü х кпапанов 10 и 11, причем камера управления снабжена механи ески управляемым клапаном 18 для периодического ее сообщения с выходом 111 нормально закрь,того клапана 10 и дроссельным каналом 19 для пос1оянного сообщения с общим входом 12 управляемых клапанов 10 и 11. Затвор обратного клапана 3

fIpB помощи тя г 20 связан с затвора-ми управляемых клапанов 10 и 11, при этом выход обратного клапана постоянно сообщен каналом 21 с выходом III нормально закрытого клапана 10. Пружина 22 управляемых клапанов 10 и 11 г":одбирается индивидуально для каждой ступени компрессора из условия обеспечения переключения клапа foB при давлении, на Которое рассчитана соответствующая ступень. Выходы 13 каждого устройства !7 для переключения ступеней 1-3 сообшены пкевмолинией 23 с выходным патрубком 6 ступени 4 и ресивером 24.

Иногоступенчатый насос работает слеДующим образОм, При запуске элемент устройства 7 для переключения ступеней компресВНИИПИ Заказ 6183/38 Тираж 665

Подписное

Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4

3 1038 сора находится в положении, показанном на фиг. 2, что обеспечивает нормальную работу всех ступеней 1-4 на общую пневмолинию 23, откуда сжатое тело поступает s ресивер 24 и далее к потребителю.

По достижении заданного уровня избыточного давления, на которое рассчитано устройство 7 для переключения, расположенное между сту- 10 пенями 1 и 2, происходит переключение этого устройства с параллельной работы ступени 1 на последовательную, при этом затвор клапана 10, преодолевая усилие пружины 22, скач- 1 . кообразно открывается штоком 17 поршня 16 под действием перепада давлений на дроссельном канале 19 между общим входом 12 и камерой

15 управления, возникающего после 20 срабатывания механически управляемого клапана 18. Естественно, что затвор клапана 10, в частности, его уплотнительный поясок, должен быть выполнен таким образом, что при на- 25 чальном движении затвора клапана 10

0Н сохранял герметичнос1ь на длине хода, дос1аточной для переключения клапана 18.Открытие затвора клапана

1.0 приводит к закрытию затворов клапанов 11 и 9, vro обеспечивает сообщение выхода 6 ступени 1 через клапан 10 с входом 5 ступени 2.

606 4

При дальнейшем повышении уровйя давления, развиваемом насосом, про" исходит срабатывание устройства 7 для переключения, расположенного между ступенями 2 и 3, что приводит к пере" ключению этим устройством ступени 2 с параллельного режима работы на последовательный; работа устройства 7 осуществляется также как показано выше.

По достижении заданного уровня давления, на которое рассчитано устройство 7, расположенное между ступе-нями 3 и 4, происходит переключение устройством 7 ступени 3 с параллельного режима работы на последовательную и все ступени 1-4 работают последовательно. При падении давления в ресивере 24 затвор клапана 10 пру- жиной 22 возвращается в первоначаль- . ное закрытое положение, а связанные с ним затворы клапанов 11 и 9 - в от" ,крытое, и компрессор по ступеням переходит с последовательной схемы работы на параллельную. Далее циклы повторяются.

Таким образом, предлагаемое устройство обеспечивает автоматическое переключение ступеней с параллельной работы на последующую, что су" щественно упрощает обслуживание компрессорной установки и существенно снижает затраты по ее эксплуатации.
