Реферат



ВОДОЗАБОРНОЕ УСТРОЙСТВО НАСОСА, содержащее всасывающий патрубок , охватывающий его сетчатый фильтр и установленный на патрубке поплавок, отличающееся тем, что, с целью расширения диапазона применения, поплавок расположен на верхней части патрубка и установлен с возможностью углового перемещения .

(19) (В

3(50 04 Б 29 70

ГОСУДАРСТВЕННЫЙ НОМИТЕТ CCCP

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3392453/25-06 (22) 10.02.82 (46) 30.08.83. Бюл. Р 32 (72) И,П. Евдокименко и Н.Н Сердюк (53) 621.671(088.8) (56) 1. Авторское свидетельство СССР по заявке 9 2481569, кл. F 04 D 29/70, 1977.

2. Авторское свидетельство СССР

9 545771, кл. F 04 В 15/00,. 1978. (54 ) (57) ВОДОЗАБОРНОЕ УСТРОЙСТВО

НАСОСА, содержащее всасывающий патрубок, охватывающий его сетчатый фильтр и установленный на патрубке поплавок, о т л и ч а ю щ е е с я тем, что, с целью расширения диапазо. на применения, поплавок расположен на верхней части патрубка и установлен с возможностью углового перемещения.

1038615

Составитель R. Бойцов

РедактоР Е. ЛУшников а ТехРеДМ, Гер гель КоРРектоР 0, ТигоР

Заказ 6184/39 Тираж 665 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патект", г. Ужгород,, ул„ Проектная, 4

Изобретение относится к насосостроению, в частности к конструкции водозаборного устройства насоса и может быть использовано при проектировании насосных агрегатов для перекачивания загрязненных жидкостей общехозяйственного назначения.

Известно входное устройство насоса, содержащее расположенный на всасывающем тракте сетчатый фильтр с поплавком f1).

Недостатком известного устройства является низкая надежность работы.

Наиболее близким к предлагаемзму является водозаборное устройство насоса, содержащее всасывающий патрубок, охватывающий его сетчатый фильтр и устаковленкый на патрубке поплавок 2 .

Недостатком водозаборного устройства является узкий диапазон применения.

Цель изобретения — расширение диапазона применения.

Поставленная цель достигается тем, что в водозаборном устройстве насоса, содержащем всасывающий патрубок, охватывающий его сетчатый фильтр и установленный на патрубке поплавок, поплавок расположен на верхней части патрубка и установлен с возможностью углового перемещения.

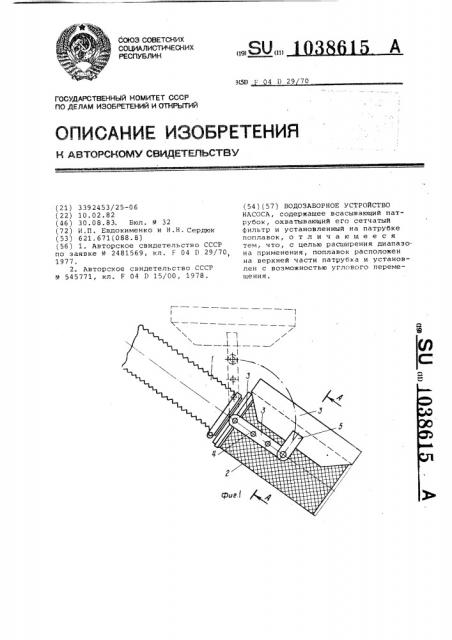

На фиг. 1 показано водозаборное устройство насоса, вид сбоку; на фиг. 2 — разрез А-A на фиг. 1, со стороны входа жидкости.

Водозаборное устройство насоса содержит всасывающий патрубок 1, охватывающий его сетчатый фильтр 2 и установленный ка патрубке 1 поплавок 3, причем поплавок 3 расположен на верхней части патрубка 1 и установлен с возможностью углового перемещения благодаря наличию

10. звена 4, закрепленного шарнирно на всасывающем патрубке 1 и серьге 5 поплавка 3.

Водозаборное устройство насоса работает следующим образом.

Конец всасывающего патрубка 1 насоса с водозаборным устройством опускается в водоем, Под действием силы тяжести конец всасывающего

20 патрубка 1 опускается на некоторую (заданную подъемной силой поплав— ка 3) глубину под уровень жидкости. Шарнирно закрепленное звено 4, поворачиваясь относительно всасы5 вающего патрубка 1 и серьги 5 поплавка 3, обеспечивает перемещение поплавка 3 к поверхности жидкости и удержание конца всасывающего патрубка 1 на заданной глубине.

ЗО Устройство может быть использовано при заборе воды иэ мелких и засоренных (например, заиленных) резервуаров, в частности при пожаротушении в сельской местности.
