Струйный аппарат
Иллюстрации
Реферат
СТРУЙНЫЙ АППАРАТ содержащий камеру смешения, приемную камеру , в которой соосно камере смешения установлено с возможностью осевого перемещения при помощи термочувствительного элемента активное сопло, и диффузор, отличающийся тем, что, с целью повышения КПД, активное сопло снабжено подвижной в осевом направлении регулирующей иглой, связанной с дополнительным термочувствительным ,элементом, а камера смешения зак лючена в кожух и выполнена из тергиючувствительного материала.
СООЗ СОВЕТСНИХ И
РЕСПУБЛИК (19} (111
3 (5П F 0 4 F 5 / 2 0
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР .
Пб ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПИЙ (21) 2969349 /25-06 (22) 04.08.80 (46) 30.08.83 Вюл. Р 32 (72) В.П. Веляков, Н.М. Григоренко, A.Т. Десятов, В.Д. Коваленко, В.В. Мартынов, И.M. Морковкин„
3,Н. Наркунская и Л.Г. Хандрос (53) 621. 694. 2(088. 8) (56) 1. Авторское свидетельство СССР, по заявке 9 2935524/25-06„ кл. F 04 F 5/20, 1980. (54)(57) СТРУЙНЫЙ АППАРАТ, содержащий камеру смешения, приемную камеру, в которой соосно камере смешения установлено с воэможностью осевого перемещения при помощи термочувствительного элемента активное сопло, и диффузор, о т л и ч а ю шийся тем, что, с целью повышения КПД, активное сопло снабжено подвижной в осевом направлении регулирующей иглой, связанной с дополнительным термочувствительным ,элементом, а камера смешения зак лючена в кожух и выполнена из термочувствительного материала.
1038б19
РиР. 7, Составитель С. Ковбаса
Редактор Е. Лушникова Техред М.Гергель
Корректор О. Тигор
Заказ Р184/39 Тираж б 65
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д.4/5
Подписное
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
Изобретение относится к струйной технике.
Наиболее близким к предлагаемому по технической сущности янляется струйный аппарат, содержащий камеру смешения, приемную камеру, в которой соосно камере смешения устанонлено с возможностью осевого перемещения при помощи термочунствительного элемента активное сопло, и диффуэор $1 j.
Однако н струйном аппарате не удается при изменении режима работы изменить до оптимальных неличин геометрические размеры аппарата и соотношение размеров между ними, что приводи" к неоптимальному режиму работы струйного аппарата, Цель изобретения — повышение
КПД струйного аппарата.
Поставленная цель достигается тем, что активное сопло снабжено подвижной н осевом направлении регулирующей иглой, связанной с дополнительным термочувствительным элементом, а камера смешения заключена в кожух и выполнена иэ термочун стнительного материала.

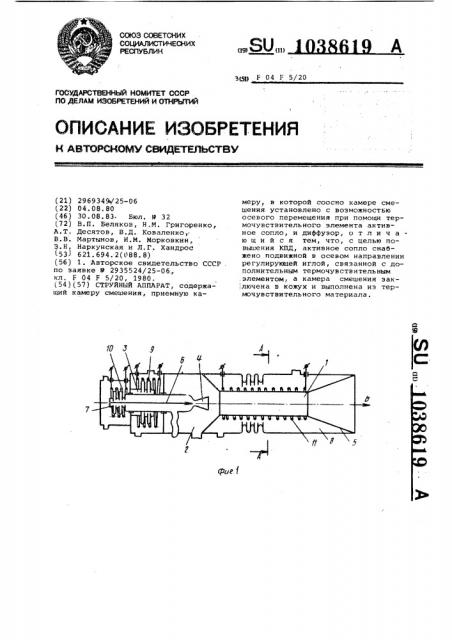

На фиг. 1 предстанлен струйный аппарат, продольный разрез, на фиг. 2 — сечение A-А на фиг. 1, сплошной чертой и пунктирной чертой 30 показаны различные геометрические контуры проходного сечения камеры смешения в зависимости от температуры термочунстнительного материала. 35
Струйный аппарат содержит камеру 1 смешения, приемную камеру 2, и которой соосно камере 1 смешения установлено с возможностью осе вого перемещения при помощи термочувствительного элемента 3 активное сопло 4, и диффузор 5. активное сопло 4 снабжено подвижной в осевом направлении регулирующей игя-4 лой б, связанной с дополнительным термочувстнительным элементом 7, а камера 1 смешения заключена в кожух 8 и выполнена из термочувстви тельного материала. Термочувстви тельный элемент 3, дополнительный термочунстнительный элемент 7 и камера 1 смешения снабжены соответственно электронагревателями 9
11. Кроме того к ним предусмотрена возможность подвода и отвода теплоносителя.
Струйный аппарат работает следующим образом.
Активная среда, истекая из сопла 4, увлекает н камеру 1 смешения пассивную среду. В диффузоре 5 кине тическая энергия потока смеси сред частично преобразуется в потенциальную энергию. При помощи электронагревателей 9 — 11 или при подаче теплоносителей определения температуры к термочувствительным элементам 3 и 7 и камере 1 смешения достигаются необходимые в каждом конкретном режиме работы проходное сечение сопла 4, положение сопла 4 относительно камеры 1 смешения и необходимое оптимальное проходное сечение камеры 1 смешения.
При этом камера 1 смешения меняет свою форму в поперечном сечении от круглой с максимальным проходным сечением до эллиптической. с меньшим проходным сечением и обратно.
Таким образом, путем выполнения камеры смешения иэ термочувствительного материала и активного сопла и регулирующей иглы подвижными при помощи термочувствительных элементов достигаются оптимальные геометрические соотношения струйного aIIпарата для различных режимов работы и, следовательно, повышается его КПД.
