Перистальтическая гидропневмомашина
Иллюстрации
Показать всеРеферат
ПЕРИСТА л1хГИЧЕ СКА Я ГИДРОПНЕВМОМАЩИНА, содержащая трубчатую эластичную рабочую камеру и каретку с пережимающими камеру двумя роликами, установпенкыми на парвппельных осях, закрепленных на каретке с возможностью взаимного перемещения, от п ичающаяся тем, что, с цепью обеспечения возможности саморегупировання усилия пережима рабочей камеры, каретка снабжена по меньшей мере одним шар-Л нирло закрепленным на ней крошитейжмь4, ца котором установлена ось одного из роликов, а ось шарнира кронштейна расположена между осями роликрв, причем сумма расстояний от оси шарнира до осей роликов сумме радиу сов роликов в удвоенной толщины стенок рабочей камеры . 00 сх Од 4
.СООЭ СОВЕТСНИХ
comm
РЕСПУБЛИК
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2 1) 33 14864/25-06 (22) 27.01.81 (46) 30.08.83. Бюл. N 32 (72) А. А. Козлов (53) 621.654.4 (088.8) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (56) 1. Патент США М 3673924, кл, 91-462, опублик. 1972. (54) (57) ПЕРИСГАЛЬТИЧЕСК А Я
ГИДРОПНЕВМОМАШИНА, соцержащая трубчатую эластичную рабочую камеру и каретку с пережимакзцими камеру цвумя,SU„„1038641 A
ЗЮ9 Р 15 В 15/10; f-04 В 43/12 рониками, установпенными на . парапле ьныи осях, закрепленных на каретке с возмож.ностью взаимного перемещения, о т и ич а ю щ а я с я тем, что, с целью обеспечения возмакности саморегулирования, усилия пережима рабочей камеры, карет ка снабжена по меньшей мере оцним шар нирло закрепленным на ней кронштейном, на котором установлена ось оцного иэ роликов, а ось шарнира кронштейна распоцожена межцу осями роликов, причем сумма расстояний от оси шарнира цо осей ропиков равна сумме рациусов роликов и удвоенной топщины стенок рабочей камеры, 1038641
Составитель В.Грузинов
Реаактор E. Лушникова Текреа С,Мигунова Корректор И.Латрушкнна
Заказ 6 186/40
Тираж 717 Поцписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Рвушсквя наб., Д. 4/5
Филиал ППП "Патент, г, Ужгород, уп, Проектная, 4.
Изобретение относится к гицропневмо» машиностроению, касается перистапьтических гицропневмомашин и может -найти применение в качестве привода рабочих органов транспортирующих устройств и цругих механизмов в различных отраслях народного хозяйства цля перемещения грузов ипи текучих срец, Известна перистапьтическая гицромашина, соцержащвя трубчатую эластичную 1Р рабочую камеру и каретку с пережимаюшими камеру цвумя роликами, установпенными на параллельных осях, закрепленных на каретке с возможностью взаимного перемещения (1 ° 15
Нецоствтком известной гицромашины является отсутствие саморегулировки пе-, режима рабочей камеры роликами, что при увеличении давления может привести к раскрытию ее сечения в месте прижима. 2р
Цель изобретения - обеспечение возможности саморегулирования усилия прижима рабочей камеры.
Дпя достижения цели каретка снабжена по меньшей мере, одним шарнирно звкре- 25 пленным HQ ней кронштейном, на котором установпена ось одного из роликов, а ось, шарнира кронштейна расположена между осями ропиков, причем сумма расстояний от оси шарнира до осей ропиков равна сумме рвциусов и удвоенной толщине рабочей камеры.

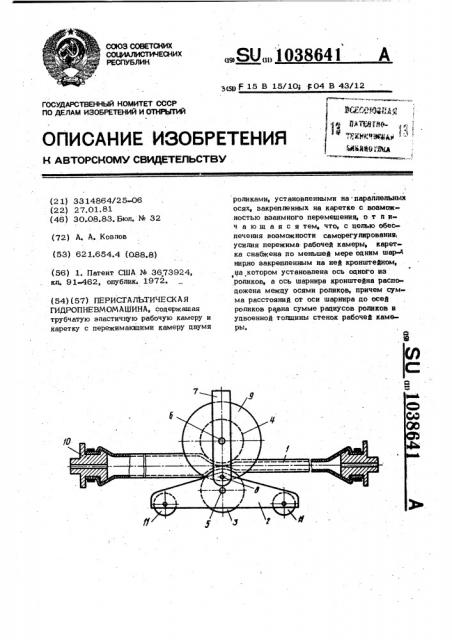

Нв чертеже приведена гидропневмомаши на.
Гидропневмомашина имеет трубчатую эластичную рабочую камеру 1 и каретку 2 с пережимвющими камеру 1 цвумя роликами 3 и 4, установленными .на параллельных осях 5 и 6, закрепленных на каретке 2 с возможностью взаимного 4р перемещения, Дпя этого каретка 2 снабжена„по меньшей мере, одним шарнирно закрепленным íâ ней кронштейном 7, на котором установлена ось 6 ролика 4, а ось 8 шарнирв кронштейна 7 расположена между осями 5 и 6 ропиков 3 и 4, причем сумма расстояний от оси 8 шарнира цо осей 5 и 6 роликов 3 и 4 равна сумме радиусов роликов 3 и 4 и уцвоенной толщине стенок рабочей камеры 1. Ролик 4 снабжен реборцами 9, предотвращающими выход .рабочей камеры 1 иэ контакта с роликами 3 и 4. На концах рабочей камеры 1 установлены штуцеры 10 поцвоца-отвоца рабочей срецы, Каретка 2 снабжена колесами 11 цпя перемещения каретки по опоре, При поцаче рабочей среды в оцин иэ штуцеров 10, например в левый (по чертежу), рабочая камера 1 рвзцувается и возцействует на ролики 3 и 4. При этом каретка 2 с роликами 3 и 4 перемещается вдопь рабочей камеры 1.
Результирующая сила, действующая нв ролик 4 со стороны рабочей камеры l, цвет составляющуюу поворачивающую кронштейн 7 относительно каретки 2 вокруг оси 8, При этом расстояние межцу осями
5 и 6 роликов 3 и 4 уменьшается и ролики 3 и 4 плотнее пережимают камеру 1, С ростом цавления усилие пережима рабочей камеры 1 роликами 3 и 4 увеличивается, чем обеспечивается предотвращение раскрытия сечения камеры 1 в месте пережим а.
Таким образом, зв счет установки оси
6 ролика 4 на кронштейне 7 с осью 8 шарнира, расположенные между осями 5 и
6 роликов 3 и 4 на указанном выше расстоянии от этих осей, обеспечивается возможность саморегулирования усилия пережима рабочей камеры 1
