Горелка
Иллюстрации
Реферат
rOPEMAj содержащая циклонную камеру с тангенциальным патрубком ввода топливовоздушной смеси в газоподающий коллектор и стабилизатор, отличающаяся тем, что, с целью повышения устойчивости горения, стабилизатор выполнен в виде кожуха уголкового профиля, установленного в месте подключения патрубка к циклонной камере и соо&ценного с последней, при этом в полости кожуха при вершине уголка установлен дополнительный газоподающий коллектор.
СОЮЗ СОВЕТСНИХ
ССИ И|
РЕСЙУБЛИК
„„SU„„1638714 - А
gag F 23 0 13/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ OCCP
Г1О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3304569/24"06 (22) 19.06.81 (46) 30.08.83. Бюл, И 32 (72) КГ.Остапущенко, А.Q.Íàêàðîâ, А.Ф.Миняйло и A.À.Ïðóññêèé (71) Научно-исследовательский институт санитарной техники и оборудования зданий и сооружений (53). 662.951.2(088.8) (56) 1. Авторское свидетельство СССР
Р 623056, ка. F 23 0 13/00, 1975.
2. Авторское свидетельство СССР
N 259374, кл. F 23 В 19/02, 1968. (54) (57) ГОРЕЛКА; содержащая циклонную камеру с тангенциальным патрубком ввода топливовоздушной смеси в газоподающий коллектор и стабилизатор, отличающаяся тем, что, с целью повышения устойчивости горения, стабилизатор выполнен в виде кожуха уголкового профиля, установленного в месте подключения патрубка к циклонной камере и сообщенного с последней, при этом в полости кожуха при вершине уголка установлен дополнительный газоподающий коллектор.
714
1 1038
Изобретение относится к горелочным устройствам для сжигания газообразно" го топлива в высокофорсированных топочных устройствах и может быть использовано в различных топливосжигающих 5 установках.
Известны горелки, содержащие корпус с тангенциальными патрубками для подачи воздуха и топлива,. а также стабилизатором 1 j .
Недостатком известных горелок является недостаточно высокая устойчис вость горения за счет снижения интенсивности зон рециркуляции.
Наиболее близким техническим решением к предлагаемой является горелка, содержащая циклонную камеру с, твнгенциальным патрубком ввода топливовоэдушной смеси, газоподающий коллектор и стабилизатор 2 3 .
В этой горелке также не обеспечивается устойчивого горения.
Цель изобретения - повышение устойчивости горения.
Для достижения цели в горелке, содержащей циклонную камеру с тангенциальным патрубком ввода топливовоздушной смеси в газоподающий коллектор и стабилизатор, стабилизатор выполнен в виде кожуха уголкового профиля, 30 установленного в месте подключения патрубка к циклонной камере и сообщенного с последней, при этом в полости кожуха при вершине уголка установлен дополнительный газоподающий коллектор.55

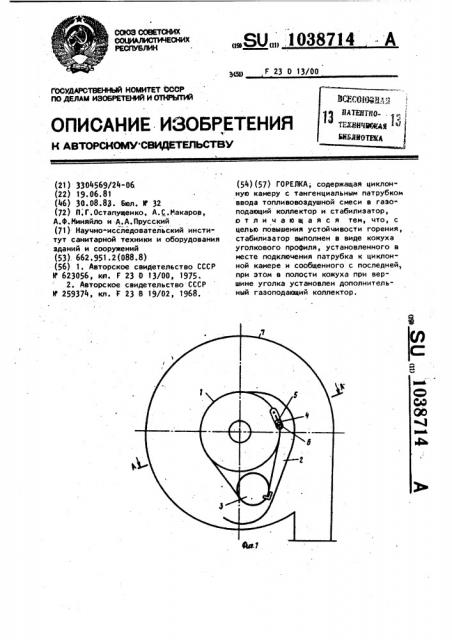

На фиг . 1 изображена горелка, продольный разрез; на фиг,2 - разрез
Д- А на фиг.1.
Горелка содержит циклонную камеру 1
/ 40 с тангенциальным патрубком 2 ввода топливовоздушной смеси, газоподающий кол" лектор 3 и стабилизатор 4, выполненный в вице кожуха уголкового профиля.
В полости э кожуха при вершине уголка
45 установлен дополнительныи газоподающий коллектор 6, Циклонная камера 1 установлена в воздухоподающем коробе 7.
Горелка работает следующим образом.
Дутьевой воздух из полости между коробом 7 и циклонной камерой 1 поступает через тангенциальный .патрубок
2 внутрь циклонной камеры 1, где приобретает интенсивное вращательное движение. Через отверстия дополнительного гаэоподающего коллектора 6 топливо подается в полость 5 стабилизатора 4 и воспламеняется электрической искрой.
Основное топливо через газоподающий коллектор 3 поступает в тангенциальный патрубок 2, где смешивается с воздухом. Топливовоздушная смесь на входе в циклонную камеру 1 воспламеняется от .факела, горящего за стабилизатором 4. После воспламенения основного топлива подача топлива в полость
5 стабилизатора 4 может быть прекращена.
Стабилизация пламени осуществляется следующим образом.
Воспламененная топливовоздушная смесь, сделав один оборот внутри циклонной камеры 1, обтекает с одной . стороны стабилизатор 4, При этом небольшая часть горячих продуктов сгорания попадает в зону рециркуляции за стабилизатором 4. С другой стороны стабилизатор 4 обтекает свежая топливовоздушная смесь, часть которой также попадает в зону рециркуляции за стабилизатором 4 и поджигается горячими продуктами сгорания. Таким образом, за стабилизатором 4 образуется факел, поджигающий основную часть топливовоздушной смеси °
Оптимальное с точки зрения воспламенения поле концентраций топливовоздушной смеси на рыходе из тангенциального патрубка 2 обеспечивается конструкцией топливоподающих сопел, которые представляют собой Г-образные сопла, устанавливаемые-на необходимуа глубину.
Предлагаемая. горелка циклонного типа может быть использована взамен горелок полного предварительного смешения, При.этом предлагаемая горелка обладает значительно большим (в 45 раз ) ресурсом работы и имеет более низкую себестоимость.
1038714
А-A
Фиг. Р
