Реферат



ВРАЩАЮЩАЯСЯ ПЕЧЬ ДЛЯ обйй га и вспучивания материала с noBtiшенн||1м содержаниеморганич(еских ве цеств, включаицая барабаны термоподготовки и вспучивгшйя, отличающаяся тем, что, с цель повышения эффективности рааложения сфганических веществ при полном улавливании и конденсации продуктов пиролиза, барабан терМоподготов ки снабжен барабанным реактором nttpoлиза . 1 Ъ 7

СОЮЗ СОЕЕТСНИХ ба Ю

РЕСПУБЛИК

«Е П() 71 А

3Щ) F 27 В 7/00. °

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPHTIO

ВСк.Г(ЦЯ1Ц Я

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДИТЕЛЬС1 ВУ (21) 3420203/29-33 (22) 09.04.82 (46) 30.08 ° 83. Ввл. В 32 (72) Я.И, Сидорович, М.Ф.Крылов

Н.Ф.Шиманский, З.И.Журавчак, Е.Е.Сявавко, П.И.Коринкевич, А.A,Ñàëàììí и С.В.Солтан (71) Институт геологии и геохимии горючих ископаемых АН Украинской

CCP и Львовский Филиал специализированной проектно-конструкторской и технологической организации Укр» оргтехстройматериалы™ (53) 666 .94 ° 041(08&.8) (56) 1.Авторское свидетельство СССР

В 113005 кл ° F 27 В 7/00,1957.

2. Онацкий С.П. Производство .керамзита. М., Стройиздат, 1971> с, 109-111, (54) (57) ВРАЩмиЗАЯсЯ печь для обжН" га и вспучивания материала с повн щенным содержанием органических ве". ществ, вклвчакв ая барабаны термоподготовки и вспучивания, о т л ич а в щ а я с я тем, что, с целью повышения эффективности разложения органических веществ при полном улавливании и конденсации продук-. тов пиролиза, барабан термоцодготов ки снабжен барабанным реактором Иро лиэа.

1038771

Составитель В.Образцов

Редактор О.Сопко Техред С.Мигунова Корректор Ю.Макаренко.

Заказ 6204/47 Тираж 615 Подписное

ВНИИПИ государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Ужгород, ул. Проектнas, 4

Филиал ППП Патент., г.

Изобретение относится к промышленности строительных материалов и может быть использовано для производства легких заполнителей из сырьевых материалов с повышенным содержанием органических веществ. 5

Известна вращающаяся печь для обжига сырьевых материалов при получении легких заполнителей 1 ).

Наиболее.близкой к предлагаемой по технической сущности и достига- 10 емому результату является вращающаяся печь для обжига и вспучивания материала с повышенным содержанием органических веществ, включающая барабаны термоподготовки и вспучивания (2 J.

Однако известные технические решения не обеспечивают полного раз-. ложения органических веществ, ведущих" к .снижению эффекта вспучивания и, как следствие, ухудшению качества готового продукта обжига, а сжигание в процессе обжига избыточного количества органических веществ и удаление. их с отходящими газами при» водит к загрязнению окружающей среды и, кроме того, снижает экономические показатели производства.

Цель изобретения — повышение эффективности разложения органических веществ при полном улавливании и конденсации продуктов пиролиза.

Поставленная цель достигается тем, что во вращающейся печи для обжига и вспучивания материала с йовышенным содержанием органических 35 веществ, включающей барабаны термоподготовки и вспучивания, барабан термоподготовки снабжен барабанным реактором пиролиза.

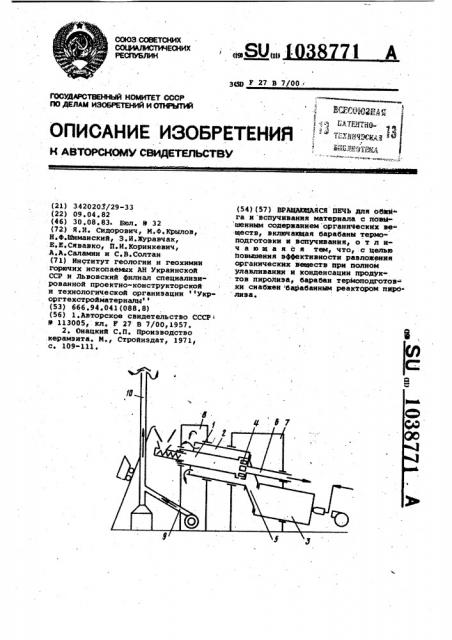

На чертеже представлена вращаю- 4П щаяся печь.

Вращающаяся печь содержит барабанный реактор 1 пиролиза, который установлен в барабан .2 термоподготовки, примыкающий к баРабану 3 45 вспучивания. Барабанный реактор пиролиза,снабжен запорными устройствами 4 в виде секторного затвора для герметизации разгрузочных окон.

Барабаны термоподготовки и обжига сообщаются наклонной течкой 5.Отвод удаления продуктов пиролиэа 6 и барабаны печи заключены в пылевые камеры 7 и 8. К камере 8 подсоединен дымосос 9 с трубой выброса отходящих газов 10.

Вращающаяся печь работает следующим образом.

° Сырьевой материал с повышенным содержанием органических веществ, например, дробленный сланец из углеродистой породы с размерами частиц 0,1-5 мм или 5-10 мм загружают в приемный бункер и далее шнековым питателем подают в барабанный реактор пиролиза, где беэ доступа воздуха при 500-800 С происходит пиролитическое разложение органических веществ, летучая часть которых удаляется по отводу 6 с последующей конденсацией (не показано)

Из окон 4 с секторными затворами обработанный материал поступает иэ реактора пиролиза в барабан 2 термоподготовки и по наклонной течке 5 в барабан 3 вспучивания, где про" изводится окончательная термообработка материала со вспучиванием.

Дымовые газы, полученные при сжигании топлива s барабане вспучивания, поступают в барабан термоподготовки, обогревая реактор пиролиза, и далее в пылевую камеру .8, откуда с помощью дЫмососа 9 и трубы 10 выбрасываются наружу.

Результаты испытаний подтвердили получение нового положительного эффекта — вспучиваиие пород с повыаенным содержанием органических веществ с одновременным получением продуктов пиролиза, которые могут быть использованы для различных технических целей, в том числе и для использования в качестве вторичного топлива. Температура отходящих газов при этом не превьиаает 200-220 С.

Предлагаемая вращающая печь. может быть применена при термообработке углеродсодержащих материалов, особенно при производстве легких заполнителей для бетона. !
