Реферат



ИСПОЛНИТЕЛЬНУЙ :EXAHИЗM ДЛЯ СОРТИРУЮЩИХ УСТРОЙСТВ, содержащий электромагнит и наклонную плоскость, отличающийся тем, что, с целью снижения уровня шума и повышения быстродействия механизма, он снабжен щеткой, выполненной в виде нитей из магнитомягкого материала, а наклонная плоскость выполнена из немагнитного материала. (Л со ел СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

PECIlYEiËÈH

3(5)) В 07 С 5 34

° t

ОПИСАНИЕ ИЗОБРЕТЕНИЯ . "

К ABTGPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТЯЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3335353/22-03 (22) 07.09.81 (46) 07.09.83. Бюл. 9 33 (72) Е,Л. Евграфова, Б.Н. Кравец, Ю.Н, Волков и Е.Н. Курганов (71) Свердловский ордена Трудового

Красного Знамени горный институт им. В.В. Вахрушева (53) 725(088 8) (56) 1. Мокроусов В.А., Лиляев B,À.

Радиометрическое обогашение нерадиоактивных руд. М., Недра, 1979, с. 104 °

2. Авторское свидетельство СССР

Р 218079 кл. В 07 В 15/00, 1969 (прототип) .

„„SU„„1039590 А (5 4) (57 ) ИСПОЛНИТЕЛЬНЦЙ МЕХАНИЗМ ДЛЯ

COP T HP VIOtg H X V CT POACTB, содержаший электромагнит и наклонную плоскость, о т л и ч а ю ш и и с я тем, что, с целью снижения уровня шума и повышения быстродействия механизма, он снабжен шеткой, выполненной в виде нитей из магнитомягкого материала, а наклонная плоскость выполнена из немагнитного материала.

1 Г« "> 9 > 9 0

Изобретение относится к устройствам для сортировки кусковых материалов и может быть использовано н радиометрических сепараторах для сортировки минерального сырья.

Известны электропневматические 5 исполнительные механизмы, предназна— ченные для удаления отдельных частиц иэ потока сепарируемого материала, н которых для удаления частиц используют струю сжатого воздуха, выполненные в виде электропневмоклапана и способные удалять частицы крупностью

3-150 мм с быстродействием до

200 Гц (1 ).

Недостатком таких испольг«ительных механизмов янля ется значительный расход воздуха на удаление частиц, «««у><, з апылени е окружак>«««ей сгяэпы и элеме««тов сепаратора.

Наиболее близким по технической сущности к предлагаемому янляе..-.ся исполнительный механизм электромеханического типа, содержащий рабочий орган — шибер или заслонку в ниде наклонной плоскости, подвижно закрепленной с одного конца на непод««ижицей опоре посредстном шарнира, эле«<тромагнит, тягу, связывающую якорь электромагнита с шибером, и упругий элемент, вознращающий рабочий орган в исходное состояние (2 ). зо

Однако этот исполнительный механизм оличается малым быстродей<.тнием, не превышающим 15 Гц, а также с:оздает значительный шум и запыленность окружающей среды. 35

Цель изобретения — снижение ypoэня шума и повышения быстродейстния исполнительного механизма.

Поставленная цель достигается те«>«, что исполнительный механизм для сортирующих устройств, содержащий элек«тромагнит и наклонную плоскость, снабжен щеткой, выполненной в виде нитей из магнитомягкого материала, а наклонная плоскость выполнена из нема:-.нитного материала.

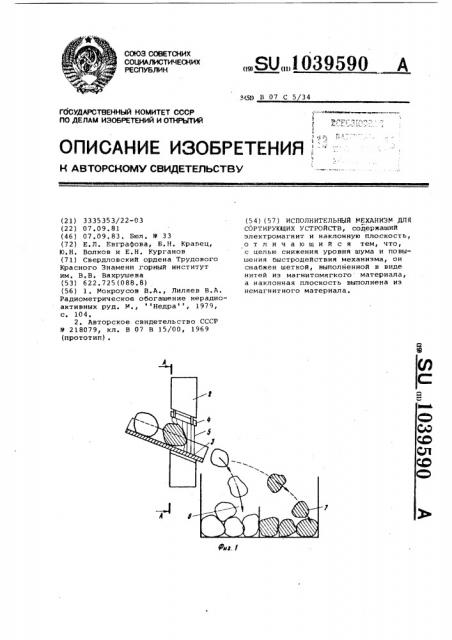

f à фи« .1 изображен исполнительный> механизм, ог>щий нид; на фиг. 2 разрез А-А «- а ф««Г. 1.

Исполнит<-.««ь««ый механизм состоит из электрома пиита, содержащего катушку 1 и магн«>топронод 2, профилиронанной наклоннг>г: плоскости:3, изготовленной иэ нема«нитно«о материала, и щетки 4, ныпол«ен««ой в виде нитей 5 из магнитомяг«

F., отсутс"âèå магнитного поля куски ««атериалг>, двигаясь по наклонной плоскости, г роходят под щеткой практически не .=адержинаясь, так как нити щетки, и=-гибаясь под действием проходящего материапа,почти не препятствуют его движению,поэтому в момент схода с рабочей поверхности куски материала за счет инерции пролетают н пр« емник 7. д««я выделения нужной частицы включаетсяя электромагнит. Стальные нити щетки ориентируются вдоль силовых линий магнитного поля и препятствуют движению куска материала, поэтому скорость частицы материала частично гасится за счет преодоления магнитных сил и она попадает в приемник 6.

Исполнительный механизм не имеет массивных подвижных частиц и для изменения траектории движения частицы не требуется изменения положения рабочего органа, что позволяет существенно повысить его быстродействие по сраннению с электромеханическими исполнительными механизмами.

Кроме того, использование предлагаемого исполнительного механизма взамен пневматического позволяет снизить шум и запыление окружающей среды, а также исключить из комплекта сортирующего устройства компрессор.
