Ротор стволообрабатывающего станка

Ротор стволообрабатывающего станка

Иллюстрации

Показать все

Реферат



1. РОТОР СТВОЛООБРАБАТЫВАЮЩЕГО СТАНКА, содержащий корпус с центргшьнЫм отверстием и направляю-щими , в которых установлены выдвижные резцедержатели, каждый из которых имеет механизм прижима, и приспособление для разведения резцедержателей , отличающ. ийся тем, что, с целью повышения надежности .работы при обрезке сучьев, ротор имеет горизонтальные направляющие, а приспособление для разведения резцедержателей выполнено в виде кольца, установленного на горизонтальных направляющих соосно ротору, подпружиненного относительно последнего и имеющего с его стороны скошенную кромку для взаимодействия с резцедержателями, которые снабжены копирами, расположенными за резцами, причем кольцо имеет кольцевую канавку , а ротор - рычаг,один конец которого расположен в этой канавке. 2.Ротор по п.1, отличающ и и с Я тем, что копиры выполнены (Л в виде шаров. 3. nort.l, отличающ и и с я тем,, что резцы выполнены U-образными..

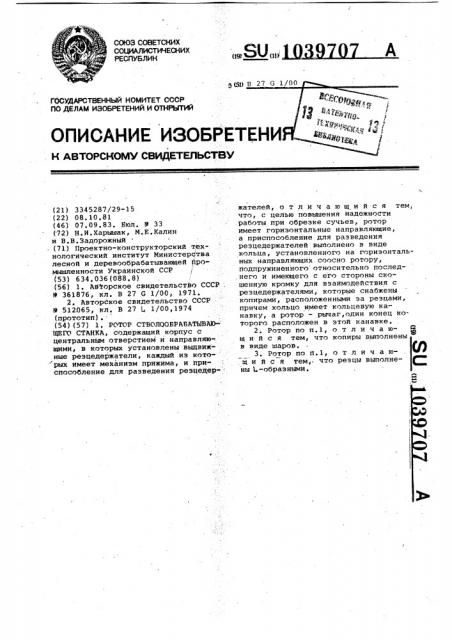

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

{191 {И) ОПИСАНИЕ ИЗОБРЕТ . Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3345287/29-15 (22) 08 ° 10.81 (46) 07 ° 09.83. Бюл. Р 33 (.72) H.È.Õàðûøàê, М.Е.Калин и В.В. Задорожный (71) Проектно-конструкторский технологический институт Министерства лесной и деревообрабатывающей промышленности Украинской CCP (53) 634,036(088.8) (56) 1. Авторское свидетельство СССР

М 361876, кл. В 27 G 1/00, 1971.

2. Авторское свидетельство СССР

В 512065, кл. В 27 {, 1/00,1974 (прототип).. (54)(57) 1. РОТОР СТВОЛООБРАВАТЫВАЮ-

ЩЕГО СТАНКА, содержащий корпус с центральным отверстием и направляю-. щими, в которых установлены выдвижные резцедержатели, каждый иэ которых имеет механизм прижима, и приспособление для разведения резцедержателей, отличающийся тем, что, с целью повышения надежности работы при обрезке сучьев, ротор имеет горизонтальные направляющие, а приспособление для разведения резцедержателей выполнено в виде кольца, установленного на горизонтальных направляющих соосно ротору, подпружиненного относительно последнего и имеющего с его стороны скошенную кромку для взаимодействия с резцедержателями, которые снабжены копирами, расположенными за резцами, причем кольцо имеет кольцевую канавку, а ротор — рычаг, один конец которого расположен в этой канавке.

2. Ротор по п.1, о т л и ч а ющ и и с Я тем, что копиры выполнены в виде шаров.

3. Ротор по п.1, о т л и ч а юшийся тем,, что резцы выполнены L-образными.

1039707

Изобретение относится к лесной и лесозаготовительной промышленности и может быть использовано в оборудовании для обрезки сучьев с поваленных деревьев.

Известен режущий орган к сучкорезным станкам роторного типа, со держащий резцы, выполненные в виде двуплечих рычагов с режущей кромкой на одном плече и опорной пятой на другом плече, которые шарнирно ус- 10 тановлены на концах подковообразного держателя с. помощью фиксирующих пружин, причем боковые стенки держателя снабжены саморазводящими кромками fl) . 15

Известен также ротор стволообрабатывающего станка, содержащий корпус с центральным отверстием и направляющими, в которых установлены выдвижные резцедержатели, каждый из которых имеет механизм прижима, I и приспособление для разведения резцедержателей j2j .

Недостатком известных режущих органов является большое количество шарнирных соединений, уменьшающих прочность самой конструкции сучкореэного органа и обуславливающих повышение массивности каждой его детали и конструкции в целом, что влечет повышен° 30 ный расход материала, а также энергии на осуществление его движения.

Кроме того, при прохождении деревьев через сучкорезный орган вершинами вперед их необходимо срезать диаметром не менее 10 сМ так как.сучко- 35 резным органом аналога они просто не будут обработаны, а для сучкорезного органа прототипа они противопоказаны, поэтому использование их для обрезки. сучьев с тонкомерной 40 древесины от, рубок ухода (p ствола

5-10 см) нецелесообразно.

Учитывая массу срубленного дерева (2,0 т) и скорость его надвигания (0,5 м/сек) на подковообразный резцедержатель сучкорезного органа устройства, получим силу удара (1,0 т), которая доказывает ненадеж-. ность этого устройства.

Цель изобретения — повышение надежности работы при обрезке сучьев.

Цель достигается тем, что ротор имеет горизонтальные направляющие, а приспособление для разведения резцедержателей выполнено в виде кольца, установленного на горизон- 55 тальных направляющих соосно ротору, подпружиненного относительно последнего и имеющего с его стороны скошенную кромку для вэаимодействия с резцедержателями,. которые снаб- 60 жены копифами, расположенными эа резцами, причем кольцо имеет коль-. цевую канавку, а ротор — рычаг, один конец которого расположен в этой канавке. 65

Кроме того, копиры выполнены в виде шаров.

Резцы выполнены Ь -образными.

На фиг,l показан роторный сучкорезный орган, общий вид; на фиг,2 — вид A на фиг.l, Роторный сучкорезный орган состоит из корпуса 1, выполненного в виде полого патрона и снабженного по бйружностр пазом 2 для подшипника 3 скольжения и канавкой 4 для текстропного ремня 5, который соединен с приводом (не показано), вращающим сучкореэный орган. К корпусу 1 по направлению тыльной стороны на резьбе закреплены горизонталЬные направляющие 6, на которых установлено кольцо 7 соосно ротору, подпружиненное относительно последнего пружиной 8 и имеющее с его стороны скошенную кромку 9 для взаимодейСтвия с подпружиненными пружиной 10 резцедержателями 11, которые снабжены копирами 12, расположенными за резцами 13, причем кольцо 7 имеет кольцевую канавку 14, а ротор - рычаг 15, один конец которого расположен в этой канавке. Копиры выполнены в виде шаров 16, которые при вращении рабочего органа упираются в ствол дерева, копируют его поверхность, не мешая передвижению хлыста в сторону кольца 7, но препятствуют вонзанию резцов 12 в ствол дерева. Для удобства монтажа в смазки шаров 16 предусмотрены пластмассовые вставки 17, удерживаемые от выпадения резцами 13, которые насажены на шпильки 18, выполненные на передних сторонах реэцедержателей 11. Во время перемещения в радиальном направлении резцедержателей ll резцы 13 скользят по фигурным пазам 19, выполненным в корпусе 1. Резцы 13 выполнены (. -образными, а диаметр отверс- тия 20 корпуса 1 равен диаметру отверстия 21 кольца 7.

Работает роторный сучкорезный орган следующим образом.

При вращении сучкореэного органа (можно и в покое с последующим включением вращения) рычагом 15 управления по горизонтальным направляющим 6 двигается кольцо 7 внутрь корпуса 1, за счет чего сжимаются пружины 8 и упираются скошенные кромки 9 в резцедержатели 11, разводят их в радиальном направлении,. а вместе с ними и

L-образные резцы 13, при этом сжимается пружина 10, после чего через отверстие 20 корпуса 1 вставляется комель (можно и вершину в захват протяжного устройства (не показано) и отпускается рычаг 15 управления. -1039707

Под действием пружин : 8 кольцо 7. по горизонтальным направляющим 6 от=. ходит в крайнее заднее положение, а подпружиненные резцедержатели 11 с Ь -образными резцами 13 под действием пружин 10 сжатия радиально передвигаются к центру корпуса 1 и, упираясь в ствол дерева шарами 16, обкатываются по нему, копируя его форму и препятствуя вонзанию рез- .. ца 13 в ствол дерева. При протяжке - 10 дерева его сучки надвигаются на вращающиеся L-образные резцы 13, которые своими режущими кромками ".: срезают эти сучки, при этом каж дый резец 13 вместе с резцедержателем 11 может автономно смещаться в радиальном направлении до преде-,: ла, копируя форму дерева. После вы- . хода дерева из сучкорезного органа. цикл повторяется.

Предложенный роторный сучкорезный орган по сравнению с прототипом обладает рядом преимуществ, а именно: компактностью и малогабаритностью, а также малым весом и небольшой потребностью энергии1 возможностью использования его на небольших самоходных установках с мотоциклетными двигателями; возможностью очистки деревьев (сучьев) диаметром 2 см и выше, а также очистки самых сучьев от хвои в цехах переработки хвойной зелени на,хвойно-витаминную муку; возможностью широкого использования его при рубках ухода, санитарных рубках и прореживаиии .

Экономическая эффективность от. внедрения трех роторных сучкорезных органов при переработке 20,0 тыс.м хвойных ветвей составляет 25,5 йыс. руб.

1039707

Составитель A.Максимов

Редактор В.Ковтун Темред И.Гайду КоРРектоР Г,Ого

Заказ 6799/13 Тираж 503 Подписное

BHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. ужгород, ул. Проектная, 4
