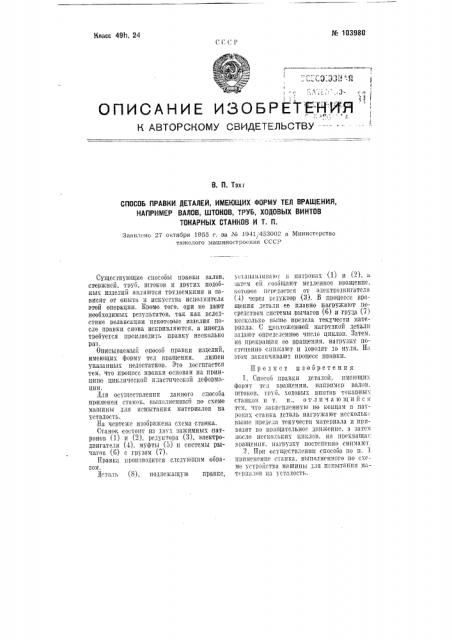

_#_. 103980

Класс 49h, 24 (С Р

С;СХЭЗ:. ".й

I 1 йЯФ "..А ; . Д- а ) ОПИСАНИЕ И 3 О Б Р ЕТ Е и ) гЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

B. П. Тэхг

СПОСОБ ПРАВКИ ДЕТАЛЕЙ, ИМЕЮЩИХ ФОРМУ ТЕЛ ВРАЩЕНИЯ, НАПРИМЕР ВАЛОВ, ШТОКОВ, ТРУБ, ХОДОВЫХ ВИНТОВ

ТОКАРНЫХ СТАНКОВ И Т. П.

Заявлено 27 октября 1955 г. ва М 1941 453002 в Министерство

/ тяжелого машиностроения СССР

Существующие сиосооы правки валов, стержней, труб, штоков и других подобных изделий явля)отея трудоемкими и зависят от опыта и искусства исполнителя этой операции. Кроме того, они не дают необходимых результатов, так как вследствие релаксации некоторые изделия после правки снова искривляются, а иногда требуется производить правку несколько раз.

Описываемый опосоо правки изделий, имеющих форму тел вращения, лишен указанных недостатков. Это достигается тем, что процесс правки основан на принципе циклической пластической деформа,— ции.

Для осуществления данного способа применен станок, выполненный по схеме машины для ис пытания материалов на усталость.

Па чертеже изображена схема станка..

Станок состоит пз двух зажимных патронов (1) и (2), редуктора (3), электродвигателя (4), муфты (5) и системы рычагов (G) с грузом (7).

Правка производится следу)ощпм образом.

;)(сталь (8), подлежащую правь.е, ус)11н11влива)от в патронах (1) н (2), а затем ей сообщают медленное вращение. которое передастся от электродвигателя (1) через редуктор (3). В процессе вращения детали ее плавно нагружа1от посредством системы рычагов (6) и груза (7) несколько вьппо предела текучести матерпаяа. С г))1)ЛОжЕННОй НатруЗКОй ЛЕтаЛИ задают определенное число циклов. Затем не прекращая ео вращения, нагрузку постепенно снижают и доводят LO нуля. Па этом заканчивают процесс правки.

Предмет изобретения

1. С)1особ правки деталей, имеющих форму Tc;I вращения, например валов, пггоков, тр) о, ходовых винтов TOHàpíûx станков и т. п., отличающийся тем, что закрепленную по концам в патронах станка деталь нагружают нсскольк: вьппе предела текучести материала II прпводят во вращательное движение, а затем после нескольких циклов, не прекращая вращения, нагрузку постепенно снимают.

-. Прп осуществлении способа по и. 1 прп)1ененпс станка, выполненного по схеме устройства машины для испытания мате))палов Iш ? сталость.
