Класс 64b 21,(ф 1 Щ гг 1 О

СССР

1

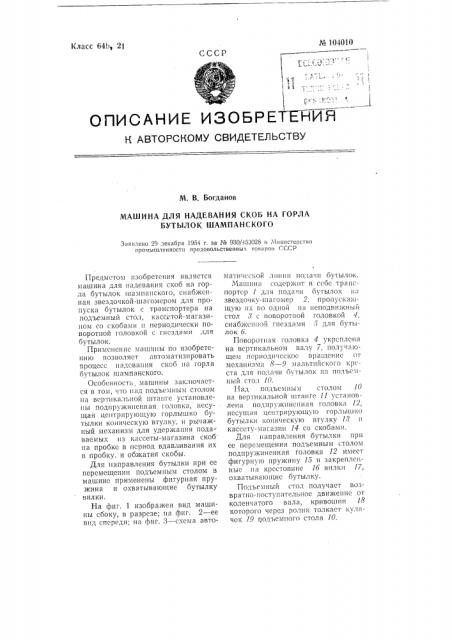

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. В. Богданов

МАШИНА ДЛЯ НАДЕВАНИЯ СКОБ НА ГОРЛА

БУТЫЛОК ШАМПАНСКОГО

Заявлено 29 декабря (954 г. за № 930/(53028 в Мин((стерство промышленности продовольственных товаров ГССР

Предметом изобретения является машина для надевания скоб ня горла бутылок шампанского, снабженная звездочкой-шагомером для пропуска бутылок с транспортера на подъемный стол, кассетой-магазином со скобами и периодически поворотной головкой с гнездами для бутылок, Применение маппшы по изобретению позволяет автоматизировать процесс надевания скоб ня горла бутылок шампанского.

Особенность машины заключастся в том, что пад подъемным столом па вертикальной штанге установлены подпружиненная головка, несущая це((трирующую горлышко бутылки коническую втулку, и рычажный механизм для удержания пода-. ваемых из кассеты-магазина скоб на пробке в псриод вдавливания их в пробку. и обжатия скобы.

Для направления бутылки при ее перемещении подъемным столом в машине применены фигурная пружина и охватывающие бутылку вилки.

На фиг. 1 изображен вид машины сбоку, в разрезе; ((a фиг. 2 — ее вид спереди; на фиг. 3 †схе автоматичсс кой лип и н подачи бутьиок.

Машина содержит в ссос транспортср 1 для подачи бутылок ня звездочку-шагомер 2, пропускя(ощую пх f(o одной ня неподвижный стол 8 с поворотной головкой 4, снабжснпоп гнездами 5 для бутылок 6.

Поворотная головка 4 укреплена на вертикальном валу 7, получ(пощем периодическое вращение от о — 9 (2J(hTI(I(CKOI О (ерСста для подачи бутылок ня подъе".,1пь(й cTo, (!О

Над под ьемным столом 10 на вертикальной штанге 11 установлена поппруж(шснная головка 12, несущ гя центрирующую горлышко бутылки коническую втулку 18 и кассету-магазин 14 со скобами.

Для направления бутылки при ее перемещении подъемным столом подпружиненная головка 12 имеет фигурную пружину 15 и закрепленные ня крестовине 16 вилки 17, охватывающие бутылку.

Подъемный стол получает возвратно-поступательное движение от коленчатого вала, кривошип 18 которого через ролик толкает кулачок 19 подъемного стола 10. № 1040)0

На подъемном столе 10 бутылка поднимается вверх и своим горлышком попадает в коническую втулку 18. Одновременно в гнездо втулки из кассеты-магазина 14 подается скоба, которая с помощью выреза на втулке строго фиксируется по оси бутылки.

При дальнейшем движении подъемного стола подпружиненная головка сминает пробку, вдавливает ь нее скобу и обжимает ес по пробке. Скоба, вдавленная в пробку, принимает наклонное положение по наклону выреза во втулке 18.

В период, когда скоба вдавлена в пробку и приняла наклонное положение, вертикальная штанга 11 кольцевой выточкой доходит до гнезда с шариками 20 на колонке

21. При этом шарики перекатываются в кольцевую выточку штанги

11 и увлекают втулку 22, и следовательно, и подпружиненную головку 12, При движении вверх подпружинснной головки 12 ползун 28 через штифт 24 увлекает вверх лапку 25.

Последняя, будучи шарнирно связана с колонкой 21, с помощью вилки 2б приобретает поступательное движение, охватывает своими рожками венчик бутылки и, ударяя в скобу, ставит се в центр венчика бутылки.

При движении подъемного стола

10 вниз приходят в исходное положение подпружиненная головка и лапка 25.

Машина снабжена механизмом

27 блокировки. В случае, если поворотная головка 4 не подала бутылки па подвижный стол 10 (не сработал механизм подачи скобы), не будет подана из кассеты-магазина очередная скоба.

Предмет изобретения

1. Машина для надевания скоб на горла бутылок шампанского, снабженная звездочкой-ша гомером для пропуска бутылок с транспортера на подъемный стол, кассетоймагазином со скобами и периодически поворотной головкой с гнездами для бутылок, о т л и ч а ющ а я с я тем, что, с целью автоматизации процесса одевания скоб, над подъемным столом на вертикальной штанге установлены подпружиненная головка, несущая центрирующую горлышко бутылки коническую втулку, и рычажный механизм для удержания подаваемых из кассеты-магазина скоб на пробке в пери ц вдавливания их в пробку и обжатия скобы.

2. В машине по п, 1 применение для направления бутылки при ее перемещении подъемным столом монтированной на подпружиненной головке фигурной пружины и закрепленных на неподвижной колонке вилок, охватывающих бутылку.

Фиг. 1

1

Г l ; j )

1 IL3

76 — — щт — г ) !

/ й

1 !

7

Ц,Д Ф вЂ” С » ь»Л lii4()lE)
