Устройство для ударно-вращательного бурения

Устройство для ударно-вращательного бурения

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ УДАРНО-ВРАИ1АТЕЛЬНОГО ВУРЕНИЯ, содержащее соосно расположенные центральный и периферийный породоразрушающие элементы с концентрично расположенными корпусами , имеющими возможность осевого перемещения относительно друг друга, и подпружиненный относительно, корпуса.центрального породоразрушающегб элемента ударник, установленный с возможностью взаимодействия с корпусом периферийного породоразру шающего элемента, отлича. ющ . е е с я тем, что, с целью повышения эффективности бурения путем увеличения частоты ударов, оно снабжено дополнительным ударником, подпружиненным относительно корпуса перифе;рийного породоразрушающего элемента и установленным с возможностью взаи (О модействия с корпусом центрального породоразрушсоощего элемента. .

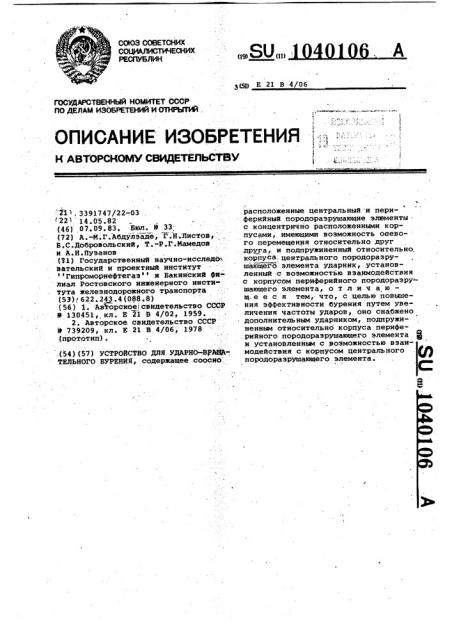

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) 3(51) Е 21 В 4 06

ОПИСАНИЕ ИЗОБРЕТЕН

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ 211, 3391747/22-03 (22 14.05.82 (46),07.09е 83. Бюл. Р 33; (72) A.-M.Ã.Àáäóëçàäå, Г.Н. Листов, .

Б.С.Добровольский, T.-P.Ã.Ìàìåäoâ и А.Н.Пузанов (71) Государственный научно-исследо вательский и проектный институт Гипроморнефтегаз и Бакинский филиал Ростовского инженерного института железнодорожного транспорта (53)! 622.243.4(088.8) (56) 1. Ав .горское свидетельство СССР

9 130451, кл. Е 21 В 4/02, 1959.

2. Авторское свидетельство СССР

9 739209, кл. Е 21 В 4/06, 1978 (прототип) ..(54)(57) УСТРОЙСТВО ДЛЯ УДАРНО-В АЩА»";

ТЕЛЬНОГО БУРЕНИЯ, содержащее соосно. расположенные центральный и периферийный породоразрушающие элнментыс концентрично расположенными корпусами, имеющими возможность овевого перемещения относительно друг друга, и подпружиненный относительно. корпуса центрального породоразрушающегб элемента ударник, .Установленный с возможностью взаимодействия с корпусом периферийного породоразрушающего элемента, о т л и ч а ю— щ.е е с я тем, что, с целью повышения эффективности бурения путем увеличения частоты ударов, оно снабжено дополнительным ударником, подпружиненньм относительно корпуса периферийнбго породоразрушающего элемента

O и установленньм с возможностью взаимодействия с корпусом центрального породоразрушающего элемента.

1040106

Изобретение относится к буровой технике, а именно к устройствам для ударного бурения.

Известно устройство для ударновращательного бурения, содержащее корпус, ударники, соосНо расположенные периферийные н центральный породоразрушающие элементы .41 .

Недостатком такого, устройства является то, что ударное воздействие на забой осуществляется посредством 10 пневмоударников, имеющих сложную конструкцию и ограниченный ресурс работы в забойных условиях.

Наиболее близким к изобретению по технической сущности и достигаемому 15 результату является устройство для ударно-вращательного бурения, содержащее сооано расположенные центральный и периферийный породоразрушающие элементы с концентрично размещенными корпусами, имеющими возможность осевого перемещения относительно друг друга,;и подпружиненный . относительно корпуса центрального породоразрушающего элемента ударник, ,установленный с возможностью взаимодействия с корпусом периферийного породоразрушающего элемента $2j, Недостатком известного устройства является низкая эффективность процесса разрушения:забоя скважины, связанная с неравномерной передачей к центральным и периферийным элементам.

Этот недостаток обуславливается тем, что .центральные элементы устройства оказывают статическое воздей-З5 ствие на породу, что снижает разрущаемость забоя и чистоту колебания ударника. Это в свою очередь также снижает динамическое воздействие пе:-. риферийных элементов на породу забоя,40 в Результате чего общая производительность процесса разбуривания скважины падает.

Цель изобретения — повышение эффективности бурения путем увеличения 45 частоты ударов.

Поставленная цель достигается тем, что устройство для ударно-вращательного бурения, содержащее соосно расположенные центральный и пери- 50 ферийный породоразрушающие элементы с концентрично расположенными корпусами, имеющими возможность осевого перемещения относительно друг друга, и подпружиненный относительно корпуса центрального породоразрушающвго элемента ударник, установленный с воэможностью взаимодействия с корпусом периферийного породоразрушающего элемента, снабжено дополнительным ударником, подпружиненньм относительно корпуса периферийного породоразрушающего элемента и установленным с -воэможностью взаимодействия с корпусом центрального породоразрушающего элемента.

На чертеже изображено устройство для ударно-вращательного бурения.

Устройство для ударно-вращательного бурения состоит из концентрично расположенных центрального 1 и периферийного 2 корпусов с соответствующими соосно расположенными породораэрушающими элементами 3 и 4, ударников 5 и б, соединенных при помощи пружин 7 и 8 с корпусами 1 и

2 и взаимодействующих с наковальнями 9 и 10 корпусов 2 и 1. Периферийя ный корпус соединен с возможностью осевого перемещения с центральным корпусом при помощи шпонок 11, расположенных в шпоночных канавках периферийного и центрального корпусов °

Устройство работает следующим образом.

В зависимости от разрушения забоя скважины периферийным 4 или центральными 3 породоразрушающими элементами выбирается масса ударников 5 и б и жесткость пружин 7 и 8. Этим устанавливается величина ударных нагрузок на забой, частота воздействия породоразрушающих элементов на

< забой и, тем самым, опережаемость процесса разрушения центральной или периферийной частей забоя скважины элементами 3 и 4., Режим и компановка ,выбирается в зависимости от физикомеханических характеристик разбуриваемых пород и диаметральных соотношений рабочей поверхность элементов

3 и 4.

В процессе заглубления устройства за счет резонансных явлений ударники 5 и б получают соответствующие колебания, которые непрерывно накладываются друг на друга и передаются на наковальни 9 и 10.

Возбуждаемые динамические нагрузки через элементы 3 и 4 передаются на забой, повышая разрушаемость горных пород и интенсивность заглубления устройства.

Технико-экономическая эффектив-. ность от внедрения изобретения — повыповышение интенсивности процесса разрушения забоя скважины и, следовательно, сокращение цикла строительства скважины.

1040106

Составитель A,Ñåðãà÷åâ

Редактор Н.Д куган Техред T,Маточка: Корректор Л. Бокшан

Заказ 6845/33 Тираж 603 Поддисное . ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

3.13035 Москва, Ж-35, Раушская наб., д.415

Филиал ППП Патент, г.ужгород, ул.Проектная,4
