Конденсатоотводчик
Иллюстрации
Реферат
КОНДЕНСАТООТВОДЧИК, содержащий цилиндрический корпус с впускным и выпускным патрубками, в последу нем из которых установлен сетчатый запорный орган, отличающийс я тем, что, с целью повышения эксплуатационной надежности, о дополнительно снабжен размещенным под выпускным патрубком съемным поддоном с отбортовкой, установленным с образованием между последней и торцом .выпускного патрубка гидрозатвора в виде кольцевого канала, участок патрубка, примыкающий к поддону, выполнен с увеличенным поперечным сечением , а запорный орган размещен в упомянутом участке.
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН .
:.,ЭСЮ Г 16 Т 1 00
ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР
IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ 1Р"С Р!- . !„ + ei ?
К . АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3445766/29-06 (,22) 28.05.82 (46) 07.09.83. Бюл. Р 33 (72) И. M. Каплан и P. A. Филатова (71) Ордена Ленина Калининский вагоностроительный завод им. M. H. Калинина (53) 621.186(088.8) (56) 1. Патент QUA Р 3635238, кл. 137-195, опублик. 1972.
Авторское свидетельство СССР
В 606030, кл. Р 16 Т 1/12, 1973. (54)(57) КОНДЕНСАТООТВОДЧИК, содер- жащий цилиндрический корпус с впуск„„SU„„1040266 А ным и выпускным патрубками, в последФ нем из которых установлен сетчатый запорный орган, о т л и ч а ю щ и и с я тем, что, с целью повышения эксплуатационной надежности, оа дополнительно снабжен размещенным под выпускным патрубком съемным поддоном с отбортовкой, установленным с образованием между последней и торцом выпускного патрубка гидрозатвора в виде кольцевого канала, участок патрубка, примыкающий к поддону, выполнен с увеличенным поперечным се- чением, а запорный орган размещен в упомянутом участКе.
1040266
Изобретение относится к. устройствам, предназначенным для выпуска конденсата иэ теплознергетических систем, и может быть использовано, в частности, для отвода избытка воды из кожуха, в котором расположены 5 токоприемные элементы нагревателей котла.
Известен конденсатоотводчик, содержащий цилиндрический корпус с впускным и выпускным патрубками, размещенный в корпусе выпускной клапан, кинематически соединенный с двумя поплавками 1 1.
Недостатки такого конденсатоотводчика — его сложность, приводящая !5 к невысокой надежности работы, невысокая производительность и невозможность обеспечения пропуска воздуха через конденсатоотводчик в систему при образовании в ней разрежения.
Наиболее близким к предлагаемому 20 по технической сущности и достигаемому результату является конденсатоотводчик, содержащий цилиндрический корпус с впускным и выпускным патрубками, в последнем из которых установ- 5 лен сетчатый запорный орган (2 j., Недостатками известного конденсатоотводчика являются невысокая эксплуатационная надежность из-за больmoro гидравлического сопротивления З0 сетчатого запорного органа, невысокая производительность и невозможность осуществления очистки воздуха, поступающего в корпус и далее в систему, при возникновении в ней раз- 35 режения.
Цель изобретения . — повышение эксплуатационной надежности.
Указанная цель. достигается тем, что конденсатоотводчик, содержащий цилиндрический корпус с впускным и выпускным патрубками, в последнем из которых установлен сетчатый запорный орган, дополнительно снабжен размещенным под выпускным патрубком съемным поддоном с отбортовкой, установленным с образованием между последней и торцом выпускного патрубка гидрозатвора в виде кольцевого канала, участок патрубка, примыкающий к поддону, выполнен с увели- 50 ченным поперечным сечением, а запорный орган размещен в упомянутом участке..

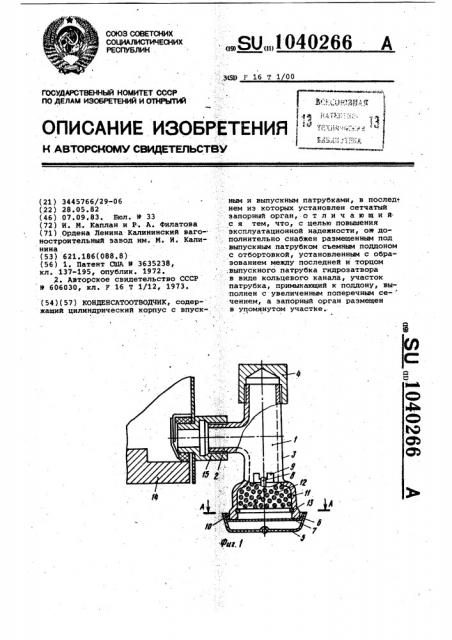

На фиг. 1 показан конденсатоотводчик, общий вид; на фиг. 2 — разрез
А-A на фиг. 1. 55
Конденсатоотводчик содержит цилиндрический корпус 1 с впускным и выпускным патрубками 2 и 3 соответственно. Корпус 1 снабжен крышкой 4.
Под выпускным патрубком 3 размещен съемный поддон 5 с отбортовкой 6.
Горизонтальное положение поддона 5 относительно патрубка 3 фиксируется опорной пластиной 7, поджатой к последнему упругой скобой 8, закрепленной своими загнутыми концами в радиальных пазах 9. Поддон 5 установлен с образованием между отбортов- кой 6 и торцом выпускного патрубка
3 гидроэатвора в виде кольцевого канала 10. Участок 11 патрубка 3 выполнен с увеличенным поперечным сечением по. сравнению с сечением патрубка 3 и корпуса 1, Сетчатый эапорный орган 12 размещен в участке 11 и представляет собой упорядоченную стальйую или капроновую сетку, зафиксированную в участке 11 посредством упругой шайбы 13. Конденсатоотводчик может быть установлен на объекте 14, например, с помощью ступенчатой втулки 15.
Конденсатоотводчик работает следующим образом.
При появлении на объекте конденсата (воды) последний через впуск-. ной натрубок 2 поступает в корпус 1, смачивает сетчатый запорный орган
12 и по мере заполнения корпуса 1 через кольцевой канал 10 выводится иэ конденсатоотводчика. По количеству отводимого конденсата (воды) судят о скорости заполнения объекта конденсатом и, таким образом, о состоянии внутриобъектовых устройств.
При прекращении отделения конденсата небольшое его количество удерживается в сетчатом запорном органе 12 за счет капиллярных сил и в поддоне
5, предотвращая, таким образом, попадание воздуха.в корпус 1. При прекращении работы объекта (системы) и для проведения ревизии конденсатоотводчика остатки конденсата сливают из поддона после отсоединения ,его от корпуса посредством скобы 8.
При возникновении разрежения в объекте (системе) воздух просачивается через кольцевой канал 10 (гидрозатвор) в корпус 1 и далее через сетчатый запорный орган 12 в объект (систему).
Снабжение конденсатоотводчика размещенным под выпускным патрубком съемным подцоном с отбортовкой, установленным с образованием между последней и торцом выпускного патрубка гидроэатвора в виде кольцевого канала, выполнение участка патрубка; примыкающего к поддону, с увеличенным поперечным сечением, размещение запорного органа в упомянутом участке позволяют снизить гидравлическое сопротивление истечению конденсата, повысить производительность предлагаемого конденсатоотводчика, исключить попадание воздуха при нормальных режимах работы системы и обеспечить очистку воздуха и поступление его в систему (объект) при возникновении в ней разрежения, что в конечном итоге обеспечивает высокую эксплуатационную надежность.
