1. УСТРОЙСТВО ДЛЯ ИЗГО ТОВЛЕНИЯ ОБРАЗЦОВ пород в форме куба из керна, содержащее корпус, эпек тродвигатепь, узеп разрезки с дисками 3 и подвижный стоп со струбцинами, отличающееся тем, что, с увеличения производительности и точнооти изготовления образца, на подвижном столе смонтировано Г-образное основание с взаимно перпендикулярными пазами для крепления струбцины, струбцина выпопнева в виде прямой пятиугольной полой призмы с тремя прямыми двугранными углами, в одном из оснований которой перпендикулярно ребру среднего прямого двугранного угла и друг другу выполнены пазы с поперечным сечением в виде прямоугольного треугольника, один из катетов которого лежит в основании призмы, в котором выполнены пазы, а в грани, лежащей против среднего прямого угла, закреплен упорный винт, ось кото-, роге расположена в биссекторной ппоскооти среднего прямого двугранного угла. 1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

3(Я) 6 01 N 1/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3460034/22-26 (22) 21.05.82 (46) 07.09.83. Бюп. № 33 (72) Ю.А.Афиногенов, П.М.Чуваков .и В.М; Филатов (71) Сйбирский научно-исследоватепьокий институт геопогии, геофизики и минерального сырья (53) 543.053 (088.8) (56) 1, Авторское свидетепьство СССР № 398399, кл. В 28 I) 1/04, 1970.

2. Авторское свидетепьство СССР № 872279, кл. В 28 D 1/04, 1981.

3. Авторское свидетепьство СССР

¹ 306966, кп. B 28 D 1/04, 1969. (54)(57) 1. УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ОБРАЗЦОВ пород в форме куба из керна, содержащее корпус, эпектродвигатепь, узел разрезки с дисками ф

„,SUÄÄ 1040373 А и подвижный стол со струбцинами, о ти и ч а ю щ е е с я тем, что, с цепью

-увепичения производительности и точнос ти изготовления образца, на подвижном столе смонтировано Г-образное основание с взаимно перпендикулярными пазами дпя креппения струбцины, струбцина выпопнена в виде прямой пятиугопьной попой призмы с тремя прямыми двугранными

-.угпами, в одном из оснований которой перпендикулярно ребру среднего прямого двугранного угла и друг другу выпопнены пазы с поперечным сечением в виде прямоугольного треугопьника, один из катетов которого лежит в основании призмы, в котором выпопнены пазы, а в грани, лежащей против среднего прямого угпа, закреплен упорный винт, ось кото-, рого распопожена в биссекторной ппоскооти среднего прямого двугранного угла.

1040373

2.. Устройство по и. 1, о т и и ч а, - прямоугопьного треугольника, а в.боко ю щ е е с я тем, что струбцина снабжена вых гранях Г-образного основания выпоп» шпанкой с поперечным сечением в вице иены отверстия дпя крепежных винтов.

Изобретение относится к нефтяной и горной промышленности, в частности к пабораторному иэготовпению образцов пород в форме куба с цепью изучения ее свойств в трех выбранных взаимно пер- пендикупярных направпениях ипи под угпом к этим направпениям, Кроме того, изобретение может найти применение в строитепьном депе.

Известно устройство, с помощью которого производится изготовление образцов в форме куба, содержащее вращающийся круг, привод и горизонтально перемещающийся стоп, имеющий ось его наклона, I5 смонтированный с возможностью поворота вокруг оси, перпендикупярной оси его наклона и расположенной под центром вращения отрезного круга (11.

Известен станок дпя резки минерапов, 2О вкпючающий раму, дисковую пипу с приводами вращения и подачи и каретку с уст ройством дпя эакреппения минерапа, выполненным в виде выдвижных упоров, установленных на поворотном диске, и прижимного винта, и снабженный закреп пенной на поворотном диске камерой, эапопненной вязкотекучим напопнитепем, с датчиком давления, причем выдвижные упоры одним концом установлены в напал- нитепе (2).

Недостатками известных устройств явпяются неточность поворота раэреэаемых заготовок с помощью угломерных устройств и низкая производитепьность, обусповпенная многократным повторением З5 операций поворота перемещающегося стопа.

Известно устройство дпя изготовпения образцов пород в форме куба из керна содержащее корпус, эпект роцвигатепь, передвижной стоп со струбцинами и узеп разрезки с дисками. На корпусе устройства с помощью кронштейна смонтирован узеп выбуривания с ваном и коронкой, а на вертикальной стенке установпена съемная поворотная площадка, на которой закреплен узеп шпифования с валом

2 и дискам, причем струбпины выполнены съемиЫми, а электродвигатель закреплен на переносной плаащадке f3j.

Недостатком известного устройства явпяется неточность иэготовпения образца, обусповпенная тем, что дпя изготовпения куба необходимо осуществпять поворот породы с помощью угпомерного устройства.

Цепь изобретения» увепичение проиэводитепьности и точности изготовления образцов пород в форме куба.

Указанная цепь достигается тем, что устройство дпя изготовпения Образцов пород в форме куба из керна, содержащее корпус, эпектродвигатепь, узел разрезки с дисками и подвижный стоп со струбцинами,снабжено Г-образным основанием. с взаимно перпендикупярными пазами дпя крепления струбцины, а струбцина выпопнена в виде прямой замкнутой пятиугопь4 ной попой призмы с тремя прямыми дву гранными угпами, в одном из оснований которой перпеицикупярно ребру среднего прямого двугранного угпа и друг другу выпопнены пазы с поперечным сечением в виде прямоугопьного треугопьника, один из катетов которого нежит в!эсновании призмы, в котором выполнены пазы, а s г р ан и, пежащей против среднего прямого двуграннто угла, закреплен упорный винт, ось которого распопожена в биссекторной цпоскости среднего прямого двугранного угпа.

C цепью надежного эакреппения струбцины в пазах Г-образного основания, струбцина снабжена шпанкой, имеющей в поперечном сечении вид прямоугольного треугопьника, а в боковых гранях Г-образногО Основания выпопнены Отверстия дпя к фпежны х BHliTQBà

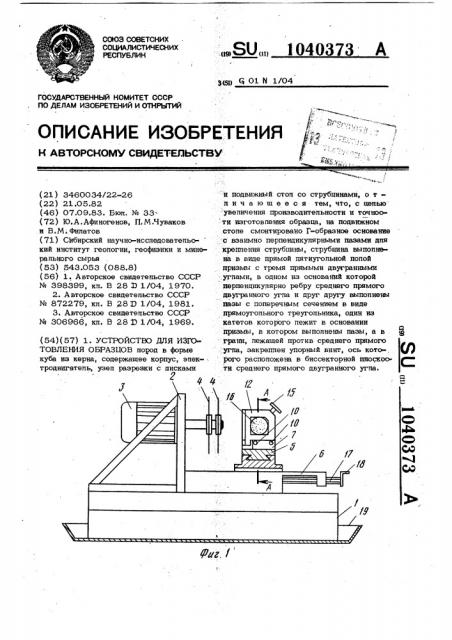

На фиг. 1 изображено устройство дпя изготовпения образцов, общий вид; на фиг. 2 - сечение А-А на фиг. 1; на фиг.

3 - Г-образное основание, вид сверху; на фиг. 4 - струбцина с керном, 73 надежное эакренпение струбцины 12 в пазу 8 основания 7. Дпя расчпенения керна струбцину с керном подают ао направлякяцим 5 и 6 к сдвоенным пилам 4, расстояние между которыми выбрано в зависимости от дпины ребра куба, и прстизводят первый пропил керна.

После етого освобождают винты 10 и вынимают струбцину 12 из паза, :8 основания 7 и шпонку 11 иэ паза 13.

Поворачивают струбцину 12 вокруг ребра среднего прямого двугранного угпа на

90 и вставляют ее в тот же паэ 8— основания 7, а шпонку 11 - в другой паз 14 струбцины, и затягивают вин ты 10.

Повторяют операцию расчпенения керна сдвоенными пинами 4 под угпом 90 к о первому пропипу, Освобождают струбцину 12 с помощью винтов 10, поворачивают ее на 90О вокруг оси,. перпендику пярной основанию 7, и закрепляют ее в другом пазу 9 основания 7,тем самым . производя подготовку к поспеднему расчпе» нению керна. Подают струбцину с керном к сдвоенным пипам 4 по направляющим 5 и 6, производят третий пропил,в результате которого попучают куб заданного. размера.

Освободив струбцину 12 винтами 10, а керн 16 винтом 15, подготавпивают струбцину дпя зажима следующего керна, и операции повторяются.

Охпаждающая пилы емупьсия собирается в.емкости 19, сливается и вновь подается дпя охлаждения пип. На чертеже система охпаждения пип не показана.

Выполнение предлагаемого устройства с Г-образным основанием, в котором закреппена струбцина, дает воэможность изготавпивать образцы пород в форме куба из кернов раэпичных диаметров с . высокой точностью и с бопьшей производитепьностью.

По сравнению с базовым объектом» прототипом устройство обеспечивает по-. вышение проиэводитепьности труда в

3 раза. При атом ожидаемый акономический эффект составит 60660 руб. в год.

3 1 О403

Устройство дпя изготовпення образцов пород содержит станину 1, на которой жестко закреплена стойка 2 с эпектродвигатепем 3. На валу епектродвигатепя

3 закреплены сдвоенные алмазные пины

4, расстояние между которыми устанавпивают s зависимости от заданного раз- ., мера куба. Устройство снабжено подвижным стопом с направпяюшими 5 и 6. На налравпяющей 5 жестко закреппено Гобразное основание 7, ю верхней грани которого выцопнены взаимно перпендику пярные павы 8 и 9, на боковых его гранях - гнезда под винты 10. В мазах

8 ttns 9 с цомошью винтов 10 и шпонки 15

11 закреплена струбцина 12. Струбпина, 12 представпяет собой жесткую раму, . вьпюпненную в виде прямой попой пяти- . угопьной призмы с тремя прямыми двуграниыми углами. В одном из оснований 20 призмы перпендикупярно ребру среднего прямого двуграцюго угпа и друг другу выпопнены пазы 13 и 14 под шпонку 11 с поперечным сечением в виде прямо угопьного треугопьника, Ширина пазов 8 и 9 основания 7 допж на быть равна топщине призмы.

Qcb винта 15, зажимающего керн 16. между внутренними гранями среднего прямого двугранного угпа призмы, лежит 30 в биссекторной ппоскости етого угпа призмы.

Подвижный стол сюбжен червяком 17,. с рукояткой 18.

Станина 1 помещена в емкость 19 дпя сбора и спива охлаждающей .пипы

4 емупьсии.

Предлагаемое устройство работает спедующим образом.

Керн 16 помешают в струбцину 12 и 4р закрепляют винтом 15. Помешают струб-.- нину 12 в паз 8 основания 7,. вставпя- ют шпонку 11 в паэ 13 струбцины 12, эакрепцяя ее винтами 10, передающими „ усипие через шпонку 11 на струбцину 12.

При етом струбцина прижимается к вер-. тикапьному борту паза 8 и к его горизонтальному дну. Тем самым происходит
