Реферат



УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ПЛАСТИФИКАТОРА НА НИТЕВИДНЫЙ МАТЕРИАЛ , содержащее корпус, в котором последовательно по ходу перемещения материала расположены горизонтальные трубчатые направляющие для нитевидного материала, камеру для нанесения пластификатора на материал с трубопроводом для подвода пластификатора в камеру и трубчатые направляющие для охлаждения нитевидного материала, о т л и чающеес я тем, что, с целью расширения технологических возможностей и повышения качества материала, оно содержит установленный на конце трубопро-. вода для подвода пластификатора диск для подачи пластификатора на нитевидный материал, имеющий форму усеченного конуса, меньшее основание которого обращено к концу трубопровода, при этом камера для нанесения плГастификатора на материал в основании имеет две конусообразные выемки, вершины которых соединены с: трубчатыми наг правляющими .для охлаждения нитевид (Л ного материала, а каждая трубчатая направляющая для нитевидного материала имеет уплотнитель, размещенный на его конце.

„„SU „„1041020

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИ4ЕСНИХ

РЕСПУБЛИК

Зсю В 05 0 1 4 0 06 В 3/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ .;: ." .

К ПАТЕНТУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬП ИЙ (21) 2446953/28-12 (22) 21.01.77 .(31) P 2602312.1 (32) 22.01.76 (33) фРГ (46) 07.09.83. Бюл. Ю 33 (72) .Вернер Хартманн (ФРГ) (71) Харве АГ (Швейцария) (53) 677.057.6(088,8) (56) 1. Заявка ФРГ V 2220321,, кл, 39 а+ 3/10, 1976. (54) (57) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ

ПЛАСТИФИКАТОРА HA НИТЕВИДНЫЙ МАТЕ"

РИАЛ, содержащее корпус, в котором последовательно по ходу перемещения материала расположены горизонтальные трубчатые направляющие для нитевидного материала, камеру для нанесения пластификатора на материал с трубопроводом для подвода пластификатора в камеру и трубчатые направляющие для охлаждения нитевид- . ного материала, о т л и ч а ю щ е ес я тем, что, с целью расширения

Ф технологических возможностей и повы шения качества материала, оно содер жит установленный на конце трубопро-. вода для подвода пластификатора диск для подачи пластификатора на нитевидный материал, имеющий форму усеченного конуса, меньшее основание которого обращено к концу трубопровода, при этом камера для нанесения пластификатора на материал в основании имеет две конусообразные выемки, вершины которых соединены с трубчатыми направляющими для охлаждения нитевидного материала, а каждая трубчатая направляющая для нитевидного материала имеет уплотнитель, размещенный наего конце.

1 104

Изобретение относится к отделочному производству и может быть использовано при нанесении покрытия на нитевидный материал, из которого в дальнейшем изготавливают рыболовные сети, судовые тросы.

Известно устройство для нанесения пластификатора на нитевидный мате-. риал, содержащее корпус, в котором последовательно по ходу материала рас-10 положены горизонтальные трубчатые направляющие для нитевидного материала, камеру для нанесения пластификатора на материал с трубопроводом для подвода пластификатора в камеру и трубчатые направляющие для охлаждения нитевидного материала (1 1 .

Недостатком известного устройства является то, что пластификатор невозможно равномерно размещать и он оседает на стенках камеры, создавая утолщения, что снижает качество получаемого материала.

Цель изобретения - расширение -технологических воэможностей и повышение качества изготавливаемого материала.

Поставленная цель достигается тем, что устройство для нанесения пластификатора на нитевидный материал, созо держащее корпус, в котором последовательно по ходу перемещения материала расположены горизонтальные . трубчатые направляющие. для нитевид-. ного материала, камеру для нанесения пластификатора на материал с трубопроводом для подвода пластификатора в камеру и трубчатые направляющие для охлаждения нитевидного материала, содержит установленный на конце трубопровода для подвода пластификатора диск для подачи пластификатора на нитевидный материал, имеющий форму усеченного конуса, меньшее основание которого обращено к концу трубопровода, при этом камера для нанесения пластификатора на материал в основании имеет две конусообразные выемки, вершины которых. соединены с трубчатыми направляющими для охлаждения нитевидного материала, а каждая трубчатая 5О направляющая для нитевидного материала имеет уплотнитель, размещен- ный на его конце.

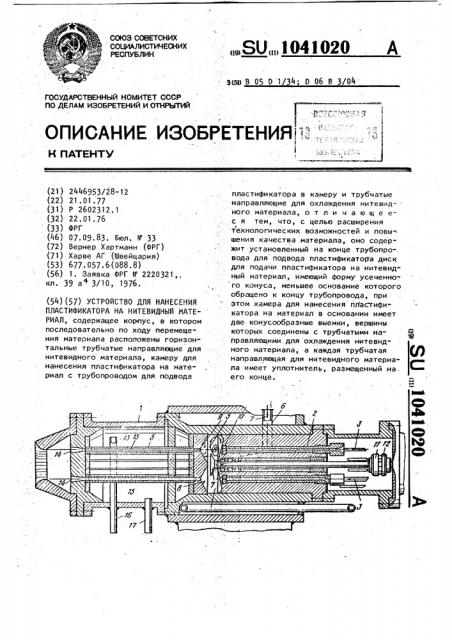

На чертеже схематично изображено предлагаемое устройство. 55

Устройство содержит корпус 1, в котором последовательно по ходу перемещения расположены горизонтальные

1020 2 трубчатые направляющие 2, через которые поступает нитевидный. материал 3, камеру 4 для нанесения пластификатора на материал 3 и трубчатые направ" ляющие 5 для охлаждения нитевидного материала.3.

Для подвода пластификатора в камеру 4 имеется трубопровод 6, на конце которого установлен диск 7,. имеющий форму усеченного конуса, Меньшее основание диска обращено к концу трубопровода 6. Камера 4 для нанесения пластификатора на материал, 3 в основании имеет две конусообразные выемки 8 и 9, вершины которых соединены с трубчатыми направляющими

5. На конце трубчатых направляющих 2 размещены уплотнители l0, обеспечи" ваюцие соединение с камерой 4.

Пластификатор, наносимый на материал 3, поступает по трубопроводу 6 в направлении стрелки I в камеру 4.

8 камере 4 с помощью диска 7 пластификатор перемешивается в направлении стрелки II, а нитевидный материал 3 поступает в направлении стрелки III и покрывается пластификатором. Для предотвращения завихрений камера 4 имеет конусообразные выемки 8 и

Смесительный диск 7 имеет гладкую поверхность, Диск 7 приводится во вращение через соединительную муфту 11 мотором 12, образуя гомогенную массу баэ завихрений.

Нитевидный материал может быть изготовлен из пенька или проволоки.

Нитевидный материал 3, покрытый пластификатором, поступает в труб" чатые направляющие 5, где происходит охлаждение и затвердевание пластификатора, примерно на позиции 13 внутри направляющих 5„ Покрытый оболочкой материал 3 выходит иэ выходных отверстий 14 и далее направляется по назначению. Направляющие 5 окружены охлаждающей полостью 15, в которую через трубопровод 16 поступает соот- . ветствующая охлаждающая среда, выходящая через трубопровод 17. В ка= честве пластификатора применяется активированный полимерный лактам, который в своей основной форме является жидкотекучим, как вода. Температура в горизонтальных направляющих 2 до камеры 4 160ОС, Жидкотекучая масса пластйфикатора обвалакивая нитевидный материал, образует оболочку, которая затвердевает в трубчатых направляющих 5 при охлажЪ

1".остааитель Л.Ушакова

Редактор Л.Алексеенко Техред .И.Метелева Корректор 8 ° Гирняк

Заказ 6953/60 Тираж. 689 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж"35, Раушская наб., д. 4/5

» ««««««« »»» !

Филиал ППП "Патент -, г. Ужгород, ул. Проектная, 4

3 1 денни покрытого пластификатором ма-териала., С помощью предложенного устройства компоненты пластификатора перемешиваются до однородной массы и нано"

0 41020 ° сятся на материал, при этом получают материал, имеющий равномерное покрытие, в дальнейшем используемый, например, для рыболовных сетей, тросов и т,д,
