Устройство для измерения линейной плотности волокнистого продукта

Устройство для измерения линейной плотности волокнистого продукта

Иллюстрации

Показать все

Реферат



.1. УСТРОЙОТВО ДЛЯ ИЗМЕРЕНИЯ ЛИНЕЙНОЙ ПЛОТНОСТИ ВОЛОКНИСТОГО ПРОДУКТА преимущественно для кардочесальной машины, содержащее фотоэлектрический датчик линейной плотности волокнистого материаша, ист чник напряжения и регистратор, о т личающееся тем, что, с целью повышения точности измерения, оно имеет переключатель, а фотоэлектрический датчик линейной плотности волокнистого материала состоит из набора источников излучения и светоприемников , И двух светопроницаемых пластин, расположенных перпендикулярно направлению движения контролируемого продукта и имеющих суммарную длину, не меньшую длины волокноподающего барабана кардочесальной машины, при этом источники излучения и светоприемники установлены по длине обеих светопроницаемых пластин, выходы всех светоприемников объединены и подключены к регистратору, источник напряжения связан с переключателем , первый выход которого соединен с источниками излучения, установленными на первой светопроницаСО емой пластине, а второй выход - с источниками излучения, установленными на второй светопроницаемой пластине . 2. Устройство по п. 1, отличающееся тем, что вокруг каждого светоприемника расположено несколько источников излучения.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК 3(5П 6 01 Й 9/24, 5 01 В 11/06

«1

) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (54)(57) .1. УСТРОЙФТВО ДЛЯ ИЗМЕРЕНИЯ

ЛИНЕЙНОЙ ПЛОТНОСТИ ВОЛОКНИСТОГО

ПРОДУКТА преимущественно для кардочесальной машины, содержащее фотоэлектрический датчик линейной плотности волокнистого материала, источник напряжения и регистратор, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения, оно имеет переключатель, а фотоэлек- (21) 2733195/28-12 (22) 02.03.79 (31) 4496/78 (32) 26.04.78 (33) Швейцария (46) 07.09.83. Вюл. Р 33 (72) Вернер Грундер (Швейцария) и Эрнст Лох (Австрия) .(71) Цельвегер Устер AI (Швейцария) (53) 677.064:531.715.2(088.8) (56) 1. Хавкин В.П. и др. Автоматический контроль и регулирование развеса текстильных материалов. М., "Легкая индустрия", 1975, с. 95-96, рис. 11.4.3. трический датчик линейной плотности волокнистого материала состоит из набора источников излучения и светоприемников, и двух светопроницаемых пластин, расположенных перпендикулярно направлению движения контролируемого продукта и имеющих суммарную длииу, не меньшую длины волокноподающего барабана кардочесальной машины, при этом источники излучения и светоприемники установлены по длине обеих светопроницаемых пластин, выходы всех светоприемников объедине ны и подключены к .регистратору, ис" точник напряжения связан с переключателем, первый выход которого соединен с источниками излучения, установленными на первой светопроницаемой пластине, а второй выход — с источниками излучения, установленными на второй светопроницаемой пластине.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что вокруг каждого светоприемника расположено несколько источников излученйя.

1041045

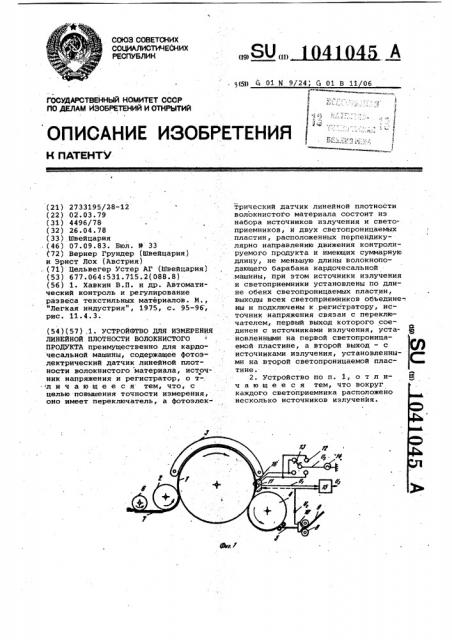

На фиг. 1 изображена схема кардочесальной машины с установленным на ней устройством для измерения линейной плотности волокнистого продукта; на фиг. 2 — блок-схема устройства; на фиг. 3 и 4 — варианты конструктивного выполнения уст.ройства, на фиг.. 5 — вариант вза ймного расположения светопроницаемых пластин устройства.

Кардочесальная машина состоит из барабана 1, приемного валика 2, шляпок 3, съемного барабана 4 и съемных валиков 5..Перед валиком 2 60 установлен питающий вал 6, подводящий волокнистый продукт 7 к валику 2.

3а валиками 5 расположены выпускные валики 8, уплотняющие лентч 9, выходящую иэ измерительной воронки 10.

Изобретение относится к текстильной промышленности, конкретнее к устройствам для измерения линейной плотности волокнистого продукта.

Известно устройство для измерения линейной плотности волокнистого продукта преимущественно для кардочесальной машины, содержащее фотоэлектрический датчик линейной плотности, источник напряжения и регистратор )1) .

Основной недостаток известного устройства — невысокая точность измерения.

Цель изобретения — повышение точности измерения. 15

Поставленная цель достигается тем, что известное устройство содержащее фотоэлектрический датчик линей.ной плотности волокнистого материала источник напряжения и perHcTpa 0 тор, имеет переключатель, а фотоэлектрический датчик линейной плотЙости волокнистого материала состоит из набора источников .излучения и светоприемников, и двух светопроницаемах пластин, расположенных перпендикулярно направлению движения контролируемого продукта и имеющих суммарную длину, не меньшую длины волокноподающего барабана кардочесальной машины, при этом источнйки излучения и светоприемники установлены по длине обеих светопроницаемых пластин, выходы всех светоприемников объединены и подключены к регистратору, источник напряжения 35 связан с переключателем, первый выход которого соединен с источниками излучения, установленными на первой светопроницаемой пластине, а второй выход — с источниками из- 40 лучения, установленными на второй светопроницаемой пластине.

Кроме того, вокруг каждого светоприемника расположено несколько источников излучения. 45

Фотоэлектрический датчик 11 линейной плотности установлен между шляпками 3 и съемным барабаном 4 и череэ переключатель 12 с ротором 13 связан с источником 14 напряжения. Выход датчика 11 подключен к первому входу усилителя 15, второй вход которого соединен с выходом измерительной воронки 10, а выход усилителя соединен с регистратором (не показан).

Фотоэлектрический датчик 11 включает светопроницаемый элемент 16, состоящий иэ двух светопроницаемых пластин 17 и 18, расположенных перпендикулярно направлению движения волокнистого продукта и имеющих суммарную длину, не меньшую длины барабана 1. Пластины 17 и 18 установлены на кронштейне 19 и имеют источники 20 излучения и светоприемники 21, при этом истоники 20, установленные на пластине 17, связаны с одним выходом переключателя 12, а источники 20, установленные на пластине 18,— с другим выходом переключателя

12, ротор 13 которого соединен источником 14. Выходы светоприемников

21 объединены и подключены к входу усилителя 15.

Источники 20 и светоприемники 21 могут располагаться последовательно по длине пластин 17 и 18 (фиг. 3) или таким образом, чтобы вокруг каждого светоприемника 21 располагалось несколько источников 20 излучения (фиг. 4).

Кронштейн 19 может быть выполнен из двух. частей 22 и 23, установленных с воэможностью перемещения друг относительно друга (фиг. 5). устройство работает следующим образом.

Волокнистый продукт 7 с помощью питающего вала 6 и валика 2 поступает на поверхность барабана 1. В месте расположения .цатчика 11 происходит измерение линейной плотности волокнистого продукта (прочеса).

Переключатель 12 попеременно подводйт напряжения 0< от источника

14 то к источникам 20 излучения, установленным на пластине 17, то ,к источникам 20, установленным на

1 .:пластине 18. Сигнал U светоприемников 21, пропорциональный значению линейной плотности продукта, расположенного на барабане,1 в месте измерения, поступает на первый вход усилителя 15. На второй вход усилителя

15 поступает опорный сигнал, в качестве которого может быть использован либо выходной сигнал 0 иэме2 рительной воронки 10, либо сигнал

0< со светоприемников 21,расположенных на краях пластин 18 и 17. В последнем случае величина 0я опорного сигнала

1041045 определяется отражающими-свойствами поверхности барабана 1, так как на его краях отсутствует волокнистый материал.

Сигнал рассогласования 0, равный, алгебраической сумме сигналов фото"- 5 электрического датчика 11 и опорного сигнала, пройдя через усилитель 15,: поступает на регистратор(не показан).

Место установки датчика 11 определяется конструктивными особенностямй 10 кардочесальной машины, в зависимости от которых датчик 11 может быть установлен либо на валике 2, либо между валиком 2 и шляпками 3, либо на съемном барабане 4.

Основным преимуществом предлагаемого устройства перед известными является получение информации о линейной плотности волокнистого продукта по всей его ширине.

1041045 Рие. Х
