Устройство для ручного сбора плодов

Устройство для ручного сбора плодов

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ РУЧНОГО СБОРА ПЛОДОВ, содержащее бункер с закрепленным на нем захватом в виде расположенных по окружности изогнутых лепестков , смежные боковые кромки которых параллельны, а концы направлены к центру захвата, отличающееся тем, что, с целью повышения производительности труда и уменьшения потерь плодов при их сборе, каждый лепесток имеет участок, отогнутый от центра захвата, причем в месте сопряжения этого участка с концом лепестка последний изогнут по дуге окружности, а в боковой части захвата выполнено окно, ширина которого не превышает 1/3 окружности захвата (Л О5 оо

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (191 (11) (д1) А 01 Р 46/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Фиг.1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3360388/30-15 (22) 25.11.81 (46) 15.09.83. Бюл. № 34 (72) М. С. Лихцов (53) 631.358.1 (088.8) (56) 1. Патент США № 2177041, кл. 56 — 340

1939.

2. Патент Швеции № 124967, кл. 45 f 19/08, 1949. (54) (57) УСТРОИСТВО ДЛЯ РУЧНОГО

СБОРА ПЛОДОВ, содержащее бункер с. закрепленным на нем захватом в виде расположенных по окружности изогнутых лепестков, смежные боковые кромки которых параллельны, а концы направлены к центру захвата; отличающееся тем, что, с целью повышения производительности труда и уменьшения потерь плодов при их сборе, каждый лепесток имеет участок, отогнутый от центра захвата, причем в месте сопряжения этого участка с концом лепестка последний изогнут по дуге окружности, а в боковой части захвата выполнено окно> ширина которого не превышает 1/3 окружности захвата.

CO

4ь

CO

СВ

1041063

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для ручного сбора плодов с деревьев и кустарников.

Известно устройство для ручного сбора плодов, содержащее установленный на шесте бункер с захватами, имеющими окно для завода в него срываемых плодов (1).

Однако выступающие наружу зубья захвата мешают хорошей маневренности в кроне. Срывая плод выступающими наружу зубьями, плодоприемник в большинстве случаев нужно моментально ставить из вертикального положения в близкое к горизонтальному. Известным устройством невозможно срывать без потерь плоды, растущие гнездами, а также низкорастущие плоды крыжовника, шиповника, и других ягодных культур.

Известно также устройство для ручного сбора плодов, содержащее бункер с закрепленным на нем захватом в виде расположенных по окружности изогнутых лепестков, смежные боковые кромки которых параллельны, а концы направлены к центру захвата (2).

В процессе работы данным устройством при съеме одной, а тем более нескольких вместе растущих вишен, черешни и слив, необходимо определенное время прицеливаться, чтобы плоды попали в центральное приемное окно, а затем уже в просветы между лепестками, что снижает производительность труда. Кроме того, возможны потери плодов при их сборе.

Цель изобретения — повышение производительности труда и уменьшение потерь плодов при их сборе.

Поставленная цель достигается тем, что каждый лепесток имеет участок, отогнутый от центра захвата, причем в месте сопряжения этого участка с концом лепестка, последний изогнут по дуге окружности, а боковой часги захвата выполнено окно, ширина которого не превышает 1/3 окружности захвата.

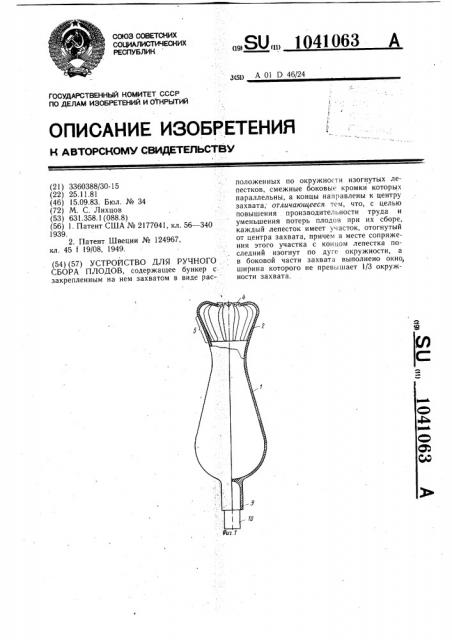

На фиг. 1 изображено устройство для ручного сбора плодов, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3— распрямленный лепесток.

Устройство для ручного сбора плодов содержит бункер I, имеющий форму кувшина или цилиндра, с закрепленным на нем захватом в виде расположенных по окружности изогнутых лепестков 2, смежные боковые кромки 3 которых параллельны, а концы 4 направлены к центру захвата. Каждый лепесток 2 имеет участок 5, отогнутый от центра захвата. причем в месте сопряжения этого участка с концом 4 лепестка 2 последний изогнут по дуге окружности. В боковой части захвата выполнено окно 6, ширина которого не превышает

I/3 окружности захвата. Между лепестками 2 имеются прорези 7 для свободного пропуска веточек и листьев. Концы 4 лепестков 2 выполнены из пластмассы и имеют шаровидную форму, что препятствует ранению плода при его захвате. Лепестки 2 снабжены ребрами жесткости 8, а бункер в своей нижней части имеет втулку 9 для шеста 10 и выполнен из прозрачной пластмассы для улучшения визуального наблю25 дения за степенью его наполнения плодами.

Устройство для ручного сбора плодов работает следующим образом.

Устройство вводят в крону, захватывают плод окном 6 сзади, справа или слева, а затем тянут шест 10 на себя. Плодоножка, Зп проскользнув в прорези 7 между лепестками 2, отрывается, а плод падает в бункер 1.

Величина приемного окна в устройстве — не более 1/3 окружности захвата— обеспечивает удобный захват, удержание и падение плода в бункер. Параллельность просветов снизу доверху между смежными кромками лепестков гарантирует сбор мелких плодов — боярышника, смородины и др.— без потерь.

Использование изобретения позволяет

40 повысить производительность труда и уменьшить потери при их сборе.
