Изобретение относится к медицине, в частности к кардиохирургии, и может быть использовано при протезировании сердечных клапанов, а также для создания аппа рата «искусственное сердце».

Известен искусственный клапан сердца, содержащий корпус, запирающий элемент, ограничитель перемещения и направляющие 11).

Недостатком известного клапана является большая травма крови вследствие гидравлических ударов, возникающих в конечных положениях запирающего элемента.

Известен также искусственный клапан сердца, содержащий корпус с седлом, запирающий элемент, направляющую и ограничитель перемещения элемента, а также 1о упругий элемент (2) .

Недостатком этого клапана является травма форменных элементов крови в области механического контакта частей клапана и повышенная вероятность тромбообразования из-за большого количества де20 талей, находящихся в потоке крови.

Цель изобретения — уменьшение травмы крови и тромбообразования.

Указанная цель достигается тем, что в искусственном клапане сердца, содержащем корпус с седлом, запирающий элемент, направляющую и ограничитель перемещения элемента, а также упругий элемент, .запирающий элемент выполнен в виде эластичной капсулы с герметичной внутренней полостью, упругий элемент, направляющая 30 и ограничитель размещены внутри последней, при этом стенка капсулы со стороны седла усилена элементом жесткости, связанным с направляющей, а ограничитель жестко соединен с корпусом с помощью дужки. 35

С целью предотвращения эмболии при нарушении герметичности капсулы, последняя заполнена жидкостью, совместимой с кровью.

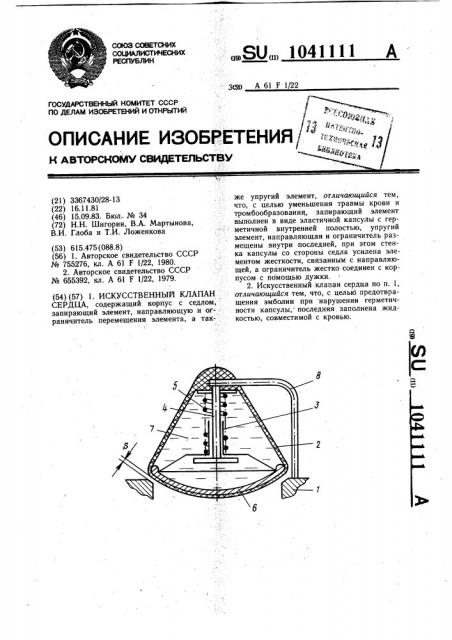

На чертеже схематично изображен искусственный клапан сердца.

Искусственный клапан сердца состоит из корпуса с седлом 1, запирающего элемента 2, в котором размещены направляющая 3, ограничитель 4 перемещения и упругий элемент 5.

Запирающий элемент имеет элемент жест. кости 6 и заполнен жидкостью 7. Ограничитель перемещения жестко соединен с корпусом дужкой 8.

Искусственный клапан сердца работает следующим образом.

Под действием потока крови в начале фазы нагнетания запирающий элемент 2 отходит от корпуса 1 и, сжимая упругий элемент 5,, движется до упора в ограничитель 4 перемещения. В конце фазы нагнетания под действием упругого элемента 5 запирающий элемент 2, преодолевая ослабевающее сопротивление потока крови, начинает перемещаться в направлении к седлу и остановка его ограничителем 4 перемещения происходит с незначительной скоростью, так как не происходит разгона запирающего элемента обратным потоком крови. Причем ограничитель 4 перемещения останавливает запирающий элемент 2 с гарантированным зазором S между запирающим элементом 2 и седлом корпуса 1.

Зазор S подбирается таким, чтобы, с одной стороны, не увеличить неизбежный обратный переток крови выше допустимой величины, а с другой — полностью исключить механическое повреждение форменных элементов крови.

Искуссвенный клапан сердца не травмирует форменные элементы крови и не способствует тромбообразованию.

Размещение ограничителя перемещения, направляющих и упругого элемента внутри эластичного запирающего элемента позволяет предъявлять к этим деталям менее жесткие требования по подбору материала.
