Реферат



СТРУЙНЫЙ ДИСПЕРГАТОР по авт.св. 850187, отличающийся тем, что, с целью повышения интенсификации диспергирования за счет изменения формы струи, ступенчатыйстержень установлен с возможно.стью поворота в осевЫх плос костях диспергатора и снабжен механизмом регулирования угла поворота. (Л с 4 О

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК аа (в

$(51) В 01 F 5 00

Я

ОПИСАНИЕ ИЗОБРЕТЕНИЙ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР.

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (61) 850187 (21) 2989408/23-26 (22) 20.08.80 (46) 15.09.83. Бюл..В 34 (72) A.Í.Ôóðìàíîâ (71) Всесоюзный научно-исследовательский институт по креплению скважин и буровым растворам (53) 66,063(088 ° 8) (56) 1.Авторское свидетельство СССР.

Р 850187, кл. В 01 F 5/00, опублик.

03.10 ° 79.

/ (5 4 ) (57 ) СТРУЙНЫЙ ДИСПЕРГАТОР по авт.св. Р 850187, о т л и ч а юшийся тем, что, с целью повышения интенсификации диспергнрования за счет изменения формы струи, .ступенчатый стержень установлен с возможностью поворота в осевых плос» костях диспергатора и снабжен механизмом регулирования угла поворота.

1041140

Целью изобретения является интенсификация диспергирования за счет изменения формы струи.

Изобретение относится к буренйю нефтяных и газовых скважин и предназначено к использованию при приготовлении и обработке буровых и тампонажных растворов.

По основному авт.св.В 850187 .известен струйный диспергатор, содержащий камеру подвода жидкости с на" садком, ступенчатый стержень, расположенный меньшим диаметром в насадке, и камеру отвода жидкости. Ступенчатый О стержень установлен с возможностью перемещения в осевом направлении и снабжен пружиной с механизмом регулирования ее нагрузки(1) .

Недостатками этого диспергатора 15 являются нерегулируемость, и невозможность повышения интенсивности диспергирования компонентов бурового или тампонажного раствора при постоянном расходе жидкости. Это, gp .с одной стороны, не позволяет дозировать диспергирование, а с другой— сократить затраты времени на приготовление и обработку растворов.

Интенсивность диспергирования 2с зависит от распределения энергии в струе, определяемого ее формой и распределением давления перед насадком. МаксимальнуЮ интенсивность диспергирования может обеспечить энергетически сбалансированная (оптимальная.) струя, отвечающая условию равенства количеств движеиия диаметрально противоположных ее частей.

Оптимальной струе соответствует оптимальное положение стержня в насадке. При равномерном распределении давления перед насадком,обес" печивающим равномерный профиль скоростей, оптимальньиж будет концентрич» ное расположение стержня в насадке, 40 обеспечивающее равномерное .по сечению струи распределение массового расхода. В известнбм диспергаторе наиболее вероятным будет. случайное эксцентричное расположение стержня в насадке и неравномерное распределение давления перед насадком из-за бокового подвода жидкости, что приводит к снижению интенсивности диспергирования.

Для достижения поставленной цели в струйном диспергаторе, содержащем камеру подвода жидкости с насадком, ступенчатый стержень., распо" ложенный меньшим диаметром в насадке, и камеру отвода жидкости, в которой стержень установлен с возможностью перемещения в осевом направлении и снабжен пружиной с механизмом регулированйя ее нагрузки, ступенчатый стержень установлен с возможностью поворота. в осевых плос. костях диспергатора и снабжен механизмом регулирования угла поворота.

Такое исполнение устройства позволяет для полу%ения максимальной интенсивности диспергирования подобрать, например, по звуку кавитации или отбору проб, оптимальное положение стержня в насадке. Минимальную интенсивность диспергирования получают поворотом стержня до соприкосновения с насадком.

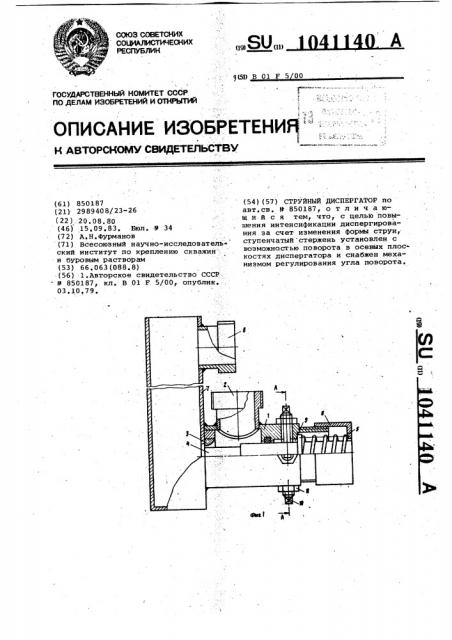

На фиг. 1 изображен предложенный струйный диспергатор, общий вид; на фиг. 2 — разрез A-A на фиг. 1.

Струйный диспергатор содержит камеру подвода жидкости 1 с патрубком 2 и насадкой 3,. ступенчатый стержень 4 с пружиной 5 и механизмом регулирования нагрузки пружины б и камеру отвода жидкости 7 с патруб ком 8. 11ля обеспечения возможностиповорота ступенчатого стержня в осевых плоскостях диспергатора канал для него в камере подвода жидкости выполнен е расточкой 9, в пределах которой камера подвода жидкости снабжена резьбовыми толкателями 10 с контргайками 11, взаимодействующими со стержнем.

Регулируют интенсивность диспергирования растворов вращением толкателей 10,положение которых фиксируют контргайками 11. При этом стержень может поворачиваться относительно диспергатора только вокруг точки пересечения оси диспергатора с плоскостью уплотнительного кольца.

Предложенный струйный диспергатор позволяет за счет интенсификации диспергирования повысить эффективность обработки буровых и тампонажных растворов.
