Способ обработки кромок торцевых поверхностей кольцевой формы

Способ обработки кромок торцевых поверхностей кольцевой формы

Иллюстрации

Показать все

Реферат



СПОСОБ ОБРАБОТКИ КРОМОК ТОРЦОВЫХ ПОВЕРХНОСТЕЙ КОЛЬЦЕВОЙ v/ .f ФОРМЫ, при котором инструментом снимают заусенцы и получают фаски, отличающийся тем, что, с целью повышения производительности, обработку ведут инструментом, выполненным в виде вращающегося ролкка с режущей и деформирующей частью, ось которого перпендикулярна оси детали и которым одновременно производят снятие заусенцев режущей частью и притупление кромок его деформирующей частью. (Л го со

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(5Ц В 23 В 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOIVIV СВИДЕТЕЛЬСТВУ

«" 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬГГИЙ (21) 3342098/25-08 (22) 08.10.81 (46) 15.09.83. Бюл. Р 34 (72) A.B. Кривощапов (71) Производственное объединение

"Завод им. Орджоникидзе" (53) 621.941.1(088.8 ) (56) 1. Авторское свйдетельство СССР

Р 776785, кл. В 23 В 41/00, 1980. (54}(57) СПОСОБ ОБРАБОТКИ КРОМОК

ТОРЦОВЫХ ПОВЕРХНОСТЕЙ КОЛЬЦЕВОЙ

„„SU„„1041219 A

ФОРМЫ, при котором инструментом . снимают заусенцы и получают фаски, отличающийся тем, что, с целью повышения производительности, обработку ведут инструментом, выполненным в виде вращающегося ролика с режущей и деформирующей частью, ось которого перпендикулярна оси детали и которым одновременно производят снятие заусенцев режущей частью и притупление кромок его деформирующей частью.

1041219

Составитель A. Шубин

Редактор Л . Повхан Техред И.Метелева Корректор A. Дзятко

Заказ 7020/9 .Сираж 1106 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к металлообработке, а более конкретно к снятию заусенцев и получению фасок на кромках торцовых поверхностей кольцевой формы.

Известен способ обработки фасок на торцах труб зенкерами, при котором один из зенкеров обрабатывает наружную грань торца, а другой внутреннююГ13

Для этого способа обработки зенкерами, тем более двумя одновременно, характерна низкая производительность,так как прй высоких скоростях вращения инструмента относительно кромок торца Детали неизбежны дробление от вибраций, поломка инструмента, а следовательно, низкое качество обработки.

Целью изобретения является повышение производительности и качества при обработке торцовЫх поверхностях, тонкостенных и оболочковых деталей . формы тела вращения.

Поставленная цель достигается тем, что согласно способу обработку кромок торцовых поверхностей кольцевой формы, при которой инструментом снимают заусенцы и получают фаски, ведут инструментом, выполненным в виде вращающегося ролика с режущей и деформирующей частью, ось которого перпендикулярна оси детали и которым одновременно производят снятие заусенцев режущей частью и притупление кромок его деформирующей частью.

Обработка фасок по предлагаемому способу осуществляется пластической деформацией с одновременным съемом заусенцев круговой режущей частью того же.инструмента, Iчто позволяет вести обработк .на более высоких

10 р

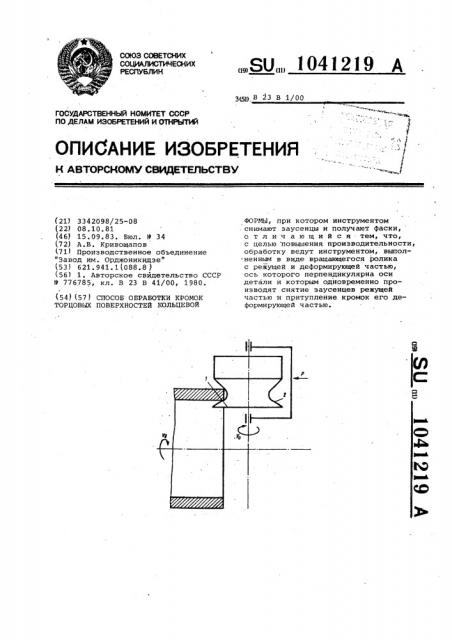

На чертеже изображена схема обработки по данному способу.

Снятие заусенцев производится режущей кромкой 1 вращающегося ролика, а притупление обеих кромок производится его деформирующей частью 2.

Предложенный способ одновременной обработки двух граней торцовых поверхностей кольцевой формы роликовым инструментом с деформирующей и режу20 щей рабочей частью позволяет вести обработку на более высоких режимах в сравнении с известным, максимально упрощает конструкцию устройства, что, в свою очередь, снижает затраты на

25 подготовку. Исключение операции сня-тия фасок режущим инструментом с тонкостенных деталей, где чаще всего наблюдаеТся эллипсность,, повышает точность обработки, так как Ч-об3П .разная проточка ролика обеспечивает самоустановку кромки детали.
