Токарный автомат

Токарный автомат

Иллюстрации

Показать все

Реферат



ТОКАРНЫЙ АВТОМАТ, содержащий станину с установленными на ней крестовыми и продольными суппортами , отличающийся тем, что, с целью расширения технологических возможностей, на верхних продольных салазках крестового суппорта выполнен поперечный паз, предназначенный для взаимодействия с введенным в устройство сухарем, жестко свяэаннвлм с верхним продольным суппортом.

„„SU„„1041223 А

СОК) 3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

3(5D B 23 B 9 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬП ИЙ (21) .3416275/25-08 (22) 19.02.82 (46) 15.09.83. Бюл.Р 34 (72) С.М.Заманский (53) 621.941.235(088;8) (56) 1. Металлорежущие станки. Под ред. Н.C.исчеркана. М., Чавтиз, 1957, с.65-68. (54)(57) TOKAPHH3 АВТОМАТ, содержащий станину с установленными.на ней крестовыми и продольными суппортами, отличающийся тем, что, с целью расширения технологических возможностей, на верхних продольных салазках крестового суппорта выполнен поперечный паэ, предназначенный для взаимодействия с введенным в устройство сухарем, жестко связанным с верхним продольныч суппортом.

Н ASTOPCHOMV СВИДЕТЕЛЬСТВУ

1041223

Изобретение относится к станкостроению.

Известен токарный автомат, содержащий станину с установленными на ней шпиндельной бабкой, .крестовым и продольным суппортами с инструментом (1 ).

Недостатком известного станка являются ограниченные технологические воэможности, обусловленные трудностью обработки деталей сложной Формы значительной длины, а также невысокая точность.

Цель изобретения — расширение технологических возможностей путем обеспечения обработки деталей слож" ной формы при одновременном повышении точности.

Поставленная цель достигается тем, что в тоКарном автомате, содержащем станину с установленными на ней крестовым и продольным суппортами, на верхних продольных салазках крестового суппорта выполнен поперечный паэ, предназначенный для взаимодействия с введенным в устройство сухарем, жестко связанным с вер- 25 хним продольным суппортом.

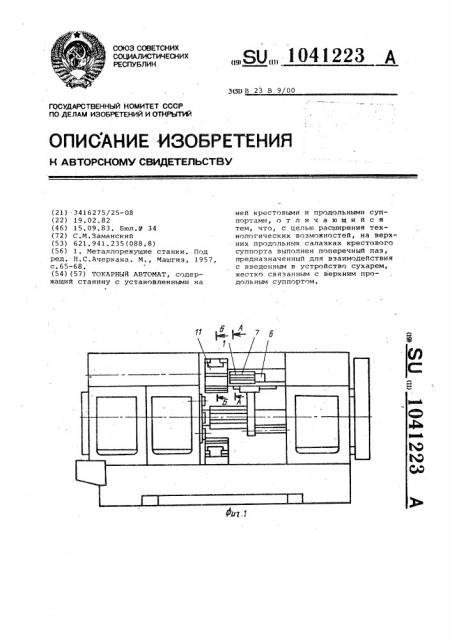

На фиг.l изображен предложенный станок; на фиг.2 — разрез А-А на

Фиг.l; на Фиг.3 — разрез Б-Б на фиг.l; на фиг.4 — разрез В-В на 30 фиг.2; на фиг.5 — вид Г на фиг.3.

Станок содержит верхний продольный суппорт 1, получающий перемещение от распределительного вала 2 через ролик 3, закрепленный на ползуне 4, и кулачки 5. 8 Т-образных пазах суппорта крепятся стойки б, в которых устанавливаются державки для обточки или для центрального инструмента. Направляющие суппорта 7 кре-4О пятся к траверсе 8, их положение мо(жет быть точно выверено при помощи винтов 9, поворачивающих направляющие вокруг оси 10, Верхний суппорт может также использоваться для продольного точения и привода устройств, устанавливаемых на центральном продольном суппорте.

Преимущество перед известными приводами — равнОмерность подачи и большая жесткость привода. 50

На крестовом суппорте 11 устанавливается направляющая 12, по которой перемещаются верхние продольные салазки 13. Салазки и закрепленный на них резец 14 получают перемещение вдоль оси детали of верхнего продольного суппорта и в поперечном направлеиии — от поперечной каретки крестового суппорта. Сочетание этих двух движений создает необходимый фасонный профиль обрабатываемой детали.

Суппорт 1 связан с салазками 13 посредством сухаря 15, закрепленного на кронштейне 16 и размещенного в поперечном пазу салазок 13.

Станок работает следующим образом.

Верхние продольные суппорты работают.по циклу: быстрый подвод, рабочая подача, быстрый отвод. Величина рабочей подачи зависит от скорости вращения распределительного вала на рабочем ходу и от величины подъема кулачков, Быстрые движения отвода и подвода суппорта производятся от постоянных кулачков при ускоренном вращении распределительного вала.

Возможен и.другой цикл работы верхних продольных суппортов, когда они используются в качестве привода при резьбонарезании, разворачивании, быстром сверлении и в работе других устройств. Тогда отвод и подвод суппорта может производиться и при медленном вращении распределительного вала на рабочем ходу.

Для обработки фасонных поверхностей, что происходит при взаимодействии верхнего продольного суппорта с верхним поперечным, салазкам 13 и резцу 14 продольный суппорт сообщает перемещение при помощи сухаря 15, укрепленного на кронштейне 16 и заходящего в поперечный паз салазок, что допускает их перемещение при движении крестового суппорта ll относительно продольного суппорта 1.

Предложенная конструкция обеспечивает изготовление фасонных поверхностей, повышение точности и произBo+HTeJIBHocTH обработки, 1041223
