Способ изготовления червячных фрез
Иллюстрации
Реферат
СПОСОБ ИЗГОТОВЛЕНИЯ ЧЕРВЯЧНЫХ ФРЕЗ со вставными режущими элементами , имеющими две противоположные боковые поверхности, при котором режущие элементы устанавливают по технологической винтовой поверхности , а затем производят затьалование боковых поверхностей и размещение режущих элементов по рабочей винтовой поверхности, отличающийся тем, что, с целью повышения , точности и технологичности, установку режущих элементов по технологической винтовой поверхности производят в два этапа, на первом из которых выбирают число заходов больше числа заходов рабочей винтовой поверхности, и после первого этапа осуществляют затылование одной из боковых поверхностей, на втором этапе выбирают число заходов меньше числа заходов рабочей винтовой поверхности и осуществляют затылование второй боковой поверхности. (Я с: ю
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3400690/25-08 (22) 23.02.82 (46) 15.09.83, Бюл. Р 34 (72) С.В. Далакян (71 ) Московский станкоинструментальный институт (53) 621.914.6(088.8) (56 ) .1 . Семенченко И, H. и др. Проект тирование металлорежущих инструментов. М., Машгиз, 1963, с.717-718. (54)(57) СПОСОБ ИЗГОТОВЛЕНИЯ ЧЕРВЯЧНЫХ ФРЕЗ со вставными режущими элементами, имеющими две противоположные боковые поверхности, при котором режущие элементы устанавливают по технологической винтовой поверхности, а затем производят затылова„„Я0„„041242
3(5}) В 23 F 21/16; В 24 В 3/12 ние боковых поверхностей и размещение режущих элементов по рабочей винтовой поверхности, о т л и ч а юшийся тем, что, с целью повышения точности и технологичности, установку режущих элементов по технологической винтовой поверхности производят в два этапа, на первом из которых выбирают число заходов больше числа заходов рабочей винтовой поверхности, и после первого этапа осуществляют затылование одной из боковых поверхностей, на втором этапе выбирают число заходов меньше числа заходов рабочей винтовой поверхности и осуществляют затылование второй боковой поверхности. Я
1041242. Изобретение относится к металлообработке, в частности к инструменту для обработки зубчатых изделий.
Известен способ изготовления червячных фрез со вставными режущими элементами, имеющими две противопо- 5 ложные боковые поверхности, при котором режущие элементы устанавливают по технологичеcêoé винтовой поверхности, производят затылование боковых поверхностей, а затем )p размещают режущие элементы по рабочей винтовой поверхности (1 ).
Существенными недостатками этого способа являются искажение профиля режущих кромок при переточках червяч- 5 ной фрезы по передней поверхности и низкая технологичность из-эа невоэможности получения достаточно больших задних углов на участках режущих кромок с малым углом профиля (углом между касательной и данной точке кромки и плоскостью, перпендикулярной к оси фрезы ).
Целью изобретения является повышение точности и технологичности.
Поставленная цель достигается тем, что согласно способу изготовления червячных фрез со вставными режущими элементами, имеющими две противоположные боковые поверхности, при котором режущие элементы уста- 30 навливают по технологической винтовой поверхности, производят затылование боковых поверхностей, а. затем размещают режущие элементы по рабочей винтовой поверхности, установку35 режущих элементов по технологической винтовой поверхности производят в.два этапа, на первом из которых выбирают число заходов больше числа заходов рабочей винтовой поверхности, и после 4О первого этапа осуществляют затылование одной иэ боковых поверхностей, на втором этапе выбирают число заходов меньше числа заходов рабочей винтовой поверхности и осуществляют за-45 тылование второй боковой поверхности.

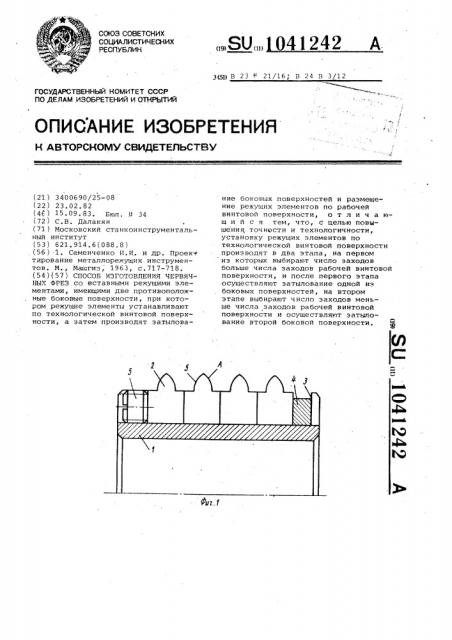

На фиг. L показана сборная червячная фреза, на фиг.2 — развертка на плоскость трехзаходной правой технологической винтовой поверхности, на фиг.3 — то же, однозаходной правой технологической винтовой поверхности; на фиг.4 — то же, двухзаходной правой рабочей винтовой поверхности фрезы.
B продольных йазах корпуса 1 чер- 55 вячной фреэы размещены вставные режущие элементы 2, имеющие две противоположные боковые поверхности A и Б.
Рабочая винтовая поверхность В выполнена двухзаходной и правой, Расчетный 6О диаметр червячной фрезы равен D. Между вставными режущими элементами 2 и базовым торцом 3 установлены секторы 4 с выступами разной длины, входящими в продольные пазы корпуса, бла- 5 годаря чему упирающиеся в сектора вставные режущие элементы устанавливаются по рабочей винтовой поверхности В, выполненной двухзаходной и правой. По другую сторону от вставных режущих элементов 2 расположены зажимные винты 5.
Сначала в корпусе фрезы размещают секторы 4 и производят первый этап установки режущих элементов по технологической винтовой поверхности Г, числозаходов которой больше числа заходов рабочей винтовой поверхности В и в данном случае равно трем. Угол наклона технологической винтовой поверхности
Т на расчетном цилиндре ) =8 32, яР
В этом положении производят затылование правых боковых поверхностей
А. Затылование выполняют на токарнозатыловочном или резьбошлифовальнбм станке. При этом сообщают червячной фрезе вращательное движение, а затылующему инструменту (шлифовальному кругу ) поступательное перемещение параллельно оси вращения фрезы. После завершения затылования правых боковых поверхностей при помощи других секторов 4 сдвигают вставные режущие элементы 2 в пазах корпуса и производят второй этап установки, обеспечивая их расположение на технологической винтовой поверхности, число заходов которой меньше числа заходов рабочЕй винтовой поверхности В и в данном случае равно. одному. Угол наклона технологической винтовой поверхности E на расчетном цилиндре
P z =2o52 . В этом положении аналогичным образом производят затылование противоположных (левых )боковых поверхностей Б.
Перед эксплуатацией фрезы в корпус 1 устанавливают секторы, обеспечивающие расположение вставных режу щих элементов на рабочей винтовой поверхности В (двухзаходной правойу с углом наклона, н а расчетном цилиндре равным / =5 42 . В результате этого на правых боковых поверхностях A образуется положительный задний угол величиной примерно р - p =8 32 о . о ПР
- 5 42 = 2 50, а на левых боковых поверхностях Б примерно p — p„ =5 421
-2О52 = ? О50 . В частном случае при изготовлении червячных фреэ с однозаходной рабочей винтовой поверхностью В, например, правого направления технологическая винтовая. поверхность имеет число заходов, равное нулю, т.е. она представляет собой ряд кольцевых канавок.
Благодаря использованию изобретения, обеспечивается постоянство профиля вставных режущих элементов при переточках и оптимизация геометрических параметров червячных фрез, что приводит к повышению стойкости инструмента и точности обработки.
