Реферат



Яйлой

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСНОМЪ СВИДЕТЕЛЬСТВУ Р

М %

° °

° Ф

МФ

ulЛ

ГОСУДАРСТВЕННЫЙ НОМИТЕЪ OCOP

Fl0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНР1УТИЙ

l (21) 3373177/23 "05 (22) 23.12.81 (4б) 15.09.83. San. t 34 (72) П. П. Зименс,,А. 6. Ломовский, Г. П. Левин и A. С. бобылев (71) Конструкторско-технологический институт Иинистерства проиывленного строительства (53) 678.059.3(088.8) (56) 1. Авторское свидетельство СССР

1Г 548400, кл, В 29 Н 1/00, 1975 °

2. Авторское свидетельство СССР

N 755571ю кл. В 28 В 11/14, 1978 (прототип).

as и1)

31Я1 В 29 Н 1/08 В 9 С 1Р10 (54) (57) УСТРОЙСТВО ДЛЯ РЕЗКИ КАУЧУКА, содержащее установленные на каркасе поворотное вокруг оси коромысло с закрепленными на нем одним концом режущими струнами и ось крепления других концов струн, о т л и ч аю щ е е с я тем, что, с целью упрощения конструкции устройства и снижения знергоемкости, ось крепления других концов струн жестко смонтирована на каркасе выще оси поворота коромысла и смещена по горизонтали в сторону последнего.

1041313

Изобретение относится к устройствам для измельчения каучука при изготовлении мастик, клеев и может, 6Ьть использовано для измелЬчения каучука сырца на заводах резиновых Б изделий и для резки продукции на заводах, выпускающих каучук.

Известно устрой@тво для резки каучука, содержащее режущий инструмент, узел крепления заготовки и механизм перемещения инструмента,Ин" струмент выполнен в виде тросов 31)

Недостатками известного устройст" ва являются трудоемкость настройки в использование ручного труда. 15

Наиболее близким к изобретению является устройство для резки,каучука, содержащее установленные на каркасе поворотное вокруг оси коромысло с закрепленными на нем одними 20 концами режущими струнами и ось крепления других: концов струн12).

Недостаток данного устройства состоит в том что оно конструктивно сложно, энергоемко и реза- 25 ние сырья осуществляется только при его перемещении.

Цель изобретения - упрощение конструкции и снижение энергоемкости.

Цель достигается тем, что в уст- ЗО ройстве для резки каучука, содержащем установленные на каркасе поворотное вокруг оси коромысло с закрепленными на нем одним концом ре жущими струнами e ocb крепления дру гих концов струн, ось крепления дру" гих концов струн жестко смонтирована на каркасе выше оси поворота коромысла и смещена по горизонтали в сторону последнего. 40

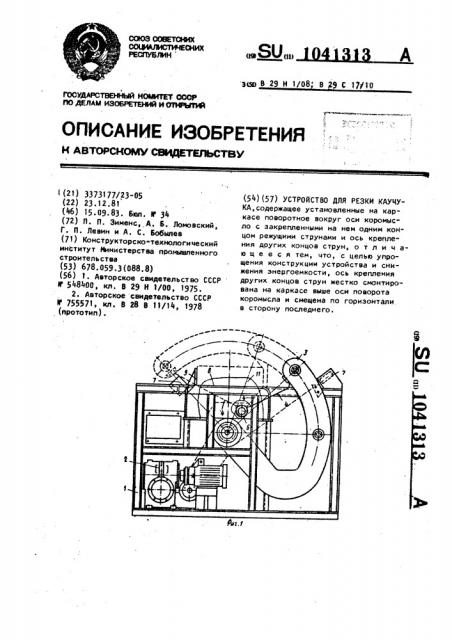

На фиг. 1 схематически изображено устройство, вид сбоку; на фиг.2то же, вид сверху.

Предлагаемое устройство содержит каркас 1, на котором.в нижней части 45 смонтирован привод 2 с цепной передачей поворота коромысла 3 со струнами 4 и натяжным устройством 5 для струн. Вторые концы струн 4 закреплены на оси 6, которая установлена на каркасе 1 выше оси поворота коромысла 3 и смещена в сторону последнего по горизонтали ° Для остановки и реверса движения коромысла на верхней части каркаса 1 установлены концевые выключатели 7. Стал 8 с упором 9 и прорезями 10 для струн 4, на который укладывается разрезаемый каучук 11, также закреплен на каркасе

Устройство работает следующим образом.

Натяжение струн 4 между коромыслом

3 и осью 6 производится натяжным устройством в крайнем выдвинутым положении коромысла, т.е. в положении когда расстояние между концом коромысла 3 со струнами 4 и осью 6 крепления вторых концов струн будет максимальным. Затем на стол 8, имеющий прорези 10, в которые продеты струны 4,укладывается к упору 9 разрезаемый кау чук 1I. Эключается привод 2, и коромысло 3 начинает описывать дугу вокруг разрезаемого каучука 11.

8 исходном положении коромысла 3 струны 4 находятся в расслабленном состоянии и в начальный момент движения коромысла 3 охватывают разрезаемый каучук 11. 8 процессе перемещения коромысла 3 струны 4 постепенно натягиваются, что обеспечивает резку каучука по принципу пилящей струны, что снижает энергоэатраты в процесце.резания„ улучшает качество реза и повышает производительность установки °

После окончания резания каучука, коромысло 3 включает концево" выключатель 7 и происходит реверс привода. Разрезанный каучук удаляется, а коромысло возвращается в исходное положение и выключает привод вторым концевым выключателем 7. Данная конструкция имеет малый угол наклона режущих струн к плоскости стола в конце реза, что способствует ровному резу без сколов и вырывов.Кроме того, это устройство просто по конструкции и обладает небольшой энергоемкостью.
