Изобретение относится к судостроению, в частности к устройствам для передачи грузов.
Известно устройство для передачи грузов, содержащее грузовую тележку на прижимных роликах, между которыми пропущен гибкий шланг, и капсулу, установленную с возможностью перемещения внутри шланга и расположенную между прижимными роликами тележки, г;ри этом капсула включает полый корпус, сообщенный с полостью трубы посредством отверстий на противоположных стенках капсулы по оси шланга, в которых установлены обратные клапаны, а на боковой поверхности шланга закреплена гибкая диафрагма (1).
Недостатком этого устройства является неудобство его разгрузки.
Цель изобретения — повышение грузо подъемности устройства и удобства его эксплуатации.
Цель достигается тем, что устройство снабжено платформой, расположенной на грузовой тележке, и поддерживающим упомянутую тележку понтоном.

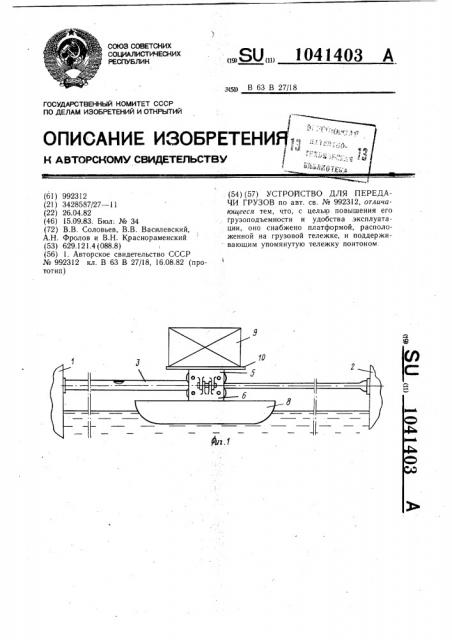

На фиг. 1 схематически изображено устройство для передачи грузов; на фиг. 2— грузовая тележка, разрез.
Устройство содержит передающий 1 и принимающий 2 объекты, соединеные между собой гибким шлангом 3, который пропущен между прижимными роликами 4 верхней 5 и нижней 6 частей грузовой тележки.
Внутри шланга 3 помещен механизм перемещения тележки в виде капсулы 7. Грузовая тележка установлена на понтоне 8, выполненном в виде герметичной емкости с положительной плавучестью. Передаваемый контейнер 9 с грузом установлен на платформе 10, закрепленной на вепхней части 5 . грузовой тележки.
Устройство работает следующим образом.
Гибкий шланг 3 пристыковывается к передающему и принимающему 2 объектам. В него, со стороны передающего объекта 1, вставляется капсула 7, затем на шланге устанавливается грузовая тележка таким образом, чтобы капсула находилась между прижимными роликами 4 верхней
5 и нижней 6 частей тележки. На платформу 10 устанавливается контейнер 9 с передаваемым грузом. Устройство готово к работе. От судовой магистрали передающего объекта 1 в гибкий шланг 3 подается под давлением рабочее тело (сжатый воздух, вода и т.п.). Под действием рабочего тела капсула 7 начинает перемещаться в сторо20 ну принимающего объекта 2, толкая перед собой тележку с грузом. При этом понтон за счет своей положительной пловучести скользит по поверхности воды, неся на себе тележку с грузом.
Возврат тележки осуществляется аналогичным способом, при этом рабочее тело подается в шланг со стороны принимающего объекта.
Предлагаемое устройство для передачи
З0 грузов улучшает условия передачи груза, обеспечивает его загрузку и разгрузку без сложных приемно-передающих устройств, а также позволяет обеспечить лучшую сохранность груза во время передачи.
