Реферат



УСТРОЙСТВО ДЛЯ ПОТОТУЧНОЙ ВЫДАЧИ ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ, Содержащее раму со смонтированными на Ней подающим и приемный склизакш и расположенный между ними подъемно-опускной стол, отличающе еся тем, что, с щелью повьаиения надеж ности работы, оно снабжено подпружиненными отсекателями, один из которых установлен на подающем склизе и выполнен с выступом для ЬзаимодеистВИЯ. с подъемно-опускны стоЛом, а другой - на подъемно-опускном,столе и соединен с рамой посредством гибкой .связи. . W С 4 да Ю

„„Su„„1041469 A

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5 В 65 С 59/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР пО ДЕЛАМ ИЗОВРЕТЕНИй И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ:

° -«т:««

1""

Риг.f

К ABTOPCKOMV СВИДЕТЕЛЬСТВУ (21) 3432440/27-11 (22) 30.04.82 (46) 15.09.83. Вюл. 9 34 (72) А.Н.Бабенко, М,A.Òîëñòîâà, Л.П.Лунева, В.T.Ìàêèåíêî и A.C.Ñòîjlîâ (53) 621.869(088.8) (56) 1. Авторское свидетельство СССР .

Р 269126, кл. В 21 В 43/12, 1970. (54)(57) УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ

ВЫДАЧИ ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ, Содержашее раму со смонтированными на ней подакицим и приемным склизами и расположенный между ними подъемно-опускной стол, о т л и ч а ю щ е е с я тем, что, с .целью повиаения надеж- ности работы, оно снабжено подпружиненными отсекателями, один из которых установлен на подакщем склизе и выполнен с выступом для взаимодействия. с подъемно-опускным столом, а другой — на подъемно-опускном .столе и соединен с рамой посредствоМ гибкой ,связи °.1041469

ИПИ Заказ 7046/22 аж 949 Подписное

Изобретение относится к устройствам для поштучной выдачи цилиндрических изделий и может быть использовано в машиностроении, лесной и деревообрабатывающей промышленности.

Известно устройство, содержащее раму со смонтированными на ней подающим и приемным склизами и расположенный между ними подъемно-опускной стол (13.

Недостатком известного устройства lO является низкая надежность в связи с тем, что изделия в процессе выдачи контактируют с движущимися частями устройства. Это недопустимо для хрупких иэделий и иэделий, имеющих 5 какое-либо покрытие.

Цель изобретения — повышение надежности работы.

Поставленная цель достигается тем, что устройство, содержащее раму со смонтированными на ней подающим и приемным склизами и расположенный между ними подъемно-опускной стол, снабжено подпружиненными отсекателями, один иэ которых установлен на подающем склизе и выполнен с выступом для взаимодействия с подъемно-опускным столом, а другой — на подъемно-опускном столе и соединен с рамой посредством гибкой связи.

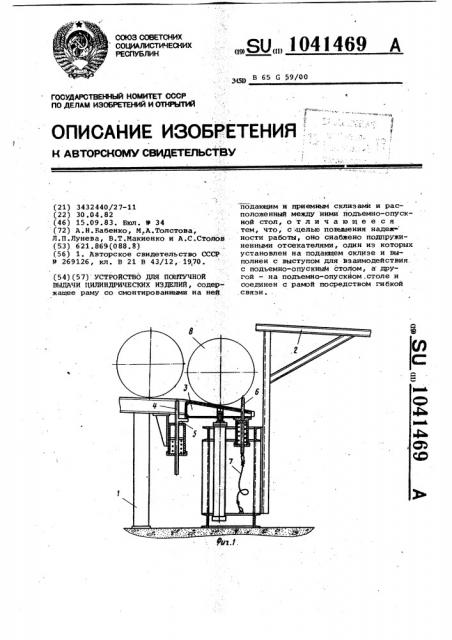

На фиг.1 изображено устройство, общий вид; на фиг.2 — то же, при выдаче изделий.

Устройство содержит раму со смонтированными на ней подающим 1 и приемным 2 склизами и расположенным между ними подъемно-опускным столом 3.

На подающем склиэе установлен подпружиненный отсекатель 4 с выступом 5, на подъемно-онускном.столе — подпружиненный отсекатель 6, связанный с рамой посредством гибкой связи 7. По верхности отсекателей покрыты упругим материалом.

Работа устройства осуществляется следующим о бр аз ом ..

В исходном положении подъемноопускной стол 3, взаимодействуя с выступом 5 отсекателя 4, утапливает его. Отсекатель 6 находится в крайнем верхнем положении. Изделие 8 поступает на подъемно-опускной стол до упора в отсекатель 6. Затем стол поднимается, вследствие чего поднимается отсекатель 4 и удерживает следующее иэделие. По мере подъема стола гибкая связь натягивается, отсекатель 6 начинает утапливаться и в крайнем верхнем положении утапливается полностью, после чего иэделие скатывается с подъемно-опускного стола на приемный склиз и далее на обработку. Затем стол опускается и цикл повторяется.

Таким образом, предлагаемое устройство отличается повышенной эффективностью по сравнению с известными за счет воэможности передачи хрупких иэделий, а также изделий, имеющих покрытие.
