Сине-зеленая подглазурная краска

Сине-зеленая подглазурная краска

Иллюстрации

Показать все

Реферат



СИНЕ-ЗЕЛЕНАЯ ПОДГЛАЗУРНАЯ КРАСКА, включающая Si 02, AljOj, CaO.imgO, KgO, Сг20з, CojO, F , отличающаяся тем, что. с целью повышения степени чистоты цвета, она дополнительно содержит TiO следующем соотношении 2 компонентов, вес.%: Si02 21,78-31,70 17,34-24,54 0,82-7,74 СаО МдО 0,28-0,39 0,21-0,31 17,42-21,25 17,42-20,20 Со ,,,03 0,35-0,47 i 0,23-0,34 . Ti02 (Л 6,53-10,62

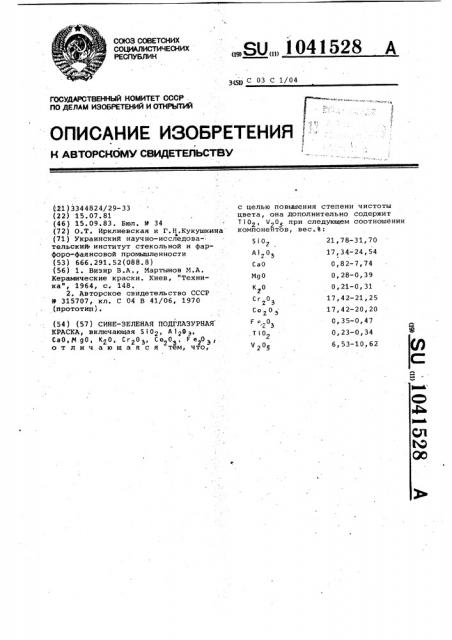

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИ4ЕСНИХ

РЕСПУБЛИК

„.Я0„„1041528

3(51) С 03 С 1/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ с целью повыаения степени чистоты цвета, она дополнительно содержит

Т10, V205. при следующем соотношении компонентов, вес.Ъ:

SiО2

2 3

СаО

17,42-21,25

17,42-20,20

0,35-0,47

0,23-0,34

6,53-10,62

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР .

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3344824/29-33 (22) 15. 07 ° 81 (46) 15. 09. 83. Вюл. гг 34 (72) О.Т. Ирклиевская и Г.Н.Кукушкина (71) Украинский научно-исследова- тельский институт стекольной и фарфоро-фаянсовой промышленности (53) 666.291.52(088.8) (56) 1. Визир В.А, Мартынов М.A.

Керамические краски. Киев, "Техника", 1964, с; 148.

2. Авторское свидетельство СССР.

М 315707, кл. С 04 В 41/06, 1970 (прототип). (54) (57) СИНЕ-ЭКЛЕНАя ПодГЛАЗурНАя

КРАСКА, включающая 5102, А120з, Са0,8 90, К20, Cr20>, Со203 Г е20>, отличающаяся тегл, что, МОО

"g0

Cr О

Со20 2 3

2 ч20

21,78-31,70

17, 34-24,54

О, 82-7, 74

О, 28-0, 39

0,21-0,31

1041528

19,2

41,9

38,9!

5i0>

" 3

СаО

63-72

11-14

0,3-0 5

31,7

21, 78

17, 3.4

27,35

22,05! 02

24, 54

А 1203

F e2O3

0,35

0,47

0,45

0,23

0,34

0,29

7,74

0,88

0,82

СаО

0,34

0,28

0,39 мдо

0,28

0iЗ1

0,21

К 20

17,42

17,42

Со 203

19,41

19, 41

20,2

21, 25

10,62 " 2 3 ч 203

6,53

9,6

Изобретение относится к керамической промышленности, преимущественно к подглаэурному декорированию фарфоровых и фаянсовых изделий.

Известна подглаэурная Краска сине-зеленого цвета (1 j, включающая следующие компоненты, вес.%:

С "203

2 3

2 3

Недостатком данного состава является невысокая чистота цвета.

Наиболее близким к предлагаемому является керамический пигмент синезеленый f2 >, включающий следующие компоненты, вес.%:

МдО 0,2-0,3

Ma 0 4-4,8

2-2, 6

С) 03

8-12

Со 203

2-3

F е 203. 0,4-0,6 30

Недостатками указанного пигмента является невысокая чистота цвета

6,5% и то, что его нельзя использовать для подглаэурного декорирования.

35 * Цель изобретения — повыаение чистоты цвета.

Поставленная цель достигается тем, что сине-зеленая подглазурная краска, включающая S i 02, А 2 О 3, Са О, Мд О, К2 О, С г203, Со203, Г е203, дополнительно содержит Ti02, ) О при следующем соотношении компонентов, вес,%:

5 02 21,78-31)70

2 Э

17,34-24,54

СаО 0,82-7,74

11g 0 0,28-0,39

К О Ь, 21-0, 31

Cr О 17,42-21,25

Со О

2 Э

17,42-20,20

Fe О 0,35-0,47

2 Э

0,23-0,34

6, 53-10,62

Исходные сырьевые материалы перемешивают и измельчают мокрым способом в шаровой мельнице до остатка на сите Р 0,056 (10856 отв./см2) не более 0,3%, Размолотую шихту обжигают при температуре до 1200 С в условиях слабовосстановительной среды при коэффициенте :избытка воздуха а(;-0,93-0,95, а при 1320+10 С в условиях окислительной среды при коэффициенте избытка воздуха 0 =1,3 -1,5 и затем подвергают вторичному иэмельчению в шаровой мельнице до остатка на сите Р 0,056-0,3%, Сушку производят при 120+100C до конечной.влажности 0,3%.

Зажгем просеивают через сито

9 0,315 (445 отв./см 2) до остатка

0,3%.

Составы краски приведены в табл.1.

1041528 го обжита

1360-1410 С, коэффициент избытка воздуха 1,3-1,5.

Таблица 2

Состав красок Длина вол- Чистота ны, Я нм тона, Ъ

70 1О

460-480

460-480

480-500

7,0

13,5

15 составитель Т. Никульникова

Редактор Н. Киштулинец Техред-С.Мигунова Корректор B сутяга

Заказ 7.053/24 Тираж 486 Подписное

ННИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал (И1fi "Патент", г. Ужгород, ул. Проектная, 4

Физико-технические свойства составов красок приведены в табл. 2.

П р и м е ч а н и е. Температура обжига 132-0 С, температура 20 декоративноКак видно иэ табл. 2 введение в состав предлагаемой краски окислов ванадия и кальция повышает стабильность цвета краски при политом обжиге, улучшает яркость и чистоту тона при различных способах декорирования..

Краска позволяет получить декоры высокоустойчивые к механическим и химическим воздействиям.

Применение подглазурной краски для декорирования фарфора значительно улучшает качество (увеличивается долговечность рисунка при многократной оборачиваемости) и внешний вид изделий.
