Способ изготовления металлических канатов

Способ изготовления металлических канатов

Иллюстрации

Показать все

Реферат



СПОСОБ ИЗГОТОВЛЕНИЯ МЕТАЛЛИЧЕСКИХ КАНАТОВ по авт. св. N 1002434, отличающийся тем, что, с целью повышения качества изделий, при свивке элементов в канат принудительно вращают сердечник вокруг оси со скоростью, равной угловой скорости свивки элементов противодоложной по направлению их свивке

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН ((9> SU (ш

3С 11 0 07 В 3 00

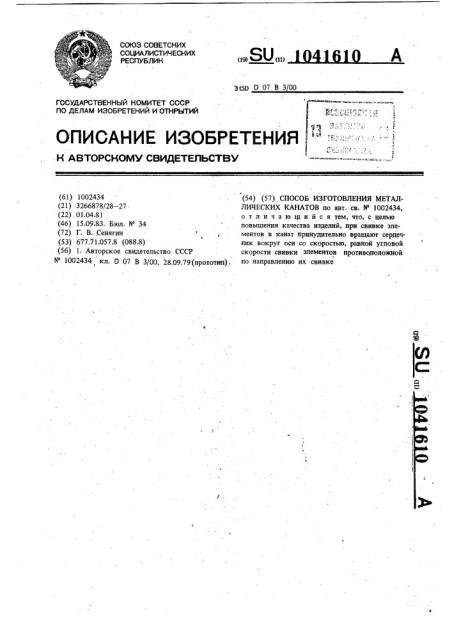

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ та(л

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1002434 (21) 3266878/28 — 27 (22) 01.04.81 (46) 15.09.83. Бюл. Р 34 (72) Г. В. Сепягин

Ъ (53) 677.71.057.8 (088.8) (56) 1, Авторское свидетельство СССР

N 1002434: кл. О 07 В 3/00, 28.09.79(прототип). (54) (57) СПОСОБ ИЗГОТОВЛЕНИЯ МЕТАЛЛИЧЕСКИХ КАНАТОВ по авт. св. N 1002434, отличающийся тем, чтО, с целью повышения качества изделий, при свивке элементов в канат принудительно вращают сердечник вокруг оси со скоростью, равной угловой скорости свивки элементов противодоложной по направлению их свивке

10416

Изобретение относится к изготовлению металлических канатов.

По основному авт. св. N 1002434 известен способ изготовления металлических канатов, включающий свивку длинномерных элементов с откруткой их путем предварительной свивки элементов в пряди, при этом свивку элементов в канат производят при развивке этих прядей (11

Недостатком данного способа является низ- 10 кое качество получаемого изделия при осушествлении многоповивной свивки элементов вокруг сердечника на сигаретных крутильных машинах.

При осуществлении однозаходного последовательного наложения на сердечник нескольких повивов элементов, в особенности с различным направлением свивки этих повивов (наиболее распространенный вариант) сердечник перед свивкой очередного повива подвержен действию двойного энакопеременного кручения. Это обусловлено тем, что сердечник перед свивкой очередного повива дважды отклоняется от осевой линии свивки, огибая отдающие катушки с элементами, В местах отклонений сердечника от осевой линии свивки повива возникает кручение сердечника вследствие вращения его вокруг оси свивки. От действия этого кручения в сердечнике в каждом повиве проволок за исключением наружного повива будут остаточные упругие напряжения кручения, приводящие . к расслоению изделия, самопроизвольному кручению свободных участков изделия и т. и.

Цель изобретения — повышение качества изделий.

Поставленная цель достигается тем, что спгласно способу изготовления металлических

35 канатов включаюшему свивку элементов с

/ откруткой их путем предварительной свивки элементов в пряди и свивки элемнтов в канат при развивке этих прядей, при свивке элемен40 тов в канат принудительно вращают сердечник вокруг оси со скоростью, равной угловой скорости свивки элементов и противоположной по

1 направлению их свивке.

На фиг, 1 представлена схема устройства, 45 реализующая данный способ, обший вид; на фиг. 2 — вид А на фиг. l; на фиг. 3,— вид

Б на фиг. !.

10 2

Способ реализуют на двух сигарных машин нах SRN 6х400, установленных в тандем, по схеме, представленной на фиг. 1.

Пример. Канат имеет два повива одинарной свивки: внутренний повив из 15 элементов (стальных проволок) диаметром 1,1 мм с шагом 50 мм и внешний из 18 элементов (стальных проволок) диаметром 1,3 мм с шагом 72 мм.

Для изготовления повивов предварительно скручивают пять прядей по три проволоки диаметром 1,1 мм и шесть прядей по три проволоки диаметром 1,3 мм. Первые пять прядей наматывают на катушки 1 первой сигары 2, на которой осуществляется свивка внутреннего повива. Другие шесть прядей наматывают на катушки 3 второй сигары 4, на которой осуществляется свивка внешнего повива. Проволоки каждого Повива проходят через распределительный шаблон 5 и калибр 6.

Направление свивки прядей соответствует направлению свивки соответствующего повива.

При вращении каждой сигары происходит естественная развивка ее прядей и последующая свивка проволок в повцв в том же направлении, что были свиты пряди. Благодаря наклонному расположению осей роликов 7 проволоки сердечника в сигаре достигается его однонаправленное кручение и в результате перед свивкой повива сердечник не имеет остаточной деформации кручения. В результате исключается вредное для сигарных машин двойное энакопеременное кручение сердечника в проводке перед свивкой вокруг него повива проволок.

Направление осевого кручения сердечника обеспечивается выбором направления наклона роликов. Свивка повивов производится при частоте вращения первой сигары до 400 мин с линейной скоростью до 20 м/мин.

Применение способа позволит в 5 раз повысить производительность процЕсса многоповив-— ной свивки проволок при изготовлении канатов, кабелей за счет применения высокопроизводительных сигарных машин. Ожидаемый экономический эффект от внедрения, например, двухсигарной машины для свивки двухповивной проволочной брони кабель каната составит около

150 тыс. р. в год.
