;КОМПРЕССИОННЫЙ ПРИБОР ДЛЯ . :ИСПЫТАНИЯГРУНТА, содержащий станкну , установленную на ней перфорированную обойму с рабочим кольцом для образца грунта, расположенный в верхней части кольца перфорированный штамп, нагрузочное устройство, измерители деформаций и размещенное ,под обоймой динамометрическое приспособление , отличающий с я тем, что, с целью расширения диапазона измерений и повышения их точности , он снабжен дополнительными измери-гелями деформаций, установленными между станиной и рабочим кольцом , перфорированная обойма выполнена с кольцевым пазом для размещения в.нем нижней части рабочего кольца, причем последнее посредством жестких связей соединено с динамометрическим приспособлением и имеет возможность вертикального ne-g ремещения. (Л 15 05 ОО ю

„„SU„„ 1041632 А

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

;)(Я) Е 02 0 1 00.з

ОПИСАНИЕ ИЗОБРЕ ГЕНИ .

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ.г® у шеф

8 ff fO

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3436703/29-33 (22) 06.05.82 (46) 15.09.83. Бюл. Р 34(72) Н.В.Корниенко, Е.B.Ãàëêèí и A.Â.Ïÿòêîâ (71) Киевский ордена Трудового Красного Знамени инженерно-стройтельный институт (53) 624.131.73(088.8) (56) 1. Авторское свидетельство СССР

М 730931, кл. Е 02 D 1/00, 1976.

2. Авторское свидетельство СССР

Р 481670, кл. E 02 Р 1/00, 1972. (54)(57).:КОМПРЕССИОННЫИ ПРИБОР ДЛЯ . .ИСПЫТАНИЯ ГРУНТА, содержаший стани-. .ну, установленную на ней перфориро- ванную обойму с рабочим кольцом для образца грунта, расположенный в верхней части кольца перфорированный штамп, нагрузочное устройство, измерители деформаций и размещенное ,под обоймой динамометрическое приспособление, о т л и ч а ю Ш и и с я тем, что, с целью расширения диапазона измерений и повышения их точности, он снабжен дополнительными измерителями деформаций, установленными между станиной и рабочим кольцом, перфорированная обойма выполнена с кольцевым пазом для размешения в нем нижней части рабочего кольца, причем последнее посредством жестких связей соединено с динамометрическим приспособлением и имеет возможность .вертикального пе-э ремещения.

1041 632

Изобретение относится к приборам для исследования физико-механических свойств грунтов.

Известен прибор для компрессионных испытаний грунтов, включающий емкость для исследуемого грунта, нагрузочное устройство и измеритель деформаций fl) .

Испытание образцов. грунта на этом приборе требует длительного времени, а точность и надежность результатов исследования недостаточна изза невозможности учесть влияние сил трения по боковой поверхности емкости.

Наиболее близким техническим решением к предлагаемому является прибор для компрессионных испытаний, содержащий станину, установленную на ней перфорированную обойму с рабочим кольцом для образца грунта, расположенный в верхней части кольца перфорированный штамп, нагрузочное устройство, измерители деформаций и раэме..денное под обоймой динамометрическое приспособление f2) .

Однако замер деформаций и учет сил бокового трения при помощи это-! го прибора является недостаточно достоверным, так как величину сил бокового трения получают не прямым. а косвенным путем при помощи пересчета от p:çíoñòè давлений.

Цель изобретения — расширение диапазона и r::1.å÷èé и повышение их точности.

Поставленная цель достигается тем, что компрессионный прибор для испытания грунта, содержащий станину, установленную на ней перфорированную обойму с рабочим кольцом для образца грунта, расположенный в верхней части кольца перфорированный штамп, нагрузочное устройство, измерители деформаций и размещенное под обоймой динамометрическое приспособление, снабжен дополнительными измерителями деформаций, установленными между станиной и рабочим кольцом, перфорированная обойма выполнена с коль. цевым пазом для размещения в нем нижней части рабочего кольца, причем последнее посредством жесткихсвязей соединено с динамометрическим приспособлением и имеет возможность вертикального перемещения.

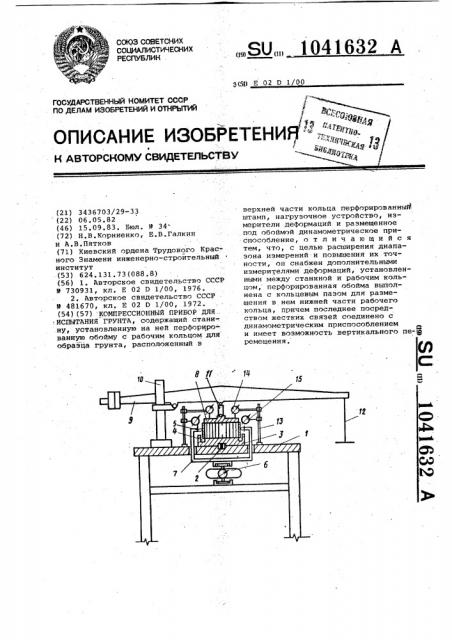

На чертеже изображен предлагаемый компрессионный прибор, общий вид.

Компрессионный прибор для испытания грунта состоит из металлической станины 1, на которой имеется фиксатор 2, служащий для установки неподвижной перфорированной обоймы 3, круглой в плане и имеющей кольцевой паз 4 для возможности размещения в нем рабочего кольца 5 с обВНИИПИ Заказ 7078/30

Филиал ППП "Патент", г.

Тираж 673 По исное

Ужгород, ул. Провктная,4

1 разцом грунта. На нижней части станины 1 жестко закреплено динамометрическое приспособление 6. Рабочее кольцо 5 соединено с динамометрическим приспособлением 6 посредством жестких связей 7.

В верхней части рабочего кольца 5 размещен перфорированный штамп 8, соединенный с нагрузочным устройством, состоящим из рычага 9, шарнирно закрепленного на стойке 10.

Нагрузка передается через вкладыш с шариками 11 посредством нагружения подвески 12 разновесами. На стойках 13 закреплены измерители деформаций 14, связанные с рабочим штампом 8, и дополнительные измерители деформаций 15, связанные с рабочим кольцом 5.

Компрессионный прибор для испытания грунта работает следующим образом.

Образец грунта отбирается из монолита ненарушенной структуры методом режущего кольца непосредственно в рабочее кольцо 5, имеющее с одной стороны заостренную кромку. Снизу и сверху образца помещаются пористые прокладки-фильтры. Рабочее кольцо 5 с грунтом устанавливается на обойму 3, сверху на кольцо 5 устанавливается рабочий штамп

8. Рабочее кольцо 5 жестко соединяется с жесткими связями 7 с, динамометрическим приспособлением.

После уравновешивания рычага 9 через вкладыш с шариками 11 на рабочий штамп 8 передается нагрузка.

Грузы укладываются на подвеску 12.

Замер перемещений штампа и кольца осуществляется с двух противоположных сторон измерителями деформации 14 и 15, а по динамометрическому приспособлению 6 определяют значения величин сил трения, возникающих между грунтом и поверхностью кольца.

:деформация грунта определяется по разнице перемещений штампа 8 и кольца 5.

При определении деформационных характеристик грунтов в эависимости от величины сил трения, возникающих между образцом грунта и по- верхностью кольца, учитывается компрессионная погрешность, что обеепечивает получение более достоверного результата.

Применение предлагаемого прибора позволяет более достоверно onределять просадочные характеристики грунтов, что приводит к более .правильному определению типа грунтовых условий по просадочности, величины действительной просадки и характеристик сжимаемости; грунтов, которые, в свою очередь, влияют на выбор рациональных типов фундаментов.
