Реферат

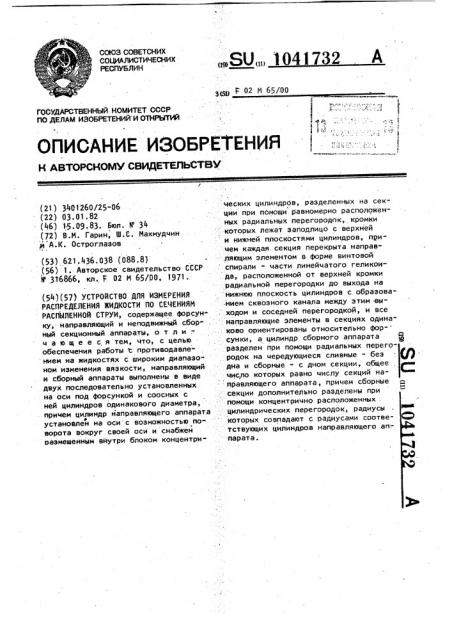

„,Я0„„1041732

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК 15„ Р о2 и 65/oo

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ.(21) 3401260/25-06 (22) 03.01.82 (46) 15.09.83 Бюл. и 34 (72) В.М. Гарин, W.C. Махмудчин

:,и А.К. Остроглазов (53) 621.436.038 (088.8) (56) 1 Авторское свидетельство СССР

11 316866, кл. Р 02 М 65/00, 1971. (54)(57) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

РАСПРЕДЕЛЕНИЯ ЖИДКОСТИ ПО СЕЧЕНИЯМ

РАСПЫЛЕННОЙ СТРУИ, содержащее форсунку, направляющий и неподвижный сборный секционный аппараты, о т л и .-, ч а ю щ е е с я тем, что, с целью обеспечения работы е противодавлением на жидкостях с широким диапазоном изменения вязкости, направляющий и сборный аппараты выполнены в виде двух последовательно установленных на оси под форсункой и соосных с ней цилиндров одинакового диаметра, причем цилиндр направляющего аппарата установлен на оси с возможностью по" ворота вокруг своей оси и снабжен размещенным вйутри блоком концентрических цилиндров, разделенных на секции при помощи равномерно расположенных радиальных перегородок, кромки которых лежат заподлицо с верхней и нижней плоскостями цилиндров, причем каждая. секция перекрыта направляющим элементом в форме винтовой спирали - части линейчатого геликои. да, расположенной от верхней кромки радиальной перегородки до выхода на

-нижнею плоскость цилиндров с образова.нием сквозного канала между этим вы. ходом и соседней перегородкой, и все направляющие элементы в секциях одина" .. ково ориентированы относительно фор- сунки, а цилиндр сборного аппарата Я разделен при помощи радиальных перегородок на чередующиеся сливные - без дна и сборные - с дном секции, общее число которых равно числу секций направляющего аппарата, причем сборные

: секции дополнительно разделены при помощи концентрично расположенных . цилиндрических перегородок, радиусы . ® которых совпадают с радиусами соответствующих цилиндров направляющего ап-. парата.

1 104

Изобретение относится к исследова ниям различных вспрыскивающих устройств, в частности форсунок двигателей внутреннего сгорания, газотур1 бинных двигателей и стационарных энергоагрегатов.

Известно устройство для измерения ,распределения жидкости по сечениям распыленной струи, содержащее форсунку, направляющий и неподвижный;сборный секционный аппараты (1)

Недостаток этого устройства сос тоит в том что оно не обеспечивает

У возможности работы с противодавлением на жидкостях с широким диапазоном изменения вязкости, в частности . высоковяэких жидкостях,. налипающих на поверхности сборников и стенки. трубопроводов, что исключает проведение замера.

Цель изобретения - обеспечение работы устройства с противодавлением на жидкостях с широким диапазоном изменения вязкости.

Поставленная цель достигается тем, что в устройстве для измерения распределения жидкости по сечениям распыленной струи, содержащем форсунку, направляющий и неподвижный сбор" ный секционный аппараты, направляющий и сборный аппараты выполнены в виде двух последовательно установленных. на оси под форсункой и соосных с ней: цилиндров одинакового диаметра, причем цилиндр направляющего аппарата установлен на оси с возможностью .поворота вокруг своей оси и снабжен размещенным внутри блоком концентрических цилиндров, разделенных на секции при помощи равномерно расположенных радиальных перегородок, кромки которых лежат заподлицо с верхней и нижней плоскостями цилиндров, причем каждая секция перекрыта направляющим элементом в форме винтовой спираличасти линейчатого геликоида, расположенной от верхней кромки радиальной перегородки до выхода на нижнюю плоскость цилиндров с образованием сквоз" ного канала между этим выходом и со" седней перегородкой, и все направляю" щие элементы в секциях одинаково ориентированы относительно форсунки, а цилиндр сборного аппарата разделен при помощи радиальных перегородок на чередующиеся сливные - без дна и сборные - с дном секции, общее число которых равно числу- секций направ1732 2

10 !

55 ляющего аппарата, причем сборные секции дополнительно разделены при помощи концентрично расположенных цилиндрических перегородок, радиусы которых совпадают с радиусами соответствующих цилиндров направляющего аппарата.

На фиг. 1 показано устройство, общий вид, на фиг. 2 - направляющий, аппарат; на фиг. 3 - сборный аппарат,, на фиг. 4 - схема положений направляющего и сборных аппаратов при работе устройства.

Устройство для измерения распределения жидкости по сечениям распыленной струи включает направляющий аппарат 1, сборный аппарат 2, привод

3 для поворота направляющего аапарата ось 4 направляющего аппарата, барокамеру 5, испытуемую форсунку 6, уголки-фиксаторы 7 сборного аппарата

2, упорные крестовины 8 для оси, 4 направляющего аппарата 1, упорный подшипник 9 оси 4, пневмотолкатель

10, узел 11 крепления пневмотолкателя

10 к барокамере 5, узел 12 центрирования оси 5, опоры 13 узлов 12 центри рования .

Направляющий 1 и сборный 2 аппара-. ты выполнены в виде двух последова" тельно установленных на оси 4 под форсункой 6 и соосных с ней цилиндров одинакового диаметра. При этом цилиндр. направляющего аппарата 1 жестко установлен на оси:4 и имеет возможность вместе к ней поворачиваться вокруг своей оси, а цилиндр сборного аппарата 2 установлен неподвижно на уголках-фиксаторах 7.

Цилиндр направляющего аппарата 2 снабжен размещенным внутри. блоком концентрических цилнидров 14 (фиг. 2.) разделенных на секции при помощи равномерно расположенных радиальных перегородок 15, кромки которых верхняя 16 и нижняя 17 лежат эаподлицо соответственно с верхней 18 и нижней

19 плоскостями цилиндров 14, каждая секция перекрыта направляющим элементом 20 в форме винтовой спирали.части линейчвтого геликоида, распо" ложенной от верхней кромки 16 радиальной перегородки 15 до выхода на нижнюю плоскость 19 блока цилиндров

14 (нижняя кромка 17), с образованием сквозного канала 21 между этим выходом (нижняя кромка 17) и соседней перегородкой 15 . Все направляющие элементы 20 в секциях направляющего

1;0 41

3 аппарата 1 (фиг. 1 и 2) одинаково ориентированы относительно форсунки.. .6.

Цилиндр сборного аппарата 2 (фиг. 1 и 3) разделен при помощи радиальных перегородок 22 на чере- дующиеся сливные.23 (без дна ) и сбор-. . ные 24 с дном 25 секции, общее число которых равно числу секций направляю- .. щего аппарата 1.. При этом сборные - 10 секции 24 разеделены при помощи кон-. ." : центрично расположенных цилиндрических перегородок 26, радиусы кото" рых совпадают с радиусами соответствующих цилиндров 14 (фиг. 21 направ-,15 ляющего аппарата 1.

Устройство для:измерения распреде ления жидкости по сечениям распылен - ной струи работает следующим образом, . В барокамере. 5 (фиг. 1) создается -:, .20 необходимое противодавление и включается подача жидкости испытуемой форсункой 6. Распыленная форсункой

6 жидкость попадает .в направляющий аппарат 1 и.далее через сливные сек" "- 25 ции 23 сборного аппарата 2 уходит на слив (фиг. 4, положение 1).

Цо достижении необходимого режима испытаний с помощью привода 3 пневмо-, толкателя 10, связанного с воздухо- : З0 распределительной системой (не показа-, но), переворачивают направляющий аппарат 1 относительно неподвижного сборного аппарата 2 на угол, равный углу между радиальными перегородками- .:

22 сборного аппарата 2, например

" .35 на 304 при шести сливных и шести сборных секциях. При этом сливные секции 23 сборного аппарата 2 перекрываются и жидкость иэ направляюще-. *.

732 4

ro аппарата 1 поступает в сборные секции 24 сборного аппарата 2 (фиг. 4, положение 2).

Через определенное время, фиксируемое, например электросекундомером (не показан), вновь с помощью привода 3 пневмотолкателя 10 направляющий аппарат .1 возвращается в исходное положение и жидкость начинает поступать на слив, а сборные секции 24 перекрываются. Далее подача жид кости ч4>ез испытуемую форсунку

6 выключается и производится измерение впрыснутой по отдельным секциям жидкости. Количество поступившей в секции сборного аппарата жидкости определяется либо объемным, либо весовым способом { в последнем случае секции целесообразно выполнять съемными).

В.результате измерения определя,ется распределение жидкости по данному сечению распыленной струи. Для проведения аналогичного измерения для другого сечения распыленной струи форсунка 6 в барокамере 5 устанавливается на другой трубке, длина которой соответствует контролйруемому сечению.

Предлагаемое устройство вследствие его размещения внутри барокамеры обеспечивает возможность измерения распределения жидкости по сечениям распыленной струи при работе с любым противодавлением, а поскольку на пу- . ти распыленной струи до сборных секций отсутствуют какие-либо трубопроводы и промежуточные элементы, то оно позволяет беспрепятственно работать.на высоковязких жидкостях.
