Теплообменник типа труба в трубе
Иллюстрации
Реферат
tErUKX)BMEHHHK ТИПА .ОТРУБА Б авт. св. ;№ 676844, отличающийся тем, что, .с целью интенсификации теплообмена , на наружной повфхности внутренней трубы между рёвами из калилл5фно-порист6го материала вьшоян& ны винтовые пазы, заполненные капип ля| но п фистым материалом, идентичным материалу ребер. (Л 00 о ;о
СО08 С08ЕТСННХ .Оййьияют
PECflVSJNH
Я0.„1041809 ðð- Р 23 l, 15/04) Р 28 Э 7/10
ГОСУ APCTBEHWbN НОМИ
Д ТЕТ СССР
AO ДЕЛАМ ИЗОБ%ТЕНИЙ И ОТНРЬПМЙ т
ОПИСАНИЕ ИЗОБРЕТЕНИ П „" . :-: н автпвсномт свщатвъетвт
S (61) 676844 (21) 3425799/24-06 (22) 19 04. 82 (46) 15.09. 83, - Бюл, М 34 (72) Г. К,, Привалихин(71) Новополоцкий .политехнический институт им. Ленинского комсомола Велоруссии (53) 662.925 (088.8) . (56) .1, .Авторское свидетельство СССР
l4 676844, кл. Р 28 9 7/10, 1978. (54)(57) ТЕПЛООБМЕННИК ТИПА ,"ТРУБА В ТРУБЕ" по авт, св. : . 34 676844, отличающийся
1 . тем, что,,с целью интенсификации теплообмена, на наружной поверхности внутренней трубы. между ребрами из капиллярно-пористого материала выполнены винтовые пазы, заполненные капил лярно пористым материалом, идентичным материалу ребер.
1041809 2
- Изобретение относится к теплообменным аппаратам, а именно к теплообменникам типа "труба в трубе" для получения двухфазных смесей и пара высокого давления при вынужденном движении жидкости в энергетических и технологических установках.
По основному авт. св. М 676844 известен теплообменник типа "труба в трубе " с многоэаходными винтовыми ребрами на наружной поверхности Внуч ренней трубы, установленными с зазором относительно внутренней поверхности наружной трубы и выполненными из капиллярно-пористого материала с размером пор, увеличивающимся по высоте ребра 1 ) .
Недостатком известного теплообменника является то, что в нем с момента начала и развития кипения теплообмен интенсифицируется только на части поверхности внутренней трубы, занятой капиллярно-пористыми ребрами.
Цель изобретения - интенсификация теплообмена по всей поверхности внутренней трубы с момента начала и разви тия кипения.
Поставленная цель достигается тем, что в теплообменнике типа "труба в трубе" с многоэаходными винтовыми реб. рами на наружной поверхности внутренней трубы, установленными с зазором относительно внутренней поверхности наружной трубы и выполненными из ка,.пиллярно-пористого материала с раэме ,ром пор, увеличивающимся по высоте ребра, на наружной поверхности внут ренней трубы между ребрами из капил-. лярнс -пористого материала выполнены винтовые пазы, заполненные капиллярнс пористым . материалом, .Идентичным материалу ребер.

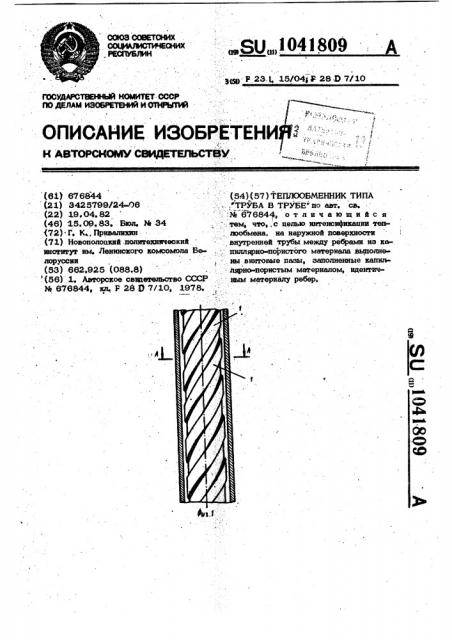

На фиг. 1 изображен предлагаемый твплообменник, продольный разрез; . на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 показана структура капиллярно-пористого материала ребер и пазов на внутренней трубе.
Теплообменник типа труба в труб с многоэаходными винтовыми ребрами 1 на наружной поверхности внутренней трубы 2, установленными с зазором отно5 сительно внутренней поверхности наруеной трубы 3. Ребра 1 выполнены из ка.пиллярно-пористого материала с размером пор, увеличивающимся по высоте ребра 1.
На наружной поверхности внутренней тру10 бы 2 между ребрами 1 из капиллярнопористого материала выполнены винтовые пазы 4, заполненные капиллярно-пористым материалом, идентичным материалу ребер.
fS
Теплообменник работает следующим образом.
Тепловой поток от источника тепловыделения, находящегося во внутренней
2О трубе 1, проходит через ее стенку.
Теплоноситель, движущийся в зазоре между трубами 2 и 3, снимает тепло с наружной поверхности внутренней трубы 2. Винтовые ребра 1 способсз. вуют турбулиэации потока. С началом и развитием кипения усиливается капиллярный эффект капиллярно-пористых ребер 1 и пазов 4 которые подпитываются жидкой фазой из области зазора между труба.ЗО .. ми. Локальные снижения давления способствуют отсосу и уносу паровых пузырей, проходящих от наружной поверхности внутренней трубы 2, через увеличивающиеся пооы винтовых ребер.
Предлагаемая конструкция теплооб менника типа "труба в трубе" повышает интенсивность теплообмена и надежность работы эа счет эффективного увеличе40 ния смоченной теплоотдающей поверхноо- . ти,. улучшенных условий эвакуации паровых пузырей, что обеспечивается капил лярным эффектом капиллярно-пористого материала ребер и пазов, эжекцией па
4S ровой фазы в зонах расположения ребер. и турбулиэацией потока. Повышается компактность твплообменника и сокращается расход металла на изготовление.
104 1809
