Реферат



СПОСОБ АВТОМАТИЧЕСКОЕ ГО УПРАВЛЕНИЯ ПРОЦЕССОМ ГИДРОТЕРМИЧЕСКОЙ ОБРАБОТКИ ДРЕВЕСИНЫ путем воздействия на расходы греющего пара и увлажняющей среды по температурам сушильного агента, измеряемым с помощью сухого и мокрого термометров, отличающий-ся тем, что, с целью повышения точности, измеряют интенсивность акустической эмиссии древесины , определяют отношение величин измеренной и предельно допустимой интенсивностей и используют определенное отношение для коррекции расходов греющего пара и увлажняющей среды.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1041841

g(gI) Р 26 В 25/22

ОПИСАНИЕ ИЗОБРИ ГЕНИЯ

К АВТОРСКОМУ. СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3375268/24-06 . (22) 04.01.82 (46) 15,09,83. Бюл. N 34 (72 ) В.И.Музалевский, Н.А.Мельников, Е,М,Семенов, А.С.Карпов и E.È Ilâåòêîâ (71) Ленинградская ордена Ленина лесотехническая академия им. С.М Кирова (83) 066.047.096;5-52 (088.8) (56) 1, Авторское свидетельство СССР

М 676838, кл. F 26В 21/10, 1977, (54) (57 ) СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ IIPOUECCOM ГИДРОТЕРМИЧЕСКОЙ ОБРАБОТКИ OPEBECHHbI путем воздействия на расходы греющего

\ пара и увлажняюшей среды по температурам сушильного агента, измеряемым с помощью сухого и мокрого термометров, о т л и ч а ю ш и и с я тем, что, с целью повышения точности, измеряют интенсивность акустической эмиссии древесины, определяют отношение величин измеренной и предельно допустимой ийтенсивностей и используют определенное отношение для коррекции расходов грею-щего пара и увлажняющей среды.

104 1841

Составитель 5.Чикин

Редактор М.Петрова Техред Ж.Кастелевич Корректор АЯзягко

Заказ 7 106/40 Тираж 687 Подписное

ВНИИПИ Государственного "Жомнтега СССР по делам изобретений и огкуытий

113O3S, Москва, Ж-.Эб, Раушская наб., д. 4/5

Филиал ППП Патент", г. Ужгород, ул. Проектная, 4.

Изобретение относится к сушильной технике, в частности к автоматизации

npwecca сушки древесины.

Известен способ автоматического управления процессом гидрогермической 5 обработки древесины путем воздействия на расходы греющего пара и увлажняюшей среды по температурам сушильного аген-. та, измеряемым с помощью сухого и мокрого термометров (1 ). 10

С днако известный способ не обеспечивает требуемой точности, Белью изобретения является повышение точности

Поставленная цель достигается reM, tS что согласно способу автоматического управления процессом гидротермичес кой обработки древесины путем воздействия на расходы греющего пара и увлажняюшей среды по.температурам сушильного 20 агента, измеряемым с помощью сухого и мокрого термометров, дополнительно иэ меряют интенсивность акустической эмиссии древесины, определяют отношение величин измеренной и предельно допусти- 25 мой интенсивностей и используют опреде-. ленное отношение для коррекции расходов греющего пара и увлажняющей среды.

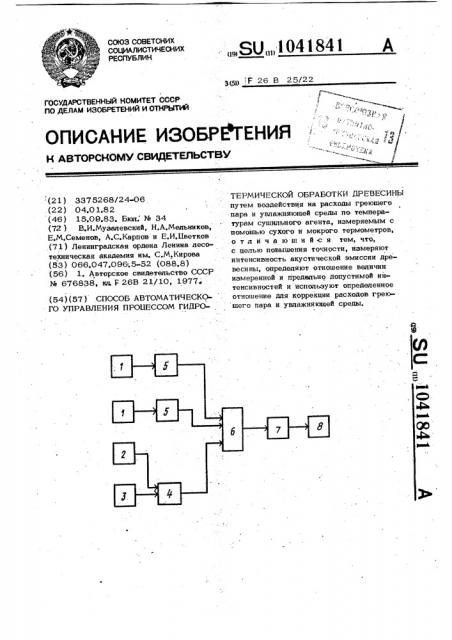

На чертеже представлена блок-схема устройства, реализующего предлагаемый З0 способ.

Устройство содержит датчики 1 акусти ческой эмиссии, датчик 2 (сухой) тем-. пературы сушильного агента, датчик 3 (мокрый ) температуры сушильного агента, устройство 4 определения влажности сушильного агента, устройство S,вычисления интенсивности, регулятор 6 с задатчиком предельно допустимой heresсивносгей, исполнительные механизмы 7, регуляторы 8 подачи феюшего пара и увлажняюшей среды, Устройство работает следукацим обра зом.

Сигналы от датчиков 2 и 3 температур сушильного агента, измеряемых с помощью сухого и мокрого термометров, поступают в устройство 4 определения влажности сушильного агента, связанное со входом регулятора 6, на второй и третий входы которого с выходов уст« ройств S вычисления интенсивности поступают величины интенсивности акусти« . ческой эмиссии, измеренные с помощью датчиков 1 акустической эмиссии.

В регуляторе 6 определяется отношение величин измеренной и предельно допустимой интенсивностей.

При достижении отношением интенсивностей предельно допустимого значения выполняют коррекцию расходов греющего пара и увлажняюшей среды посредством исполнительных механизмов 7, и регуляторов 8.

Таким образом, предлагаемое устройство повышает точность управления процессом сушки,".
