Тепловая труба

Тепловая труба

Иллюстрации

Показать все

Реферат



ТЕПЛОВАЯ ТРУБА с зонами испарения и конденсации, содержащая кор . пус и уст аноЬпенный с зазором по отношению к стенкам корпуса фитиль в виде перфорированного экрана, о т л и ч а ющ а я с я тем, что, с целью повышения капиллярного напора при использовании в качестве рабочего тела полярного теппоносителя, экран выполнен иэ полярного диэлектрического материала и в зоне конденсации со стороны, противоположной зазору, снабжен покрытием из неполярного диэлектрического материала. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) 01) 15/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ.» „ -" :.;-;=„-., ц »

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2. Ивановский М. Н. и др. Физические основы тепловых труб. М„Атомиздат, 1978, с. 23. (21) 3358603/24-06 (22} 30.11.81 (46) 15.09 83. Бюп. М 34 (72 ) В, A. А нтоненко (7 1) Институт технической тел лофизики

АН Украинской ССР (53) 621.565.58 (088.8) (56) 1. Авторское свидетельство СССР

N 700772, кл. Г 28 Д 15/00, 1979.. (54) (57). ТЕПЛОВАЯ ТРУБА с зонами испарения и конденсации, содержащая кор.пус и установленный с зазором по отно- шению к стенкам корпуса Фитиль в виде перфорированного экрана, о т л и ч а юш а я с я тем, что, с целью повышения капиллярного напора при использовании в качестве рабочего тела полярного теплоносителя, экран выполнен из полярного диэлектрического материала и в зоне конденсыщи со стороны, противоположной зазору, снабжен покрытием из непопярного диэлектрического материала, 1041859

ФиаГ

ВНИИПИ - Заказ . 7109/41 Тираж 672 Подписное

Филиал ППЛ "Патент", г. Ужгород, ул, Проектная, 4

Изобретение относится к теплотехнике и можетбыть использовано в низкотемпературных тепловых трубах

Известна тепловая труба, содержащая корпус с размещенным внутри него фитии fQ. Известна также тепловая труба с зонами испарения и конденсации, содержащая корпус и установленный с зазором по отношению к .стенкам корпуса фитиль в виде перфорированного экрана (2)

Недостатком указанных тепловых труб является невысокая передаваемая тепло>. 1 вая мощность за счет низкого квпиллярно, го напора фитиля.

Uemü изобретения» повышение капиллярного напора при использовании в каче стве рабочего тела тепловой трубы поляр ного теплоносителя.

Указанная цель достигается тем, что в тепловой трубе экран выполнен иэ полярного диэлектрического материала и в зоне конденсации со стороны, противо положной зазору, снабжен покрытием из неполярного диэлектрического материала.

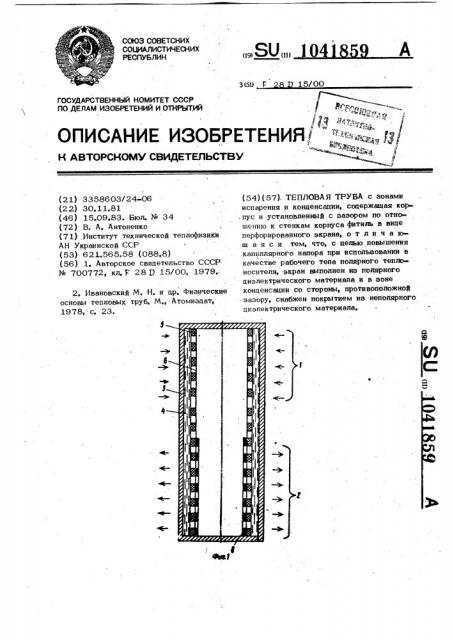

Нв фиг . 1 представлена предлагаемая " тепловая труба, общий вид; на фиг. 2 фитиль эоны испарения;. ни фиг. 3 - фитиль воны конденсации..

Тепловая труба с зонами испарения 1 и конденсации 2 содержит корпус 3 и размещенный внутри него с образованием

1 зазора 4 фитиль в виде перфорированно. го экрана 5 с цилиндрическими порами 6..

При атом корпус 3 частично заполнен полярным теплоносителем 7, экран 5 выполнен из полярного диалектрического материала и в зоне конденсации 2 снабжен покрытием 8.иэ неполярного диэлектрического материала

Тепловая труба работает следующим

10 образом.

При подводе тепла к зоне испарения 1, в ней начинается парообраэование, Обра зующиеся пары теплоносителя конденсиру ются в зоне конденсации 2, и в порах 6

15 перфорированного экрана 5 на границе между полярным и неполярным диэлектрическими материалами наблюдается эффект Перельмана, т. е. образуются вы

l пуклые мениски, которые вдавливают теп. лоноситель в зазор 4, повыше капилляр ный напор.

К материалам, которые могут быть использованы для изготовления экрана, относятся сегнетоалектрики, поливинил .25 хлорид и другие., а в качестве покрытия йспользуют полиатилен, полипропилен, фторопласт.

Так как эффект Перельмана наблюдает ся на границе раздела материалов, то . толщина покрытия может быть порядка

2 -10 мкм. Такие покрытия легко нано - . сятся методом напыления.
